单缸活塞曲柄连杆气缸组合结构

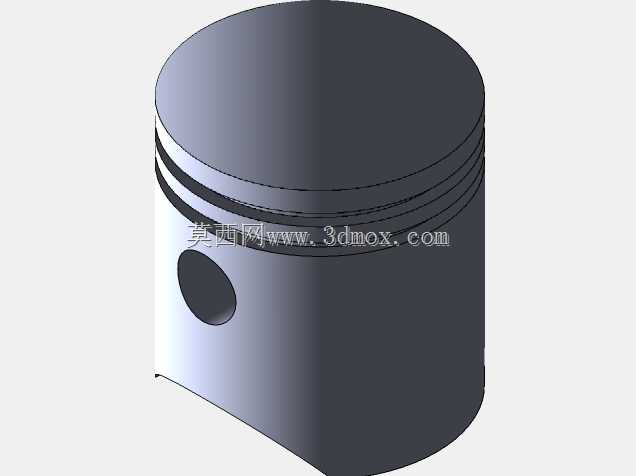

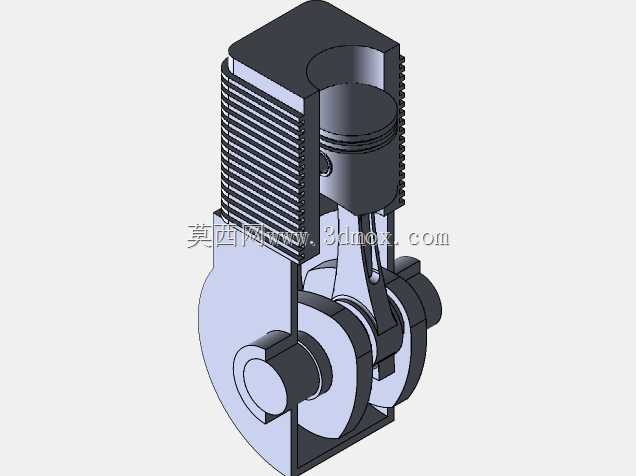

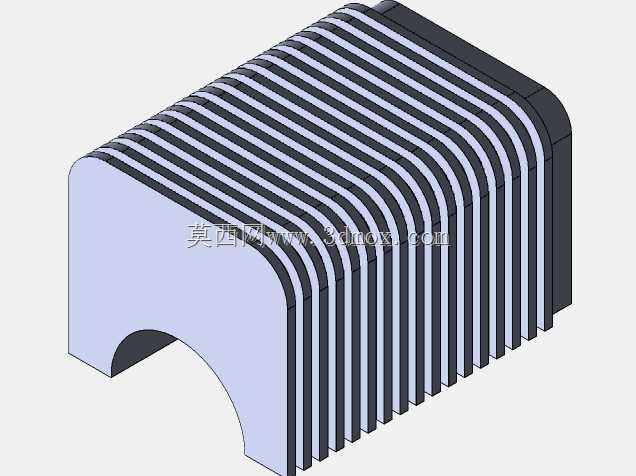

　　这套活塞与气缸的组合结构，核心实现热能到机械能的往复-旋转转换，是小型内燃动力、气动执行机构里最基础的核心单元，日常在小型通用汽油机、教学演示教具、微型气动动力装置、小型空压机动力端都能见到同原理的结构落地。从结构功能来看，带散热鳍片的气缸部分承担活塞往复运动的导向、密封承压以及工作过程的散热职能，外侧等距排布的环形散热鳍片是风冷散热结构的典型设计，不需要额外布置水冷腔道与循环管路，能大幅简化整机的附属结构，适配小功率、轻量化的动力使用场景，鳍片的间距、高度都经过匹配，保证空气流通时能带走活塞往复摩擦、工质做功产生的多余热量，避免缸体温度过高导致的密封件失效、润滑性能下降问题。活塞部分通过活塞环与缸体内壁形成滑动密封配合，

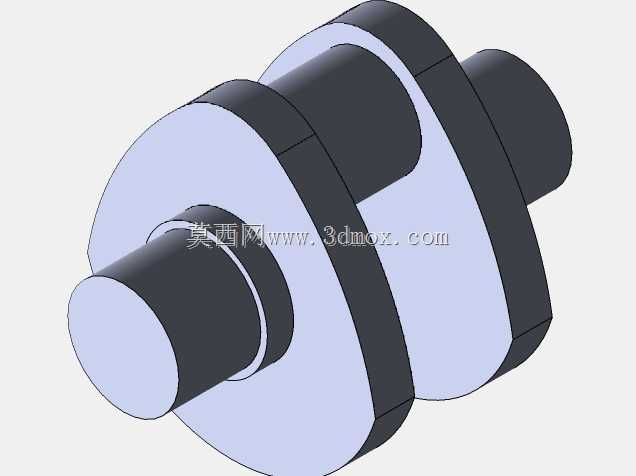

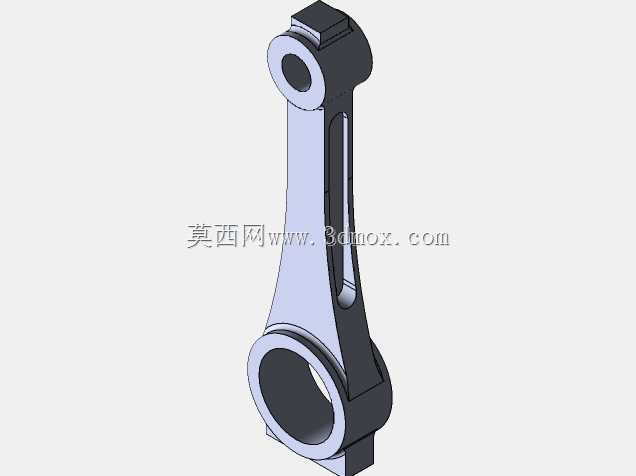

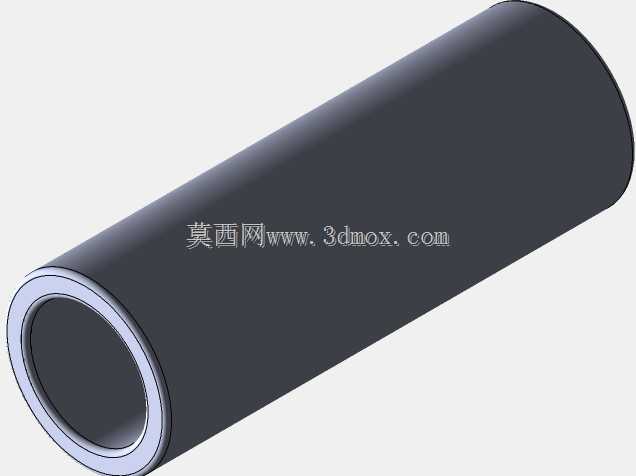

　　将缸内工质膨胀产生的推力通过活塞销传递给连杆，连杆小头与活塞销铰接，大头与曲柄轴的曲柄销铰接，这套曲柄连杆机构的核心作用是把活塞的直线往复运动转化为曲柄轴的连续旋转运动，反过来也可以在曲柄轴输入旋转动力时，带动活塞在缸内完成往复压缩动作，适配空压机、真空泵这类需要往复压缩工质的设备需求。设计过程中首先要确定的是缸体内径与活塞行程的匹配关系，这两个参数直接决定了单循环的排量大小，对应不同的功率输出需求，曲柄的偏心距直接决定活塞行程，偏心距的两倍就是活塞从上止点到下止点的运动距离，设计时要严格控制连杆长度与偏心距的比值，避免连杆摆角过大导致的侧向分力过高，减少活塞对缸壁的侧压磨损，延长组件的使用寿命。安装边界上，

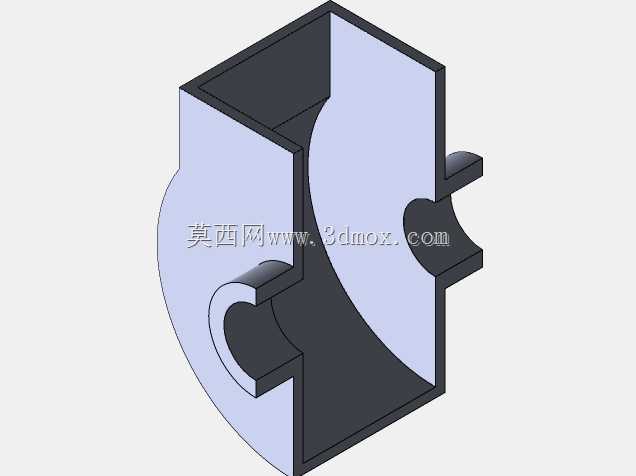

　　气缸下端与曲轴箱的配合面需要设置定位止口，保证缸体内腔与曲柄轴的中心位置度，避免活塞运动过程中出现偏磨，曲柄轴的两个支撑轴颈需要匹配对应规格的滚动轴承，安装时要保证两个轴承座的同轴度公差，避免轴系转动卡滞；气缸上端的安装面可以根据需求布置缸盖连接螺孔，用于安装气门、喷油或者点火组件，整个组件的轴向尺寸、径向安装孔位都可以根据配套设备的安装空间做适配调整，不需要额外改动核心运动结构。实际装配过程中，活塞与缸壁的配合间隙需要根据工作温度、材质热膨胀系数做匹配，间隙过小会在热机状态下出现活塞卡滞，间隙过大会导致密封性能下降，工质泄漏影响动力输出效率；活塞环的开口间隙、侧隙也需要对应配合尺寸做选配，保证密封的同时不会出现环卡滞、拉缸问题。

　　这套结构没有集成复杂的配气、供油附属组件，属于核心运动单元的简化结构，既可以作为教学演示的原理模型，帮助初学者理解往复动力的运动逻辑，也可以作为小型动力设备开发的基础结构参考，设计人员可以在这个核心结构的基础上拓展配气机构、润滑系统、冷却系统的配套设计，缩短整机开发的前期结构验证周期，针对不同的使用场景，还可以调整缸体的材质、散热结构形式，比如水冷场景可以去掉外侧散热鳍片，设计水冷夹层结构，适配更高功率的动力输出需求。
