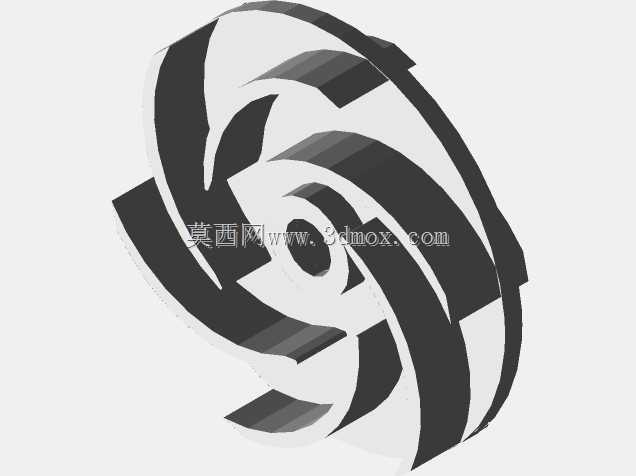

franho M50设备配套液压泵叶轮结构

　　该叶轮作为液压泵的核心过流做功部件，配套应用于franho M50系列液压动力单元中，这类动力单元常搭载在小型工程机具、工业液压站、移动设备的液压驱动回路里，负责将输入的机械能转化为液压油的压力能，为整个液压系统提供稳定的压力油输出，是决定液压泵容积效率、运行稳定性的核心零件。从结构设计来看，该叶轮采用闭式多叶片曲面构型，叶片为空间扭曲形态，这种设计是为了适配液压油在泵腔内部的流动轨迹，减少油液在流道内的湍流、冲击损失，避免油液在叶片进出口位置产生脱流、气蚀问题，有效提升泵在额定转速下的容积效率，同时降低运行过程中的流体噪声。叶轮中心设置带定位台阶的安装轴孔，轴孔与泵轴的配合采用基孔制过渡配合，轴孔端面设计有定位止口，

　　能够保证叶轮装配后与泵轴的同轴度，避免高速旋转时产生径向跳动，轴孔周边的轮毂部分做了加厚处理，提升叶轮与泵轴连接部位的结构强度，应对启动、负载突变时的扭矩冲击。叶片的进出口角度经过流体仿真优化，进口边沿旋转方向做了圆滑修边，能够减少油液进入叶轮流道时的沿程阻力，出口边的角度匹配液压泵压油腔的过流截面，保证油液从叶轮流出时能够顺畅进入压油通道，避免出现流量脉动过大的问题。叶轮的前后盖板采用等强度变厚度设计，靠近轮毂位置的盖板厚度更大，向轮缘方向逐渐平滑减薄，既能够保证叶轮在额定工作压力下的结构刚度，避免高速旋转时盖板产生形变刮蹭泵腔内壁，又能合理控制叶轮自身的转动惯量，降低泵启动阶段的扭矩负载。从安装边界来看，

　　叶轮的外径尺寸匹配对应型号液压泵的泵腔内径，装配后叶轮外缘与泵腔内壁之间保留均匀的微小间隙，这个间隙值经过严格控制，间隙过大会导致泵的内泄漏增加、容积效率下降，间隙过小则容易因为加工、装配误差或者运行时的热膨胀出现卡滞故障。叶轮的轴向定位依靠轴肩与锁紧螺母配合实现，装配时需要保证叶轮端面与泵轴轴线的垂直度，避免运行时出现端面偏磨。在实际工况适配方面，该叶轮的曲面流道设计能够适配一定粘度范围的液压油介质，在系统额定工作压力区间内，叶片的曲面构型可以保证油液在流道内的流动状态稳定，即使在负载波动的工况下，也能维持较为平稳的输出流量，减少系统的压力冲击。这类叶轮的加工通常采用精密铸造后做流道抛光处理，保证流道内壁的表面粗糙度符合要求，

　　减少油液流动的摩擦阻力，同时做动平衡校正，消除叶轮自身的质量不平衡量，避免高速旋转时产生振动，延长泵轴、轴承等配套部件的使用寿命。在液压系统的实际运行中，叶轮的做功状态直接决定了整个液压泵的输出性能，如果叶片出现磨损、气蚀缺损，会直接导致泵的输出压力不足、流量下降、运行噪声增大等故障，因此该叶轮的结构设计在保证做功效率的同时，也兼顾了长期运行的耐磨性能，叶片与盖板的连接位置做了圆弧过渡处理，避免应力集中，提升部件的疲劳强度，应对液压系统频繁启停、负载变化带来的交变应力作用。
