手摇式蜗轮蜗杆减速传动机构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752335
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构
  • 手摇式蜗轮蜗杆减速传动机构

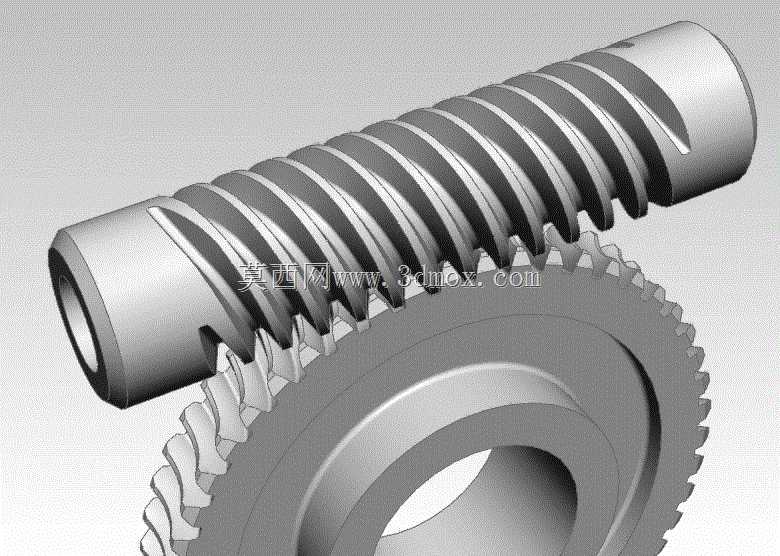

  这套蜗轮蜗杆传动结构,核心是利用交错轴间的啮合特性实现大减速比动力传递,在轻工小型设备、手动调节机构、教学演示装置里应用极广,比如小型输送线的手动微调工位、实验室简易升降台、教具演示台的动力输入端,都能见到这类结构的身影。和齿轮平行轴传动不同,蜗轮蜗杆的输入输出轴呈空间90度交错布置,能在极小的安装空间里完成动力转向与减速,不需要额外加装锥齿轮组来换向,整体结构的集成度优势非常明显。

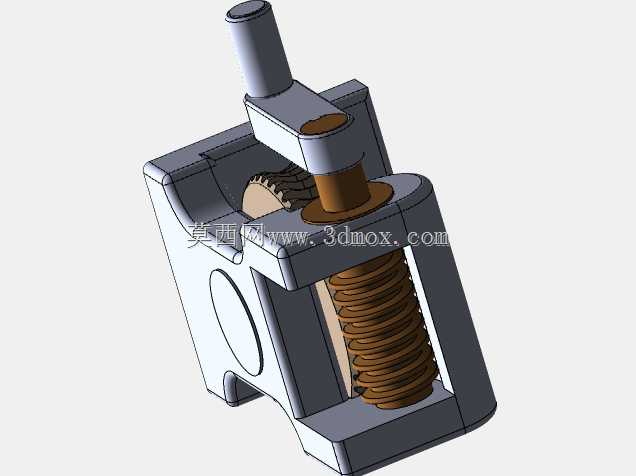

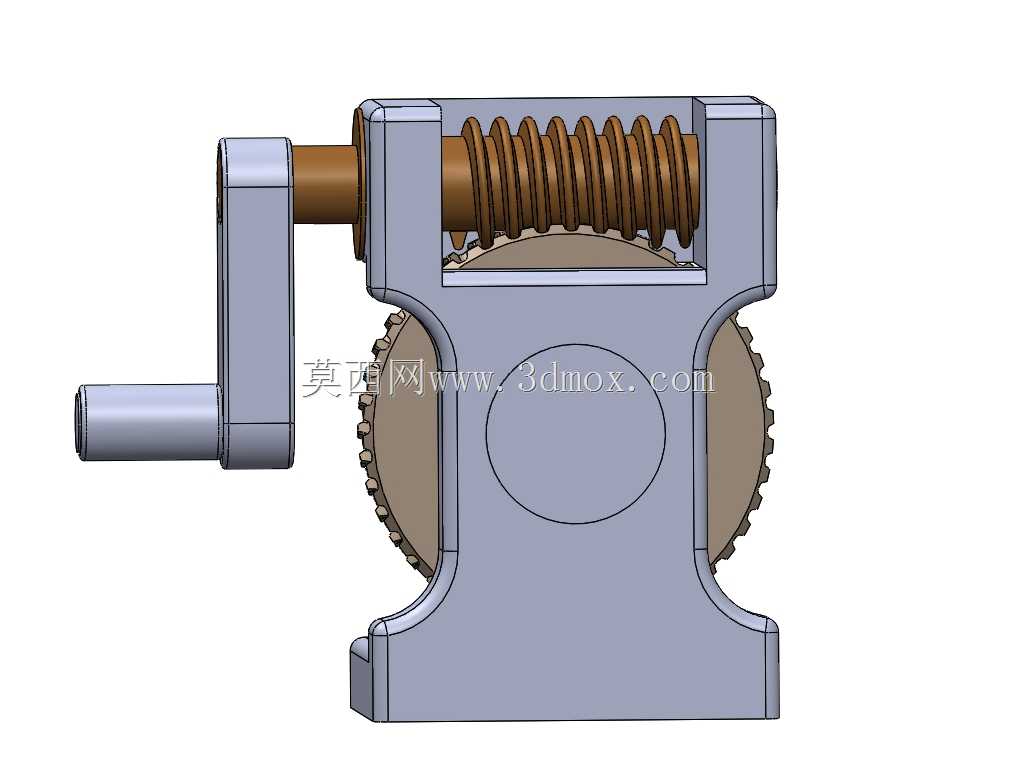

  从功能特性来看,这套带摇臂的结构是典型的手动输入型减速单元,输入端的摇臂转动时,同轴的蜗杆会带动啮合的蜗轮旋转,单级传动就能实现10-60的减速比,远高于普通直齿轮单级3-8的减速比范围,手动输入时很小的摇臂力就能在蜗轮输出端获得足够大的输出扭矩,用来驱动轻载的回转、升降类负载完全够用。另外蜗轮蜗杆结构自带反向自锁特性,也就是只能由蜗杆带动蜗轮转动,蜗轮端无法反向驱动蜗杆,这一点在手动调节场景里实用性极强,比如调整完工位角度或者升降高度后,不需要额外加装锁止机构,负载端的反作用力也不会让机构自行回转,能直接保持调整后的位置,省去了额外的锁紧零件,简化了整体结构。

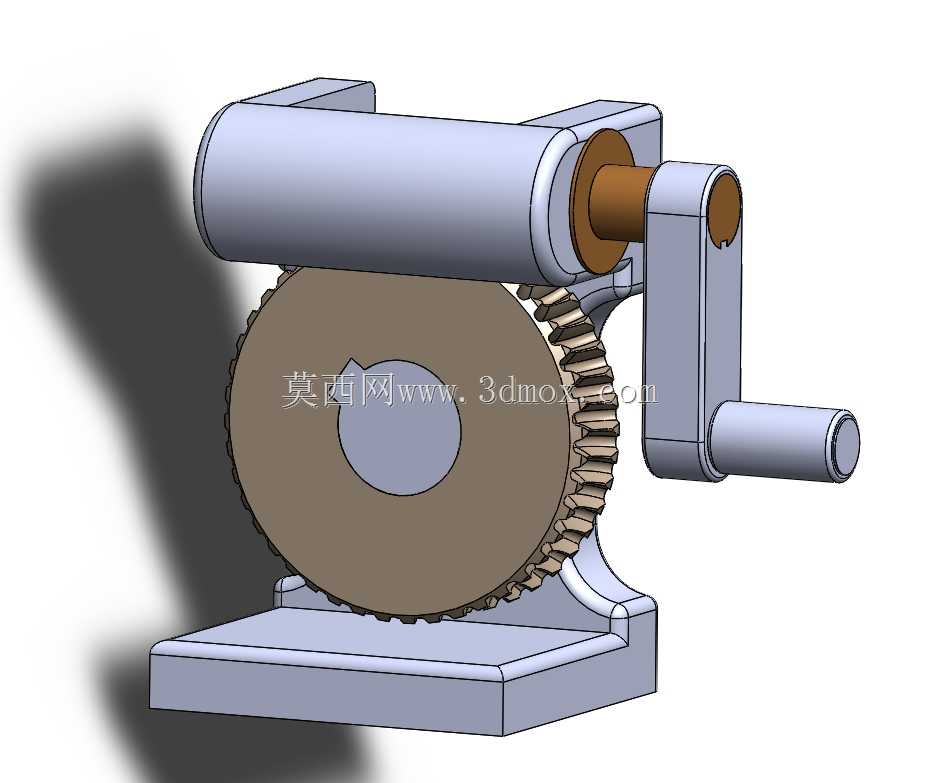

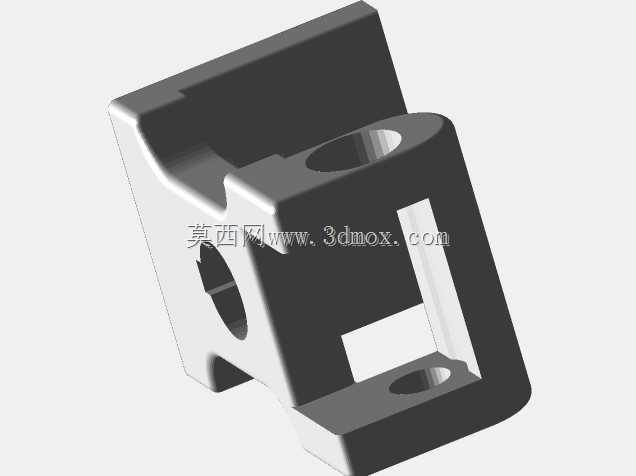

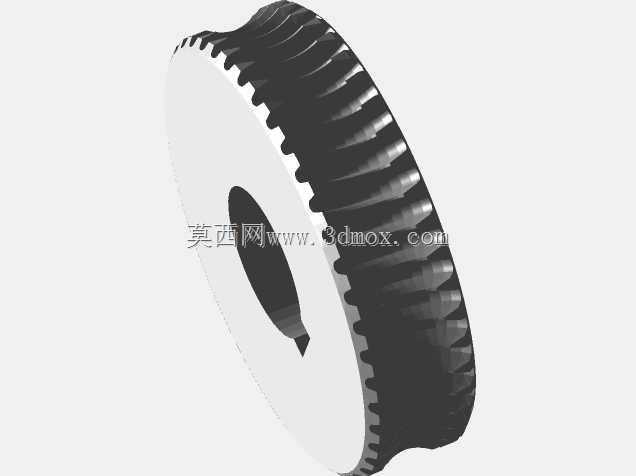

  设计这套结构的时候,首先要考虑的是啮合侧隙的控制,蜗杆和蜗轮的中心距公差要控制在0.02-0.05mm范围内,侧隙过大会导致传动回程误差大,手动摇的时候会有明显的空程,侧隙过小则会出现啮合卡滞,摇动手感发紧甚至转不动。其次是支撑结构的设计,蜗杆两端采用滑动轴承配合支座孔定位,摇臂端加长了支撑悬臂长度,避免手动施力时蜗杆出现挠曲变形,导致轮齿偏磨;蜗轮的中心孔预留了键槽安装位,输出端可以直接连接传动轴,不需要额外做转接结构。底座部分设计了四个沉头安装孔,安装时可以通过螺栓直接固定在设备台面或者机架上,安装边界要注意预留摇臂的转动空间,摇臂回转半径范围内不能有其他结构干涉,同时要预留出手动操作的空间,方便人手握持摇柄施力。

  外形尺寸上,这套结构的整体长宽高控制在紧凑范围内,底座长度适配常规小型设备的安装面宽度,蜗杆轴线到底座安装面的高度和蜗轮中心高保持匹配,保证啮合时的接触斑点落在蜗轮轮齿的中部位置,安装时要注意蜗杆的轴向定位,通过轴端的挡圈限制轴向窜动,避免啮合位置偏移导致的传动效率下降和轮齿磨损。日常使用中,啮合位置需要定期涂抹润滑脂,因为蜗轮蜗杆啮合时是滑动摩擦为主,润滑不足会快速磨损轮齿,降低结构使用寿命,尤其是手动操作的结构,润滑状态直接影响摇动手感的顺畅度。另外在选型适配的时候,要根据输出端的负载扭矩匹配对应的模数和减速比,轻载手动场景下选用小模数的铜质蜗轮搭配钢质蜗杆即可,既能保证耐磨性,也能控制整体的制造成本,不需要盲目选用大规格的零件造成空间和成本的浪费。
