微型USB公头连接器三维结构设计

　　在消费电子、小型智能硬件的结构设计环节中，接口部件的选型与适配往往是决定整机装配可行性、使用可靠性的关键细节，Micro B型USB公头作为曾经覆盖绝大多数便携数码设备的通用接口，其三维结构的精准建模，是开展配套母座对位、外壳开孔、内部走线布局设计的核心基础。这类接口的实际应用场景覆盖了早期智能手机、便携充电宝、蓝牙音频设备、小型工控手持终端、外置数据采集模块等诸多产品，承担着设备与外部电源之间的电力传输、设备与主机之间的差分数据交互双重功能，在设备日常使用中需要承受上千次的插拔循环，同时要兼顾插接后的定位稳定性、接触件的导通可靠性，以及外壳结构对内部金属端子的防护能力。从结构设计的逻辑来看，

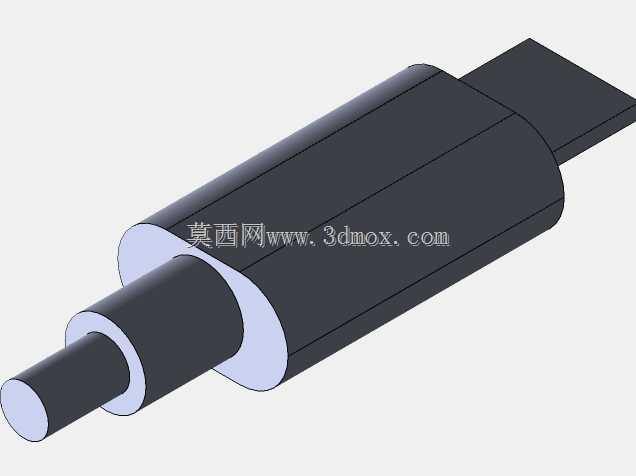

　　这款公头连接器采用了阶梯式的轴段外形布局，最前端为插接导向段，该段的外轮廓尺寸严格匹配Micro B母座的插接腔公差，端面做了微小的倒角处理，能够在插接过程中自动修正微小的对位偏差，避免硬插导致的母座舌片损伤或公头端子变形；导向段向后延伸为接触件安装段，内部集成了5路金属接触弹片，分别对应电源正、负，数据正、负以及ID识别引脚，弹片的预压行程在建模时做了精准的参数化设定，既保证插接后接触电阻处于合格区间，又不会因为弹片压力过大导致插拔手感过紧、长期使用后母座弹片疲劳失效。再向后延伸的是连接器的主体固定段，该段直径大于插接段，装配时会抵在设备外壳的接口限位台阶上，作为插接深度的硬限位，避免公头插入过深顶坏母座内部结构，

　　同时该段的圆柱面是注塑包胶、外壳金属屏蔽层压装的基准面，圆柱度公差需要控制在较小的范围内，保证后续包胶层的壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足问题。主体段最后延伸出的是尾部线缆衔接段，该段直径逐步收窄，用于和线缆的外护套做压接或者注塑衔接，过渡位置做了圆弧过渡处理，避免线缆反复弯折时在衔接位置出现应力集中导致的线芯断裂。在建模过程中，需要重点把控各轴段的同轴度公差，因为公头在插接时是沿轴向直线推入，如果各段同轴度偏差过大，会出现插接卡滞、单边磨损严重的问题；同时插接段的宽度、厚度尺寸需要严格遵循通用串行总线的接口规范，预留合理的公差带，既要保证和不同厂商生产的母座都能顺畅适配，又要避免间隙过大导致插接后晃动、

　　接触不良的问题。安装边界方面，这类公头如果是作为线缆端的接插件，需要在设备外壳上预留对应尺寸的避让开孔，开孔边缘和公头主体段的间隙控制在0.1-0.2mm之间，同时要预留足够的手部操作空间，方便用户插拔时捏住公头的主体段施力，避免直接拽扯线缆；如果是作为板载直插式的公头设计，还需要在PCB板上预留对应的焊盘位置，公头的固定引脚和PCB板的安装孔位要精准对位，焊接后公头的插接方向要和设备外壳的开孔方向完全同轴，偏差角度不能超过1度，否则会出现插接困难的问题。从功能特性上看，这款结构设计充分考虑了日常使用中的受力场景，主体段的壁厚足够承受插拔时的轴向推力和侧向掰动的力矩，金属屏蔽层的结构包裹住整个接触件安装段，既可以提升结构的整体抗形变能力，又能起到电磁屏蔽的作用，减少数据传输过程中的外界电磁干扰，保证信号传输的稳定性。在实际的产品开发中，这类接口的三维模型还可以用于开展插拔力仿真、跌落冲击仿真，模拟设备从桌面高度跌落后接口结构的形变情况，验证结构强度是否满足可靠性测试的要求，也可以用于装配干涉检查，在设计阶段就排查接口和周边结构件、PCB板上电子元器件的位置冲突问题，减少后续开模、试产阶段的设计变更次数，缩短产品的开发周期。
