这套斜齿行星变速结构,核心采用两级串联的行星轮系布局,区别于常规直齿行星结构,所有啮合轮齿均采用斜齿修形设计,能在紧凑的径向尺寸约束下,实现更高的承载能力与更平稳的动力传递表现,目前这类结构常被集成在中小功率的工业传动单元、小型伺服驱动配套减速模块、轻型代步车动力传输段中,适配需要大传动比、小安装空间、低运行噪音的工况场景。

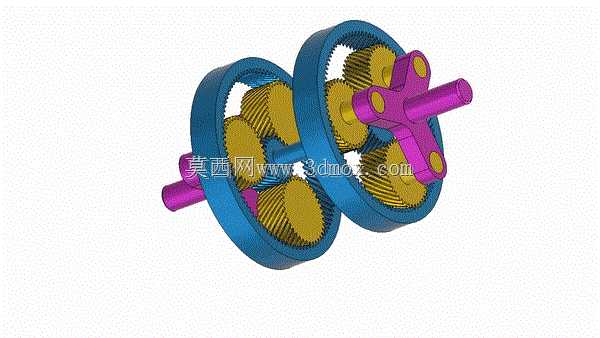

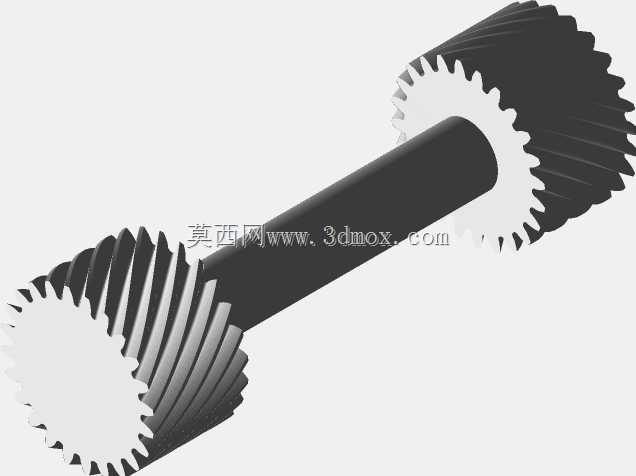

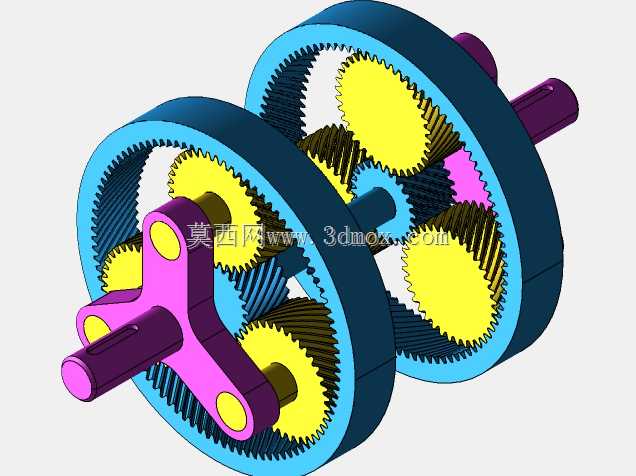

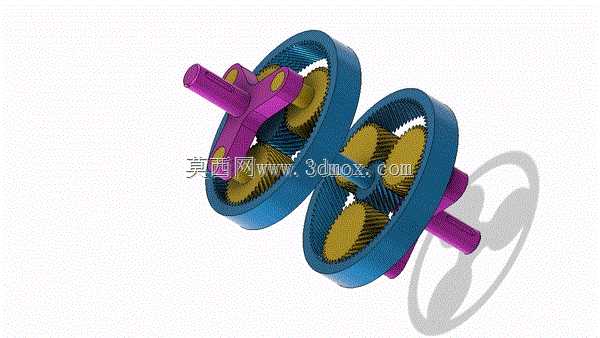

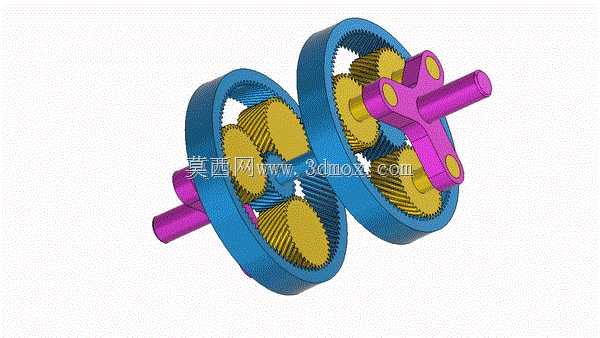

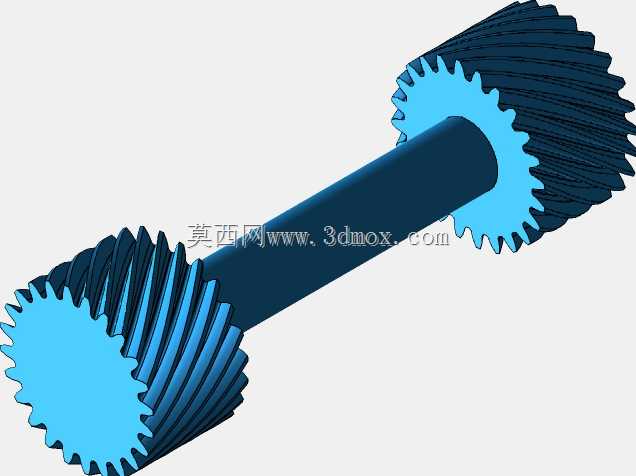

从实际功能逻辑来看,这套结构的动力输入可从前端行星架接入,第一级太阳轮与输入轴段集成设计,三个周向均布的斜齿行星轮同时与太阳轮、固定内齿圈啮合,将动力分流后传递至第一级行星架,再通过中间连接段将动力输入第二级行星轮系的太阳轮,第二级同样采用三个斜齿行星轮均布承载,最终动力从后端行星架输出,两级轮系的内齿圈集成在整体式箱体内,既减少了分体装配的同轴度误差,也能提升整体壳体的刚性,避免重载工况下齿圈变形导致的啮合偏载问题。

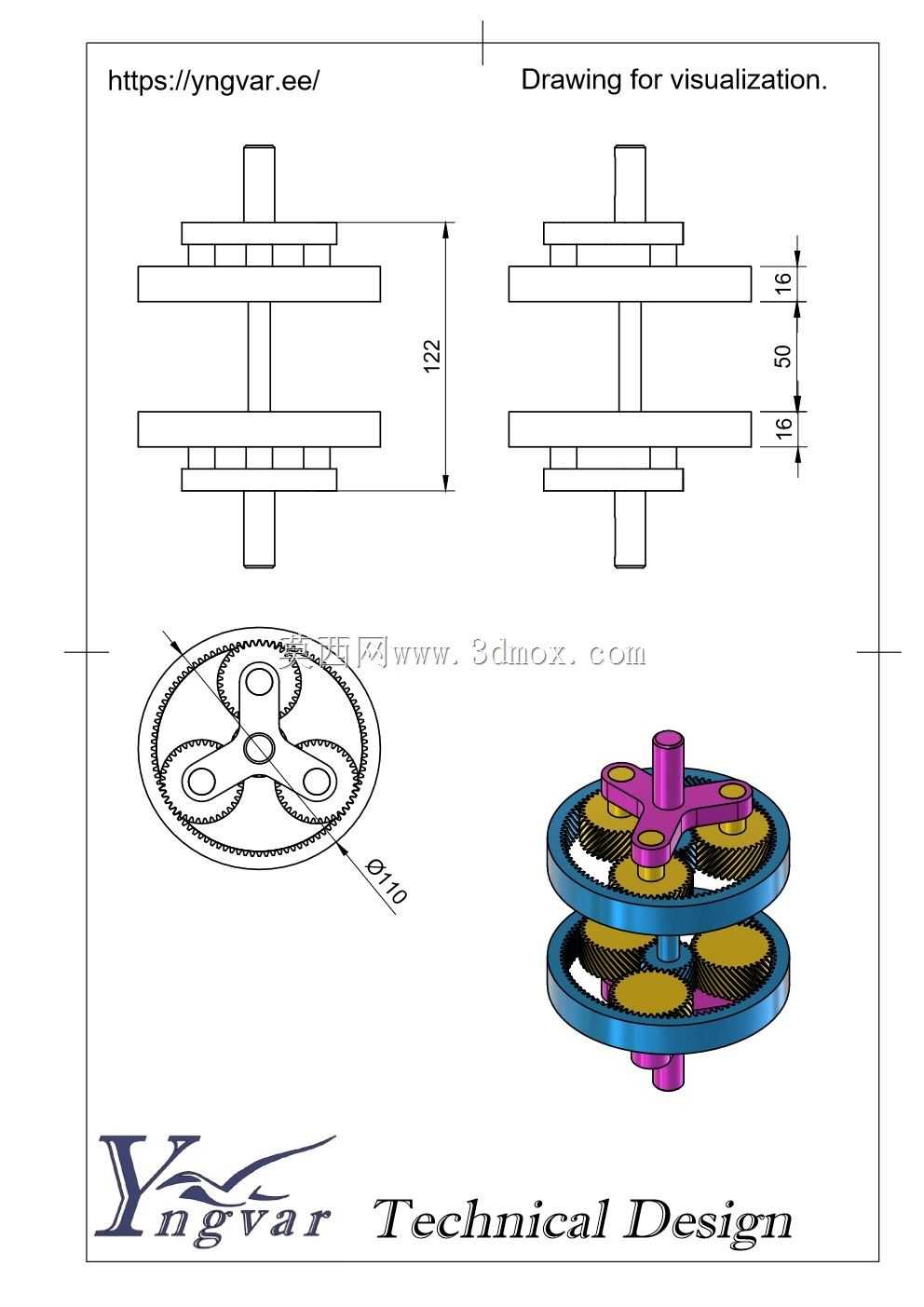

设计过程中首先要约束的是安装边界,整体结构的径向尺寸受内齿圈齿顶圆限制,轴向尺寸由两级行星架的跨距、轮齿啮合宽度、输入输出轴段的支撑长度共同决定,输入输出轴采用同轴布局,能大幅降低配套设备的安装对中难度,轴端的连接段采用扁位结构,可直接与联轴器、带轮等传动件配合,无需额外加工键槽就能传递额定扭矩,适合小空间内的快速装配。斜齿轮的螺旋角选取需要平衡轴向力与啮合重合度,这套结构的螺旋角控制在12-15度区间,既保证了啮合重合度比同参数直齿轮提升30%以上,降低传动过程中的冲击与噪音,也不会产生过大的轴向力,可选用常规深沟球轴承承受残余轴向载荷,控制整体配套成本。

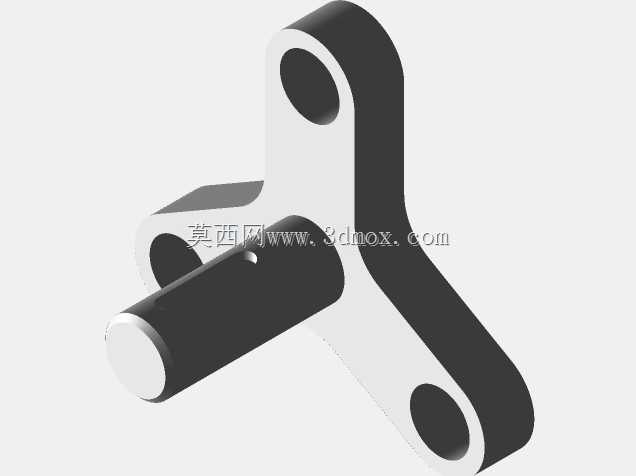

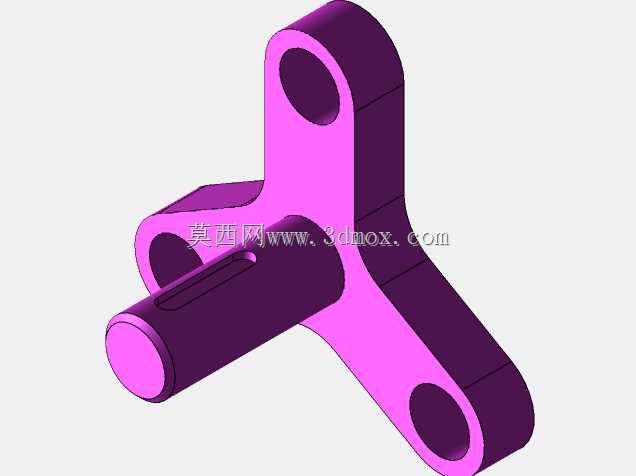

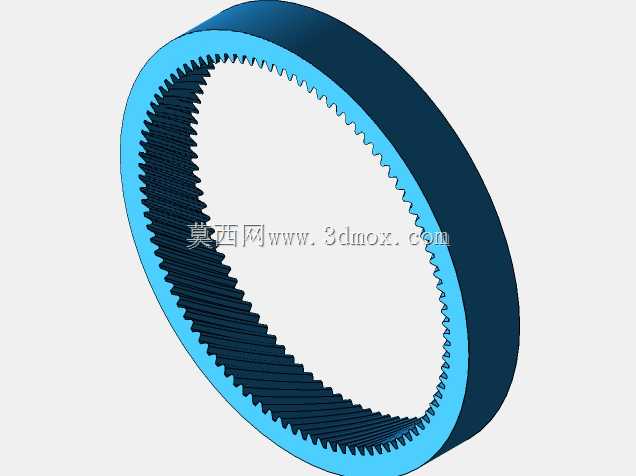

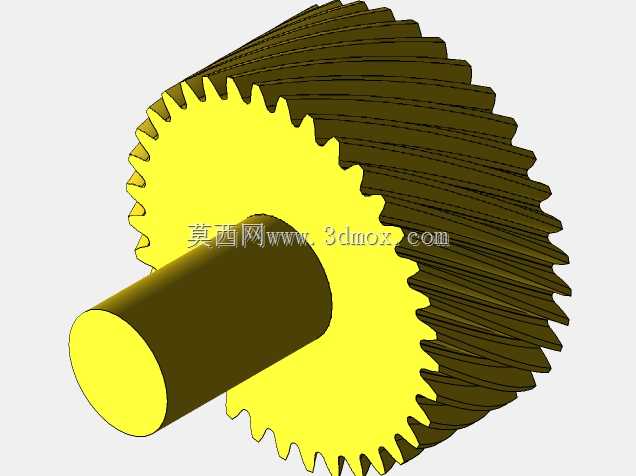

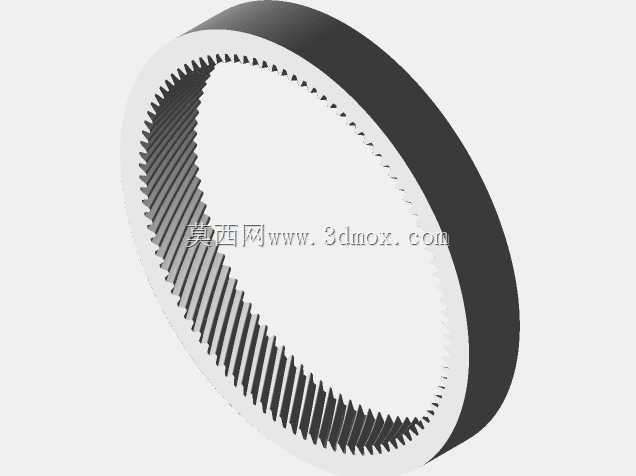

行星轮的支撑采用滑动衬套与行星架销轴配合的方案,衬套选用自润滑铜基材质,在定期维护的工况下可实现长期无故障运行,行星架采用分体式装配结构,三个行星轮销轴的位置度公差控制在0.02mm以内,保证三个行星轮的载荷分配均匀,避免单轮过载导致的断齿失效。内齿圈的轮齿采用插齿加工后进行齿面高频淬火,硬度达到HRC45-50,能承受持续的交变接触应力,太阳轮与行星轮采用渗碳淬火工艺,齿面硬度更高,适配长期高速啮合的工况需求。
在实际选型适配时,需要注意输入转速的上限,斜齿结构虽然运行平稳,但过高的输入转速会导致行星轮的离心力过大,加剧销轴与衬套的磨损,常规工况下输入转速不超过3000rpm时,这套结构可稳定输出额定扭矩,若配套高速伺服电机使用,可在输入端增加额外的支撑轴承,提升轴系刚性。安装时需要保证壳体的固定端牢靠,因为两级轮系的内齿圈均与壳体固连,工作过程中会承受较大的反扭矩,若壳体固定松动会导致轮系啮合错位,引发异常磨损甚至卡滞。另外斜齿结构运行过程中会产生微量轴向窜动,输入输出端的连接需要预留0.5-1mm的轴向间隙,避免轴系受热膨胀后出现顶死问题。
从建模逻辑来看,这套结构的所有轮齿参数均按照渐开线圆柱齿轮标准生成,齿向修形量根据轮齿宽度与额定载荷计算得出,可补偿装配误差与受力变形导致的啮合偏载,所有配合面的公差均按照基孔制间隙配合选取,行星轮与衬套、衬套与销轴、轴承与轴段、轴承与壳体的配合公差均符合通用机械传动的设计规范,可直接导出工程图用于生产加工,也可用于传动原理的教学演示、虚拟样机的运动仿真验证,帮助设计人员快速理解行星变速结构的动力传递路径与载荷分配规律。
