汽车变速器三维扫描逆向建模成果

　　在整车传动系统的开发与售后维保环节，实物逆向建模始终是打通设计迭代与备件生产的关键路径，本次通过三维扫描获取的汽车变速器完整点云数据，可直接支撑结构测绘、装配校验、改装适配等多场景的工程需求。从实际应用场景来看，这类扫描模型既可以用于售后市场的非原厂备件开发，帮助配件厂商跳过传统手工测绘的尺寸偏差问题，也能为高校、职业院校的汽车构造教学提供等比例的数字化教具，还可支撑改装场景下的变速器周边部件匹配设计，比如定制换挡机构、适配不同排量发动机的连接法兰时，无需反复拆卸实车部件测量，直接在三维模型上提取安装边界尺寸即可完成初步校核。

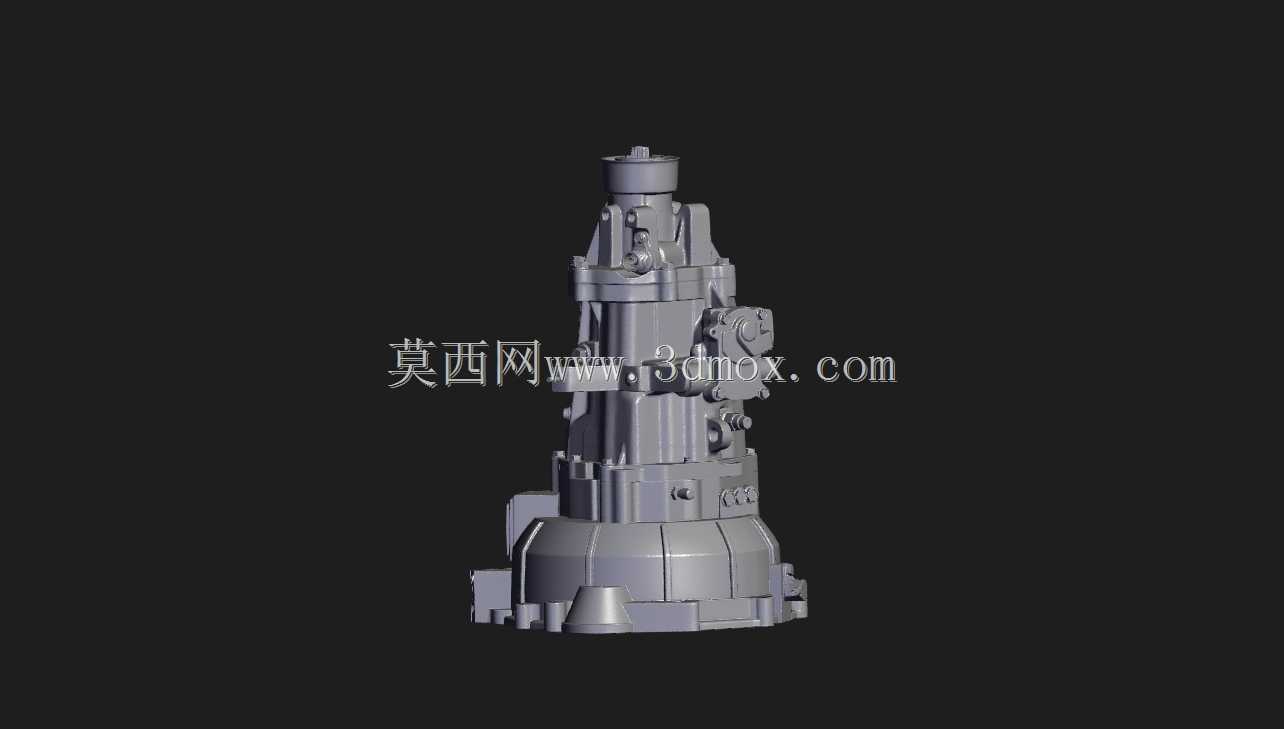

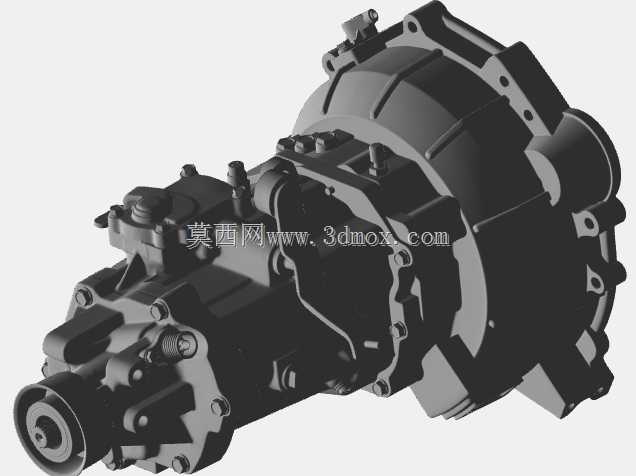

　　从设备实际用途出发，汽车变速器作为动力传递路径中的核心部件，承担着扭矩变换、转速匹配、动力切断与换向的核心功能，扫描获取的完整模型完整还原了手动变速器的外部壳体轮廓、各轴系伸出端的位置关系、换挡机构的外部运动轨迹、安装吊耳与悬置点位的分布，甚至连壳体表面的加强筋走向、放油螺塞的位置、加油口的凸台结构都完整复刻，能够直观反映量产变速器的外部结构特征。

　　谈及产品功能特性，这款变速器采用前置后驱的典型布局结构，从扫描模型的外部轮廓可以判断，其主壳体采用高压压铸铝合金材质，下部集成了变速器油的储油腔结构，侧面预留了离合器分泵的安装位，输入轴与输出轴的轴线平行布置，伸出端的花键结构清晰可辨，换挡摇臂的安装位置位于壳体侧上方，能够适配机械式拉索换挡机构。壳体表面的加强筋沿着螺栓连接点位分布，既能够保证壳体在承受大扭矩输入时的结构刚性，也能通过合理的筋位布置控制整体重量，避免不必要的材料冗余。

　　从逆向设计的思路来看，本次扫描采用高精度手持三维扫描设备完成数据采集，扫描过程中针对变速器壳体的复杂曲面、深腔位置、边角细节做了多次补扫，避免点云数据出现缺面、破洞的问题，后期点云封装过程中保留了所有安装孔位的位置精度、结合面的平面度特征，没有对原始扫描数据做过度的光滑处理，尽可能还原量产部件的真实尺寸特征。在建模过程中，优先保证各安装接口的尺寸精度，比如与发动机连接的壳体端面定位孔位置、与传动轴连接的输出法兰尺寸、悬置安装点的坐标参数，这些尺寸直接决定了部件的互换性，是逆向建模过程中需要优先控制的公差项；其次才是对外观曲面、加强筋等非配合特征做优化还原，保证模型与实物的视觉一致性。

　　关于外形尺寸与安装边界，从扫描模型的比例关系可以判断，该变速器整体轴向长度适配横置前驱改后驱的紧凑型车型布局，壳体最大外廓尺寸避开了乘用车底盘的常见干涉区域，输入轴端的配合止口尺寸能够匹配主流小排量乘用车的离合器壳体安装位，输出轴法兰的连接孔位符合同级别车型的传动轴匹配标准，侧面的换挡摇臂运动行程范围内没有突出的结构遮挡，能够保证换挡动作的顺畅性。下部的放油螺塞位于储油腔的最低点位置，能够保证变速器油更换时的排空彻底性，加油口的位置位于壳体侧面的标准油位高度，可直接作为油位检查的参考点位。壳体上的各个螺栓连接凸台都预留了足够的扳手操作空间，在实际拆装过程中不会出现工具无法就位的问题，这些细节在扫描模型中都得到了完整的体现，能够为后续的结构分析、改装设计提供可靠的数字化依据。
