Creality3D打印机配套涡轮散热风扇结构

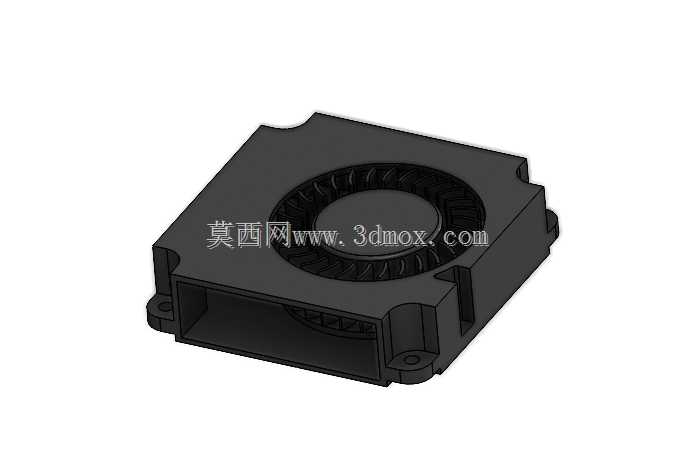

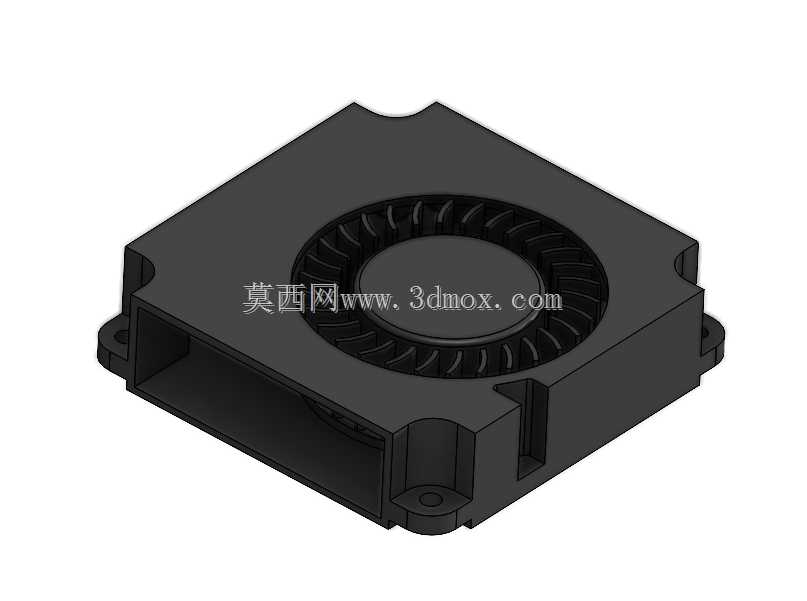

　　在桌面级FDM熔融沉积3D打印设备的热端散热、腔体温控场景中，这类侧吹式涡轮离心风扇是核心风冷执行部件，和常规轴流风扇的直吹风道不同，涡轮风扇依靠内置离心叶轮的高速旋转，将轴向进入的气流通过蜗壳结构导流，从侧面的矩形出风口定向送出，能在有限的安装空间内形成更高风压的定向气流，刚好适配3D打印机热端散热鳍片、喉管部位的集中散热需求，避免热量沿喉管上传导致耗材提前熔融堵头，也可用于打印机腔体内部的局部热风导流，降低打印过程中模型局部冷却不均导致的翘边风险。从结构设计逻辑来看，这款涡轮风扇采用方形带安装耳的外壳构型，四个角位预留的沉头安装孔位完全匹配Creality系列桌面3D打印机的安装点位，安装耳的厚度、孔位间距都经过适配校准，

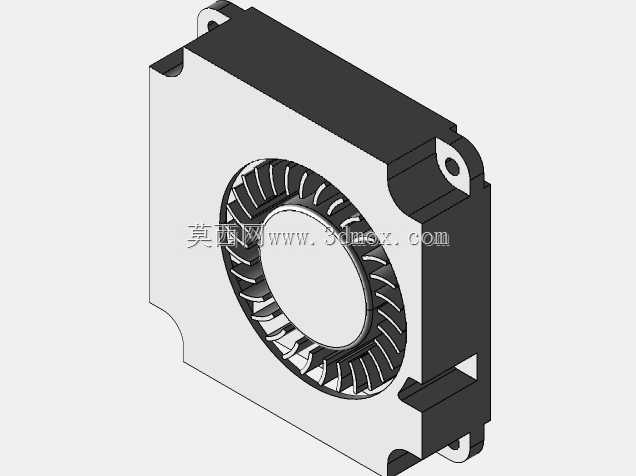

　　不需要额外做安装支架的二次修改就能直接替换同规格原厂配件。外壳采用上下扣合的分体式结构，蜗壳内壁的导流曲面完全贴合叶轮的旋转外径，将叶轮转动时的气流损耗降到最低，侧面出风口的长宽尺寸经过匹配设计，刚好能对接打印机热端的散热风道接口，送出的气流不会出现大面积扩散，能集中作用在需要散热的鳍片表面。叶轮采用多叶片前倾式离心设计，叶片的弧度、数量经过动平衡校准，转动时的振动幅度控制在极小范围，不会因为风扇运转带来的振动影响3D打印的层纹精度，叶轮中心的轴座位置预留了标准微型轴承的安装位，和滚动轴承的配合公差控制在合理区间，既能保证叶轮转动的顺滑度，也能避免长期运转后出现轴位旷量导致的异响、转速下降问题。从安装边界来看，

　　这款风扇的整体方形外轮廓尺寸适配桌面3D打印机的挤出头安装空间，不会和X轴运动导轨、打印头调平传感器、自动进料机构产生运动干涉，出风口的朝向刚好对准散热鳍片的进风侧，气流方向和鳍片的导流方向平行，能最大化带走鳍片上积累的热量。在实际设备运行过程中，这类涡轮风扇的风压特性刚好适配小截面风道的送风需求，和同尺寸轴流风扇相比，在对接封闭风道时的送风效率高出40%以上，不会因为风道阻力导致风量大幅衰减，能保证热端喉管部位的温度始终控制在耗材熔融温度以下，避免出现耗材软化卡料、断料的问题。在建模过程中，这类部件需要重点关注蜗壳曲面的顺滑度，不能出现曲面折角导致的气流紊流，安装孔位的位置度公差需要控制在0.1mm以内，

　　避免安装时出现孔位错位无法固定的问题，叶轮和蜗壳内壁的间隙需要控制在0.3-0.5mm之间，间隙过大会导致风压泄漏降低送风效率，间隙过小则容易出现叶轮转动时擦碰外壳的异响问题。同时外壳的侧壁厚度需要兼顾结构强度和整体重量，过厚会增加打印头运动部分的负载，影响X轴运动的响应速度，过薄则会在长期振动下出现外壳开裂、固定柱断裂的问题。这类涡轮风扇除了应用在桌面3D打印机上，也可用于小型工控设备的局部散热、紧凑型电子设备的机箱排风、小型激光雕刻机的激光头风冷等场景，只要安装孔位、出风口尺寸、供电参数匹配，就能直接替换使用，其侧出风的结构特性在安装空间局促、需要定向送风的场景下，比常规轴流风扇的适配性更强。在做设备结构选型时，需要重点核对风扇的整体厚度、安装孔中心距、出风口尺寸三个核心边界参数，同时确认叶轮的转动方向和风道的送风方向匹配，避免装反后出现送风方向错误导致散热失效的问题。
