六旋翼小型棕榈无人机中心机架结构

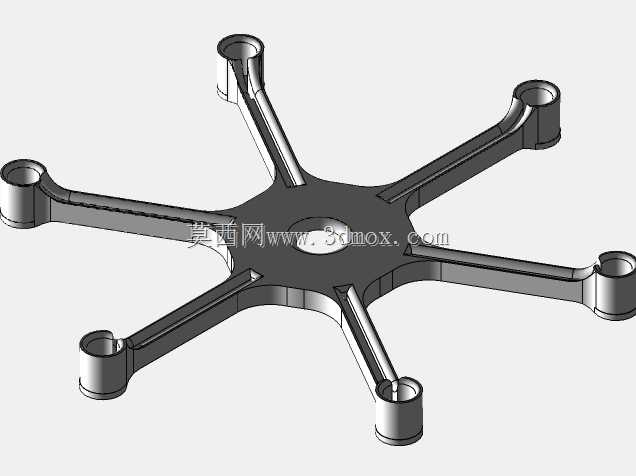

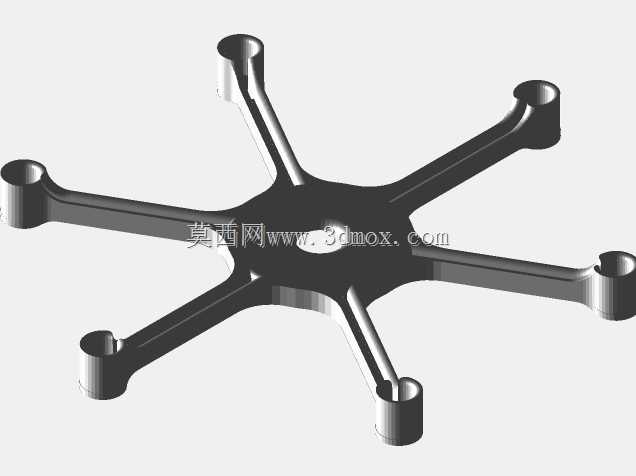

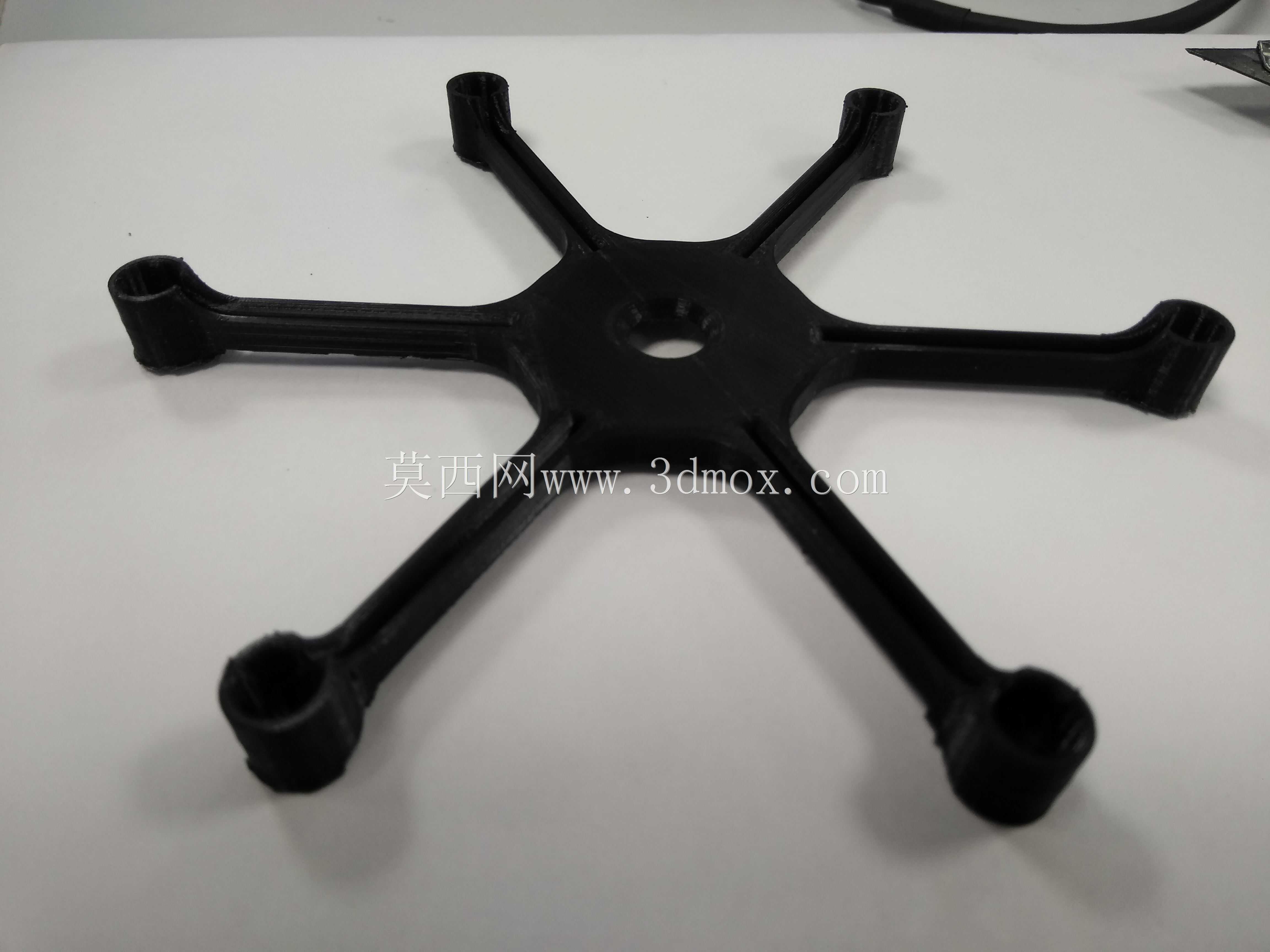

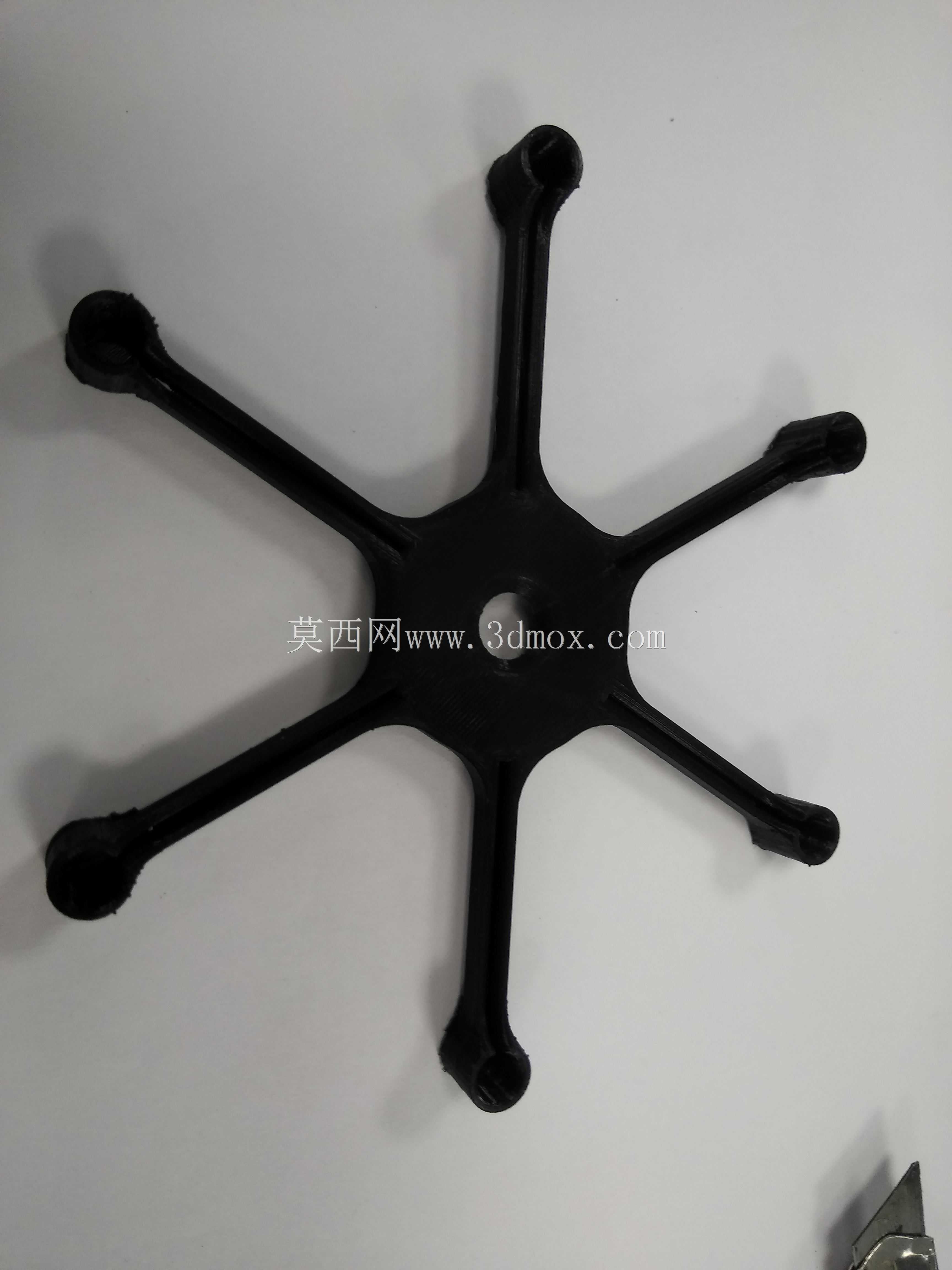

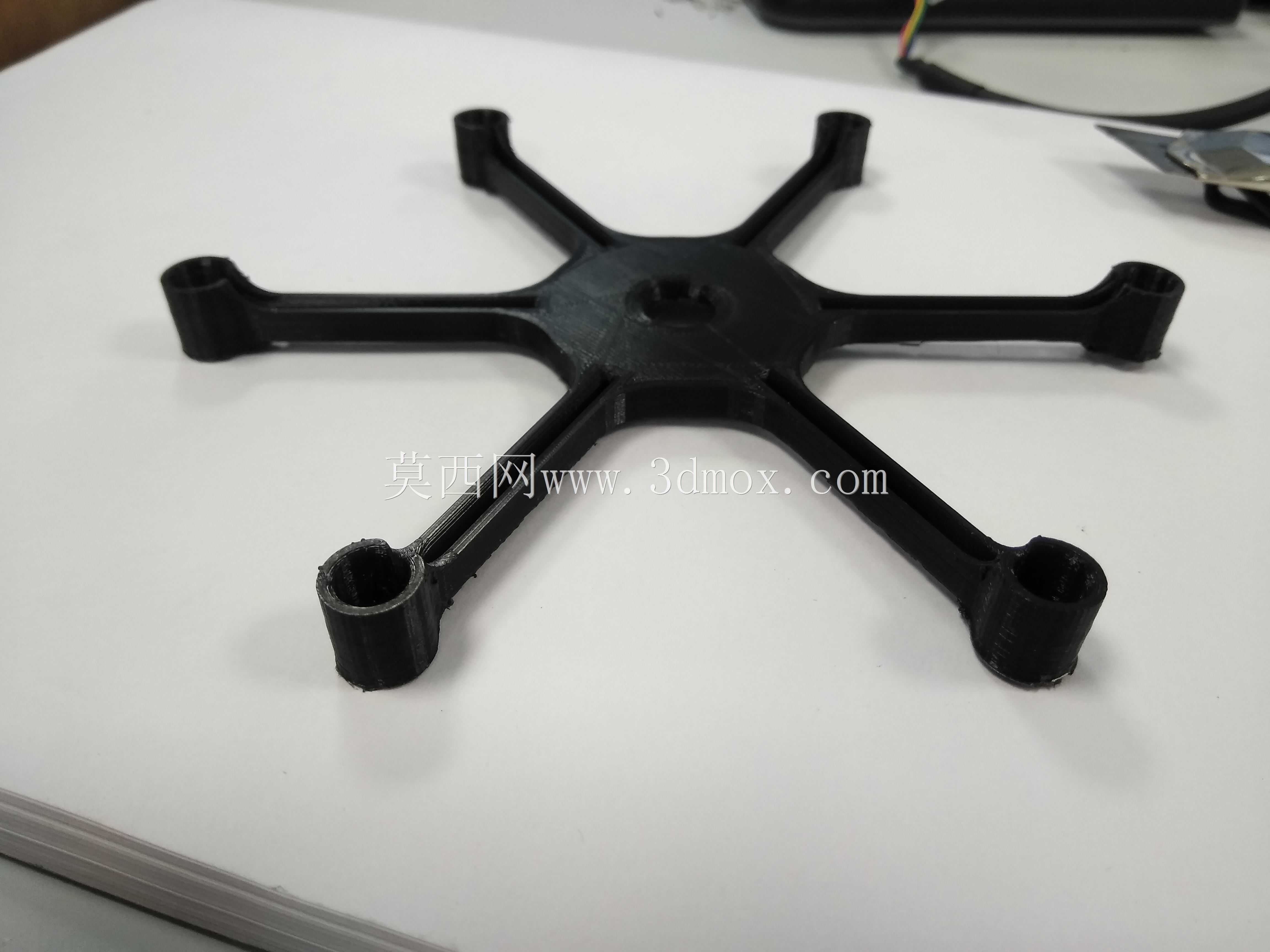

　　这款六旋翼机架是面向小型DIY航模、微型实验类无人飞行器设计的中心承载结构，整体采用六支臂放射式布局，中心区域为核心安装位，六支臂均匀向外延伸，末端预留动力组件安装孔位，适配小型空心杯动力组或者微型无刷动力套装的安装需求。从实际应用场景来看，这类小型机架主要面向室内科研实验、青少年科创DIY项目、微型航拍验证平台搭建场景，整体自重控制在14g，采用PLA材质即可通过FDM3D打印完成制作，打印门槛低，不需要高强度工业级打印设备就能完成成品制作，非常适合个人爱好者、学生群体快速迭代验证飞控布局、动力搭配方案。

　　从功能特性上看，六支臂等角度分布的结构，相比常规四旋翼布局，在相同起飞重量下单支臂承载的动力负荷更低，飞行冗余度更高，单支动力出现异常时，剩余五个动力组仍能维持短暂的姿态可控，降低室内飞行测试的坠机损坏概率。中心区域的沉孔结构专门预留了飞控板的安装空间，孔位深度刚好可以容纳微型飞控的核心板层，不需要额外叠加安装柱就能完成飞控的固定，减少整机装配的零件数量，进一步控制自重。每支臂末端的安装孔为通孔设计，适配常用的微型电机座安装尺寸，孔壁做了加厚处理，避免打印件在电机振动下出现孔位开裂的问题，臂身采用渐变截面设计，靠近中心区域的臂根位置厚度更大，向臂端逐步收窄，在保证整体结构刚性的前提下尽可能去除多余材料，降低不必要的自重。

　　设计思路上，这款机架没有采用市面上常见的碳杆加中心板的拼接结构，而是采用一体化打印成型的方案，省去了装配时臂长校准、角度校准的步骤，打印完成后不需要额外做拼接调试，直接安装动力与飞控组件就能完成整机基础搭建，非常适合快速验证类项目使用。考虑到PLA材料的抗扭特性，臂身截面做了工字型加强筋设计，在不增加壁厚的前提下提升臂身的抗扭转能力，避免电机高速转动时臂身出现共振抖动，影响飞行姿态稳定性。安装边界方面，六支臂的外接圆直径控制在适合室内飞行的尺寸范围，不会因为臂展过大导致室内飞行时容易碰撞障碍物，中心安装位的尺寸刚好匹配常用的微型开源飞控板，不需要对飞控做裁剪或者额外改装，臂端孔位的中心距与常用微型电机的安装孔距完全匹配，不需要额外打孔或者转接件就能完成电机固定。

　　从实际使用的角度出发，一体化结构的机架在坠机时的损坏风险更低，拼接式机架往往在拼接位置出现断裂或者错位，而一体化打印的结构受力可以沿着臂身均匀传导到中心区域，只要不是高强度的正面冲击，轻微的碰撞不会导致结构直接失效。另外PLA材质的打印件在出现小裂纹时，可以用少量PLA溶剂或者3D打印笔快速修复，不需要整体更换机架，降低DIY过程中的材料损耗。这类机架也可以作为小型教学实验的载体，用于演示多旋翼飞行器的布局原理、结构受力特点，学生可以直接在打印完成的机架上完成动力系统、飞控系统的接线调试，从零开始搭建一台完整的微型六旋翼无人机，不需要额外加工复杂的金属或者碳纤结构件，大幅降低科创教学的硬件门槛。
