3D打印机机械止动器末端挡板结构

　　在桌面级FDM3D打印机的运动轴系设计中，机械止动器是承担硬限位保护、原点复位触发功能的核心结构组件，这套末端挡板式止动结构，主要适配采用线性导轨传动的X轴或Y轴轴端安装场景，也可根据安装孔位调整后用于Z轴下端的极限位置防护，避免运动滑块超程脱出导轨、撞击机架造成传动部件损坏。

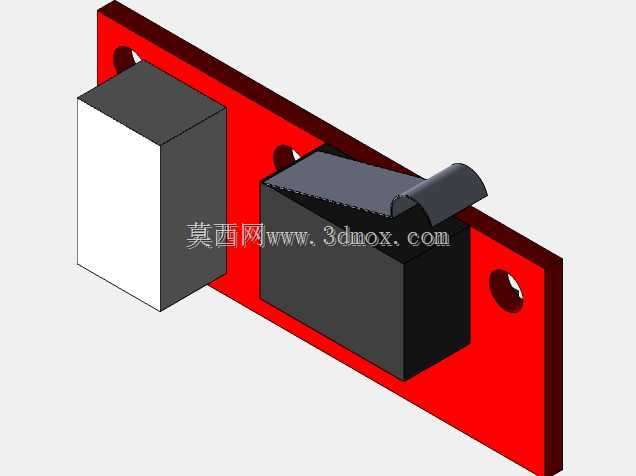

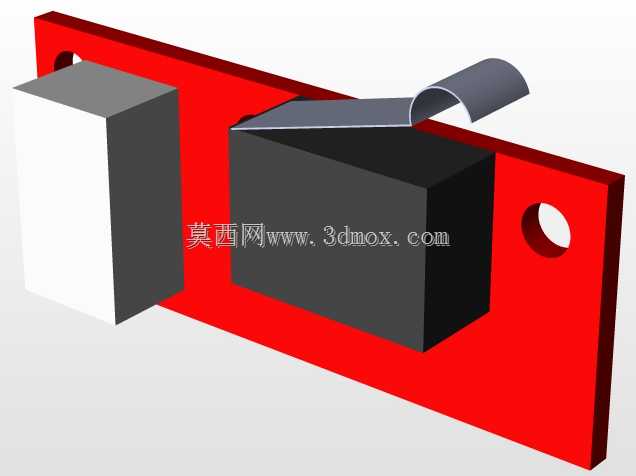

　　从实际安装边界来看，该结构的安装基板为带沉头安装孔的L型折弯红色板件，三个沉头孔沿基板长度方向等距排布，孔位间距匹配标准2020铝型材的槽口中心距，安装时可直接通过内六角螺栓固定在型材端面，无需额外加工转接件，基板的折弯边垂直于型材安装面，作为止动受力的承载面，其厚度经过受力校核，能够承受运动轴以300mm/s速度回零撞击时的冲击力，不会出现折弯变形导致限位位置偏移的问题。

　　功能实现层面，止动组件分为两个独立的功能块，靠近基板外侧的黑白双色块为刚性止动挡块，采用高耐磨POM材质加工，其接触面与运动滑块的触发块平行度控制在0.05mm以内，撞击时受力均匀，不会出现偏载磨损；靠近内侧带锯齿触发面与弧形压片的结构为微动开关触发组件，锯齿面的倾斜角度经过优化，当滑块上的触发拨片接触到锯齿斜面时，会逐步压合弧形压片下方的微动开关触点，触发信号的行程控制在2mm以内，既保证触发灵敏度，又避免硬撞击直接损坏开关触点，弧形压片采用弹簧钢材质，具备一定的形变缓冲能力，长期反复触发不会出现塑性疲劳。

　　设计思路上，这套结构没有采用常规的独立限位开关加单独止动块的分体式安装方案，而是将硬限位止动与软限位触发功能集成在同一块安装基板上，减少了轴端需要预留的安装空间，对于打印幅面在200200200mm左右的桌面级设备来说，能够有效压缩机架的整体外形尺寸，同时集成式设计减少了安装时的调试步骤，只需要一次定位固定基板，即可同时完成硬限位与触发开关的位置校准，不需要分别调整两个部件的相对位置，降低了装配环节的人工耗时。

　　从实际使用场景来看，该止动结构除了常规的回零触发与超程保护功能外，其末端挡板的设计还可作为轴端的防尘遮挡结构，避免打印过程中产生的PLA、ABS碎屑飞溅到导轨端部的轴承位置，减少导轨润滑脂被碎屑污染的概率，延长导轨的维护周期；挡块与触发组件采用模块化装配设计，两个功能块通过螺栓固定在基板上，若后期出现挡块磨损或者开关损坏的情况，可单独拆卸更换对应部件，不需要整体更换整个止动组件，降低设备的后期维护成本。

　　尺寸适配方面，整个止动结构安装完成后，沿型材长度方向的突出尺寸仅为35mm，垂直于型材方向的宽度为42mm，不会与打印机的同步带传动轮、皮带张紧结构产生运动干涉，安装基板的沉头孔设计让螺栓头完全埋入板件内部，不会突出板面刮蹭运动部件的线缆拖链；触发组件的锯齿面高度与滑块上的触发拨片安装高度完全匹配，安装时不需要额外调整拨片的上下位置，只要基板固定到位即可保证触发位置准确，原点复位的重复定位精度可控制在0.1mm以内，能够满足桌面级3D打印机的打印精度要求。

　　在结构细节处理上，所有部件的棱边都做了C0.5的倒角处理，没有尖锐的加工毛刺，装配过程中不会划伤操作人员的手部，也不会刮破设备的连接线缆；红色安装基板采用静电喷塑表面处理，长期在打印机的工作温度环境（最高60℃）下不会出现漆面脱落、锈蚀的问题，黑色功能块的表面做了哑光处理，不会反射打印机限位开关的光电信号（若部分设备采用光电式限位开关替换时，也可兼容使用），具备一定的适配扩展性。
