雷诺K4M发动机凸轮轴锁定专用工具

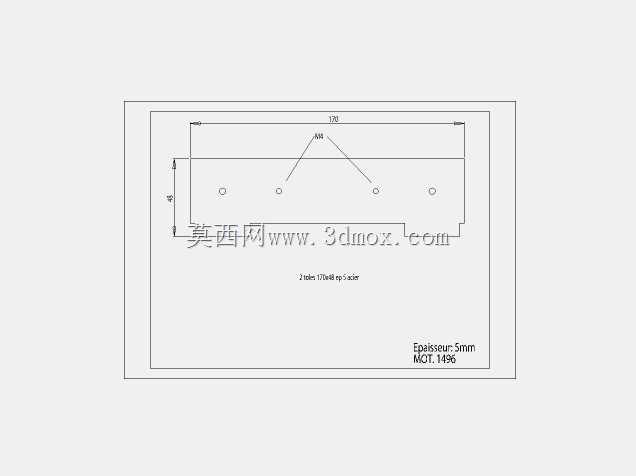

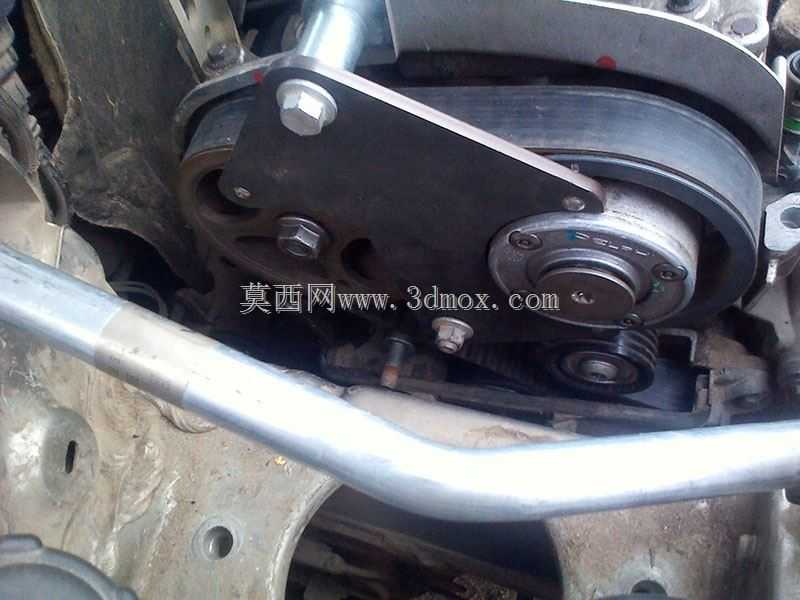

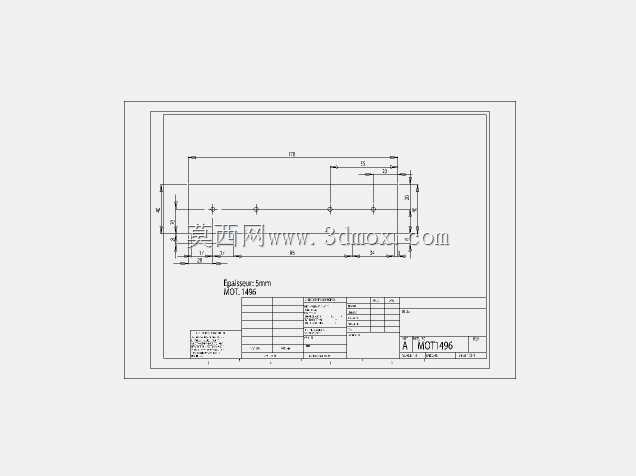

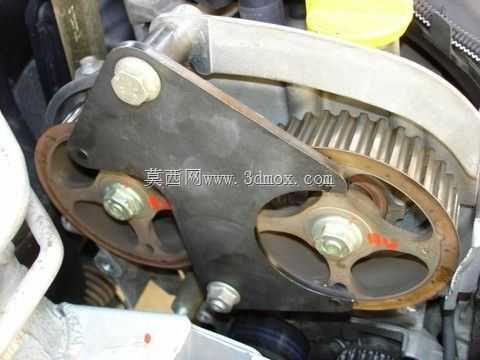

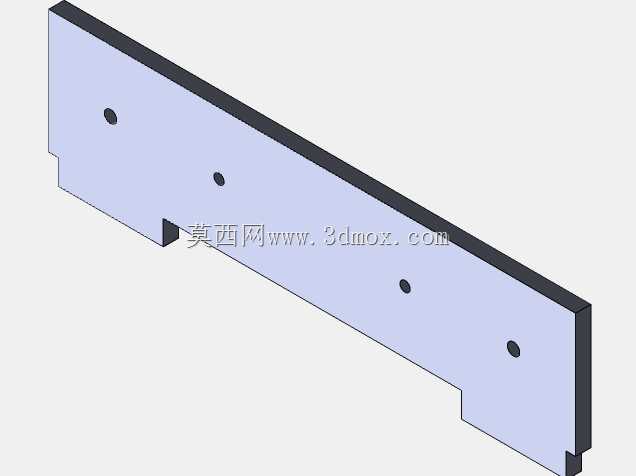

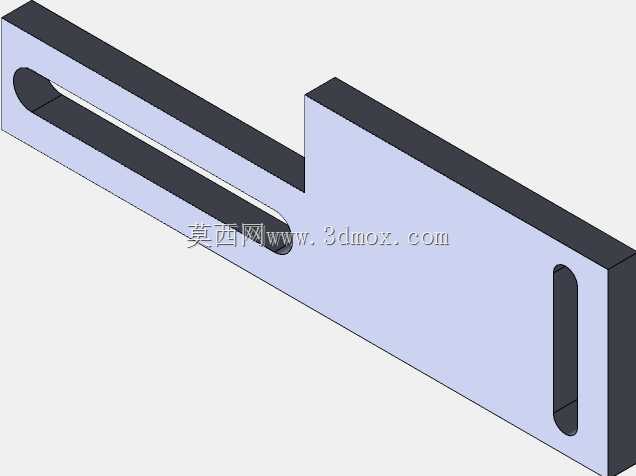

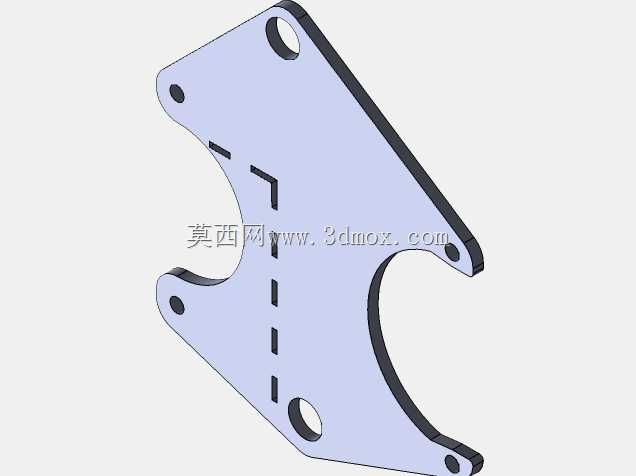

在乘用车辆发动机正时系统维护作业场景中，凸轮轴锁定工具是保障正时校准精度、避免气门与活塞运动干涉的核心工装，这款适配雷诺K4M系列发动机的凸轮轴锁定工具，专门针对1.4 16V-1、1.6 16V系列等多款同平台动力单元的正时更换工况设计，解决维修作业中凸轮轴受气门弹簧弹力发生偏转、导致正时错位的常见问题。该工具的核心用途是在更换1.6 16V机型凸轮轴驱动皮带的作业流程中，将进排气侧的两个凸轮轴皮带轮精准固定在发动机缸盖对应的正时基准位置，无需额外借助划线、点焊等临时固定方式，即可保证凸轮轴与曲轴的正时相位完全匹配，避免因正时偏差引发的发动机怠速抖动、动力不足、气门顶弯等严重故障。从功能特性来看，这款锁定工具采用板式定位结构，整体为5mm厚度的高强度合金钢板裁切成型，板体上开设的四个定位销孔分别对应进排气凸轮轴皮带轮端面的工艺定位孔，安装时只需将板体贴靠在缸盖前端的正时校对基准面，把定位销穿入对应孔位即可完成凸轮轴的周向锁止，锁止后凸轮轴无法发生周向转动，维修人员可顺利完成皮带张紧、张紧轮调整等后续操作，不会因为凸轮轴受力偏移导致正时参数失准。在设计思路上，这款工具完全贴合K4M系列发动机缸盖前端的安装边界，板体总长度适配两个凸轮轴皮带轮的中心间距，边缘做了倒角处理避免安装时刮蹭缸盖表面的密封涂层，板体上的定位孔位置经过实车测绘校准，孔位公差控制在0.1mm以内，保证定位精度符合主机厂的正时校对要求，同时板体表面做了发黑防锈处理，能够适应维修车间多油污、多磕碰的使用环境，长期使用也不会出现孔位锈蚀变形的问题。从安装边界来看，工具安装后不会与周边的发动机机脚、水管、线束支架发生干涉，无需拆卸周边多余附件即可完成装夹，单人即可快速完成工具的定位与拆卸，大幅缩短正时维护的作业时长，降低维修作业的操作难度，即使是从业时间较短的维修技工，也能借助这款工具完成高精度的正时校准作业，避免因操作经验不足引发的维修故障。
