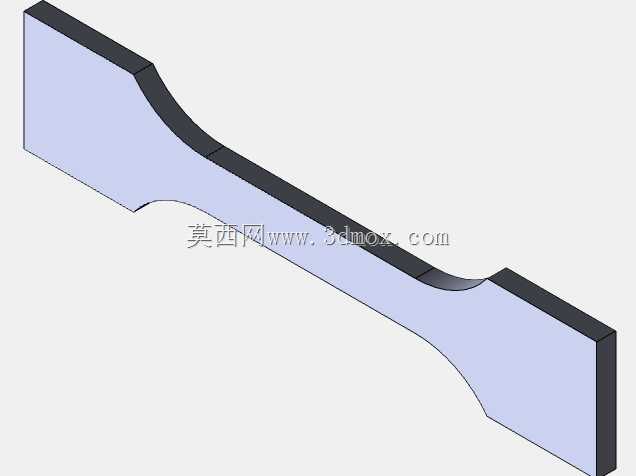

符合ASTM D638标准的塑料拉伸测试样件

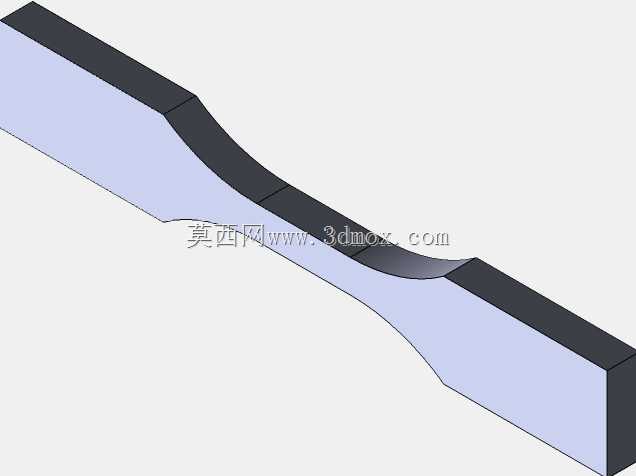

　　在高分子材料力学性能检测环节，这类标准试样是实验室获取材料抗拉、抗压基础参数的核心载体，所有塑料改性企业、第三方检测机构、材料研发实验室的日常测试工作都离不开这类符合统一标准的样件，不同批次的材料性能比对、新材料配方的性能验证、量产件的来料质量抽检，都需要依托几何尺寸完全统一的标准试样来完成测试，避免因样件外形差异引入测试系统误差。从结构设计逻辑来看，整个样件采用哑铃型扁平结构，两端为加宽的平直夹持段，中间为等截面的测试平行段，夹持段与平行段之间通过大圆弧过渡衔接，这种结构设计的核心考量是避免应力集中在夹持位置，确保拉伸测试过程中材料的断裂位置始终处于中间平行段区域，保证测试得到的强度、伸长率数据能够真实反映材料本身的力学性能，

　　而非样件结构缺陷导致的异常失效。夹持段的宽度与厚度尺寸完全匹配常规万能材料试验机的楔形夹具夹持范围，装夹时无需额外适配辅具，直接将两端平直段卡入夹具钳口即可完成装夹，装夹过程中需要保证样件轴向与试验机拉伸方向完全同轴，避免引入附加弯曲应力影响测试结果。中间平行段的截面尺寸严格遵循ASTM D638标准规定的公差范围，平行段的表面粗糙度要求控制在合理区间，避免表面划痕、凹缺等加工缺陷导致测试过程中出现提前断裂的问题，过渡圆弧的曲率半径同样严格执行标准要求，圆弧与平行段、夹持段的衔接位置做顺滑相切处理，不存在折线拐点，从结构上消除局部应力集中的诱因。这类样件除了用于常规的室温拉伸测试，也可适配不同的环境测试场景，

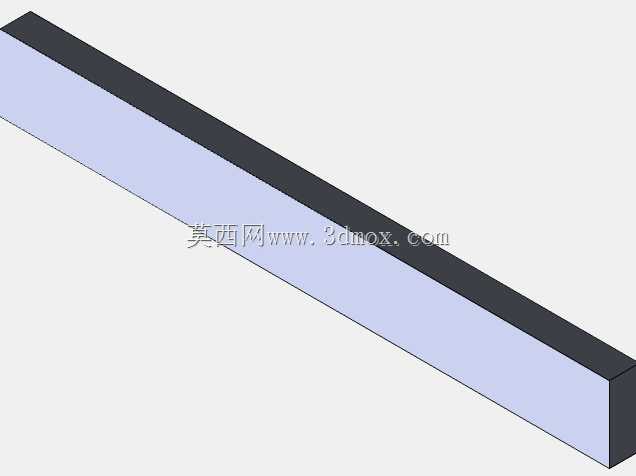

　　搭配环境箱完成高低温环境下的材料拉伸性能测试，部分经过尺寸适配的同结构样件也可用于压缩性能测试，装夹时调整试验机压盘的平行度，将样件垂直放置在压盘中心位置即可获取材料的抗压强度、压缩模量参数。在实际建模过程中，需要重点管控几个关键尺寸的公差：平行段的宽度公差需要控制在±0.05mm以内，厚度公差控制在±0.02mm以内，过渡圆弧的轮廓度公差不超过0.03mm，整个样件的平面度公差控制在0.1mm以内，避免样件翘曲导致装夹后出现附加应力。建模时优先采用对称建模思路，先绘制样件的半侧轮廓草图，通过镜像命令完成整体轮廓的构建，再通过拉伸命令生成实体，过渡圆弧位置需要做相切约束检查，确保曲面衔接顺滑无棱边，所有棱边位置做0.

　　1mm的微小倒角处理，避免加工后出现锐边划伤操作人员，同时也避免锐边位置的应力集中影响测试结果。这类标准样件的建模不需要复杂的曲面结构，核心是所有尺寸严格贴合标准要求，公差设置匹配实际加工与测试需求，不管是采用机加工方式从板材上裁切样件，还是采用注塑方式直接成型样件，这个三维模型都可以直接作为加工或开模的基础数模，省去设计人员重复查阅标准绘制草图的工作量，数模的尺寸链完全自洽，不存在过定义或者欠定义的特征，导入各类CAM软件或者模流分析软件都不会出现特征丢失的问题。在日常实验室测试工作中，这类标准样件的消耗量极大，每一组材料测试都需要至少5个平行样件来消除测试偶然误差，因此对应的三维数模需要具备良好的通用性，能够适配不同的加工工艺需求，不管是CNC铣削、激光切割还是注塑成型，都可以基于这个数模调整加工参数快速产出符合测试要求的样件，不需要反复修改数模结构。
