符合ISO BS/DIN标准的08B工业传动链条

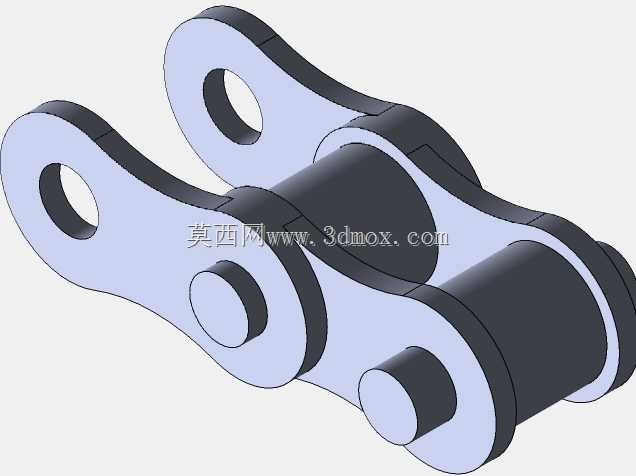

　　在各类工业传动场景中，短节距精密滚子链是应用覆盖度极广的挠性传动部件，08B规格链条作为BS与DIN标准体系下的通用型号，常被用于轻工输送线、小型机床进给机构、包装设备动力传递、农用机械传动单元等场景，相比带传动它不存在打滑丢转问题，相比齿轮传动它对安装中心距的适配范围更宽，能在多粉尘、有少量油污的工况下保持稳定的动力传输效率。这款链条的单节结构由内链板、外链板、套筒、滚子、销轴五个核心零件组成，建模时完全遵循标准规定的配合关系：外链板与销轴采用过盈压装固定，形成不可相对转动的外链节；内链板与套筒同样为过盈配合，套筒与销轴之间保留合理间隙形成转动副，滚子空套在套筒外侧，啮合时滚子可沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损。

　　从安装边界来看，08B链条的节距为12.7mm，滚子直径8.51mm，内节内宽7.75mm，这些尺寸直接决定了适配链轮的齿形参数、齿槽宽度以及跨棒距测量基准，建模时所有配合面的公差带都参考通用传动件的选型规范设定，销轴两端的铆接余量也做了还原，能直接用于装配干涉检查、传动运动仿真。设计这类标准件三维模型时，首先要明确各零件的受力逻辑：链板承受传动过程中的拉伸载荷，所以内外链板都采用8字形的等强度截面，避免应力集中在板件的孔位边缘；套筒需要承受销轴的剪切力与滚子的挤压应力，所以壁厚取值兼顾强度与轻量化要求；滚子的外圆粗糙度要求较高，建模时特意还原了其光滑外表面特征，因为啮合过程中滚子与链轮齿的接触属于滚动摩擦，

　　表面精度直接影响链条使用寿命。在实际设备选型中，这类链条的安装需要预留合理的张紧调节行程，通常中心距可调范围控制在20-30mm，避免链条磨损伸长后出现跳齿、脱链问题；如果是垂直布置的传动场景，还需要在回程侧加装导向托板，防止链条自重导致的啮合不良。模型中每一个链节的转动自由度都按照实际装配关系做了约束，导入装配环境后可以直接模拟链条绕链轮转动的完整运动过程，能直观观察链节进入啮合、退出啮合的动态位置，方便设计人员提前排查链轮与周边护罩、机架的干涉问题。很多新手建模时容易忽略链板的倒角特征，实际上链板周边的冲压倒角不仅是去除毛刺的工艺需求，还能降低链节运转过程中与相邻零件的剐蹭概率，同时减少应力集中点，提升链条的疲劳寿命，

　　这款模型完整还原了链板边缘的倒角、销轴端部的铆头结构，没有做过度简化。对于做设备改造的设计人员来说，直接调用这个标准链条模型，可以快速完成传动系统的布局，不用从零开始绘制每一个链节零件，能大幅缩短方案设计阶段的周期；在做有限元分析时，也可以直接提取各零件的实体模型，赋予对应材料参数后，就能模拟不同张紧力、不同传动扭矩下链板、销轴的应力分布，验证选型的安全系数。要注意的是，08B链条有单排、双排、多排的不同衍生规格，这个单节模型可以通过阵列、配合约束快速拼接成任意长度的整链，也能扩展为多排结构，适配不同的载荷传递需求；在输送场景使用时，还可以在链板上加装附件，比如弯板、顶板、推块，模型的外链板表面预留了附件安装的螺纹孔位特征，方便后续做定制化改型。
