48V250W小型直流驱动电机结构设计

　　在小型自动化输送线、桌面级数控设备、轻型AGV转运单元以及民用电动代步机具的动力选型环节，这类低压直流电机的应用占比一直居高不下，核心原因在于其低压供电的安全属性、调速区间宽泛的控制特性，以及紧凑体积带来的安装适配优势。从实际工程落地的角度看，这类电机不需要复杂的高压配电配套，常规工业直流开关电源或者车载储能单元即可直接驱动，在车间工位辅助工装、户外轻型作业设备的动力配套场景中，能大幅降低配电设计的复杂度，减少配套电气元件的采购与安装成本。

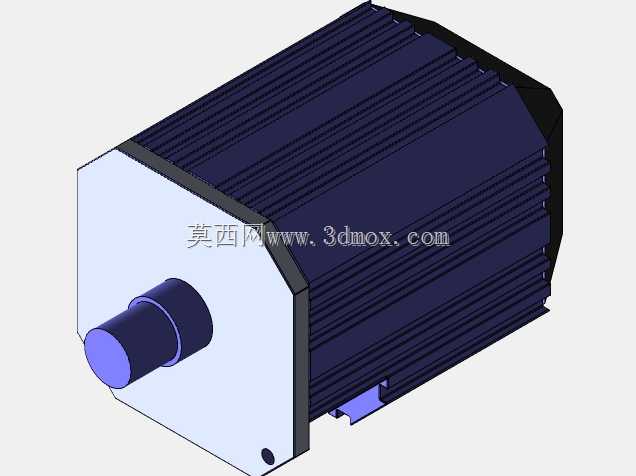

　　这款电机的外形采用带轴向散热筋的方形端盖搭配圆柱壳体的结构，壳体表面的轴向散热筋并非装饰性设计，在连续额定负载运行工况下，散热筋能有效增加壳体与空气的接触面积，配合设备运行时周边的空气流动，可将绕组运行产生的热量快速导出，避免长时间运行下绕组温升过高导致的绝缘老化、磁钢退磁等问题，保障额定工况下的运行稳定性。方形端盖的设计则是从安装便利性角度出发，区别于传统圆形机座电机需要配套定制安装抱箍的固定方式，方形端盖可直接通过端面的安装孔与设备安装板贴合锁附，安装定位精度更高，也能减少配套安装附件的加工量，在紧凑安装空间内的适配性更强。

　　从安装边界尺寸来看，电机本体宽度控制在40mm，本体长度65mm，输出轴的轴伸长度为65mm，轴径12mm，这个尺寸序列刚好适配多数轻型设备的安装空间预留，不会出现机座过大挤占设备内部走线、其他元件安装空间的问题。输出轴采用标准圆柱轴结构，可配套联轴器、同步带轮、小型链轮等多种传动连接件，不需要对轴端做额外的二次加工即可适配多数常规传动方案，能缩短设备开发阶段的传动匹配周期。轴伸长度的设计也兼顾了不同传动件的安装深度需求，不管是搭配弹性联轴器连接后续减速单元，还是直接安装驱动轮、传动轮，都有足够的轴段长度完成锁紧固定，避免传动件固定不牢导致的运行抖动、传动失效问题。

　　设计层面上，这款电机的结构充分考虑了批量生产的工艺性，壳体采用拉伸铝型材一次成型，散热筋与壳体为一体化结构，既保证了壳体的结构强度，也减少了后续机加工的工序量；两端端盖采用压铸成型后做端面精车，保证端盖与轴承室的同轴度，减少转子运行时的径向跳动，降低运行噪音与轴承磨损速度。接线端设置在壳体侧下方的位置，接线后线缆可顺着设备安装板的走线槽排布，不会与周边运动部件产生干涉，也能避免线缆受外力拉扯导致的接线松脱问题。

　　在实际选型匹配过程中，这类250W功率等级、48V供电的直流电机，额定运行电流26A，输出扭矩刚好满足轻型负载的连续驱动需求，既不会因为功率余量过大造成选型成本浪费，也不会因为功率不足导致长期过载运行。在桌面型传送带的驱动单元设计中，搭配1:10到1:20的减速比，即可实现0.1m/s到0.5m/s的输送线速度，满足轻型工件的工位转运需求；在小型电动代步车的驱动系统中，双电机搭配轮毂减速单元，即可承载单人重量完成平路与小坡度路面的行驶；在小型数控雕刻机的旋转轴驱动场景中，搭配对应的驱动器可实现精准的转速控制，满足工件旋转加工的分度与转速要求。

　　从三维建模的角度看，这个模型完整还原了电机的外部安装尺寸、轴伸尺寸、端盖安装孔位、散热筋结构以及接线端位置，在做设备整体装配设计时，可直接导入装配体完成干涉检查，提前验证安装空间是否充足、传动连接是否匹配，避免实际加工安装阶段才发现尺寸干涉、安装位不匹配的问题。模型的外形细节还原度足够支撑设备外观渲染、装配工艺模拟的需求，结构设计人员不需要重新测绘电机尺寸即可完成配套安装结构的设计，能大幅缩短设备开发的前期设计周期，减少测绘过程中出现的尺寸误差风险。
