活动赛事用太阳能三轮代步车结构设计

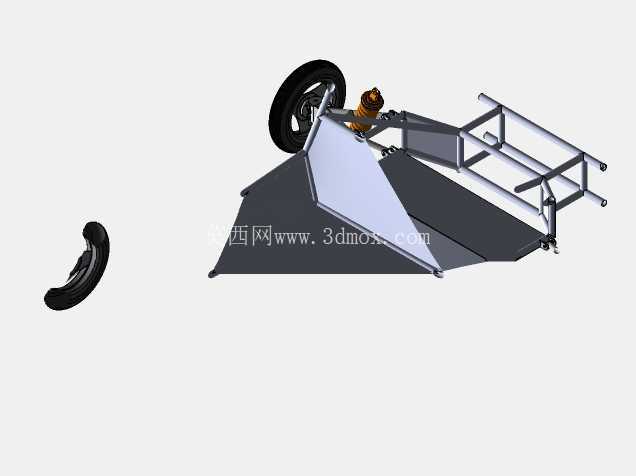

　　这套三维结构面向校园科创赛事、新能源科普展示以及低功耗短途载具验证场景，核心用途是完成一套以太阳能为动力来源的三轮行走平台搭建，可承载单人完成低速直线行驶、小半径转向与场地绕行动作，也可作为光伏动力系统、传动布局、轻量化车架方案的教学验证载体。

　　从实际使用边界来看，该车型采用单前轮转向、双后轮支撑的三轮布局，前轮布置在车体最前端，通过独立转向节与操控杆件连接，后轮分布在车体尾部两侧，整车重心落在三轮围成的支撑三角形内部，静止停放与低速行驶时都能保证足够的侧向稳定性。车体整体采用开放式桁架车架设计，主体承载框架由多根矩形管材拼接而成，管材之间通过焊接或者螺栓紧固形成刚性笼式结构，既预留了太阳能光伏板的平铺安装面，也为电池、驱动电机、传动部件留出了分层布置空间。

　　光伏承载区域占据车体中部的绝大部分平面，大面积平板结构向车体两侧延展，边缘做斜向收边处理，一方面最大化光伏受光面积，提升日间光照下的电能捕获效率，另一方面平板本身作为车体的外覆盖件，无需额外加装大面积外壳，直接降低整车自重。车架尾部的桁架结构向上抬升，形成后部防护栏，既可以避免行驶过程中后方异物侵入动力区域，也能作为人员乘坐时的后部倚靠边界，同时预留了后续加装尾箱、警示标识的安装孔位。

　　行走系统的设计优先兼顾轻量化与维护便利性，前轮采用单轮独立转向结构，轮辋搭配橡胶充气轮胎，转向节通过转轴与前伸的车架纵梁连接，转向力矩可通过连杆传递到操控端，转向行程经过限位约束，避免大角度转向时轮胎与车架纵梁发生运动干涉。两个后轮作为主要承载轮，轮胎规格与前轮保持一致，轮轴直接固定在尾部车架的横向支撑梁上，驱动动力可通过中置电机配合链传动或者轮毂直驱的方式传递到后轮，传动路径短，动力损耗小，适配太阳能车辆低功率、长续航的运行需求。

　　悬架部分在前轮转向节位置布置了弹性阻尼元件，可见螺旋弹簧与阻尼筒集成的减震结构，能够过滤场地铺装路面的小幅颠簸，减少光伏板与车架受到的冲击振动，避免长期振动导致光伏板隐裂或者车架连接节点松动。后轮采用刚性连接搭配轮胎自身弹性缓冲，结构简单可靠，在平整赛事场地行驶时足以满足滤震需求，同时减少了后轮悬架的复杂零件数量，降低整车装配难度与后期故障点。

　　尺寸布局上，整车长度控制在单人载具的合理区间，前部转向轮超出光伏板前缘一小段距离，为转向摆动预留足够空间，尾部桁架向后延伸超出后轮轴线，形成后部安全余量；车体宽度以后轮轮距为最大边界，两侧光伏板边缘与后轮外侧基本齐平，既保证受光面积，也避免整车过宽影响窄道通行。乘坐区域布置在车体中部靠后位置，人员重心落在前后轮轴之间，不会出现前部抬头或者尾部下沉的载荷分布问题，光伏板的支撑框架在乘坐位置预留了镂空安装位，可直接固定轻量化座椅，座椅下方的空腔正好容纳蓄电池与电机控制器，实现重量集中布置，进一步压低整车重心。

　　建模过程中所有管材的交接位置都做了贴合裁切处理，桁架杆件的连接节点完全对齐，轮胎、轮辋、转向节、减震器、车架梁、光伏平板都为独立可拆分结构，工程人员可以直接在该模型基础上调整管材壁厚、更换轮距参数、拓展电机安装位，也可以模拟不同光照角度下光伏板的遮挡情况，校验转向过程中前轮与车架、覆盖件的运动间隙，为后续实物加工的管材下料、焊接工装设计、零部件选型提供直接的结构参考。
