PlayStation4Alpha初代游戏主机结构建模

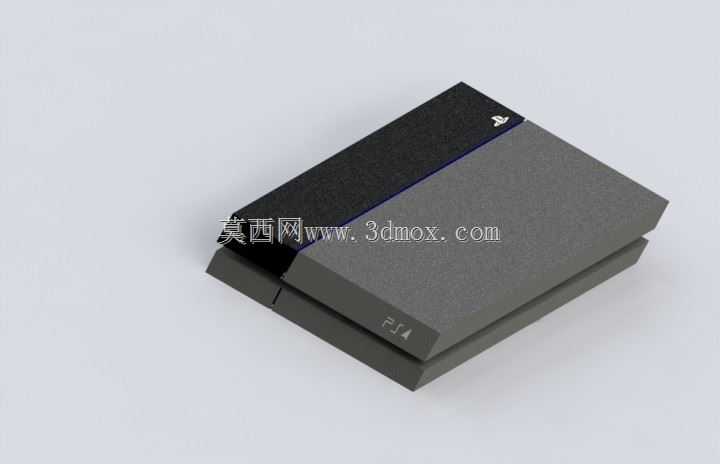

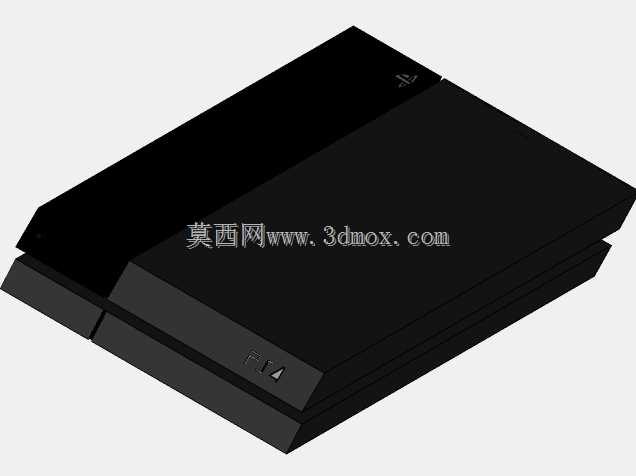

　　本次呈现的初代PS4 Alpha版本主机结构模型，还原了开发阶段主机的壳体拼接逻辑与内部空间预留思路，从消费电子结构设计的实际落地角度出发，完整复现了两层叠合式壳体的装配关系。在实际的家用游戏主机应用场景中，这类叠层结构首先要满足内部主板、光驱、散热模组的安装空间需求，模型里预留的下层腔体高度完全匹配初代开发板的堆叠尺寸，上层斜切式顶盖的造型并非单纯的外观设计，而是为了在卧式放置时引导散热气流从后侧缝隙排出，避免热风在壳体内部形成涡流。从设计思路上看，Alpha版本的棱角处理比量产机型更硬朗，侧边的PS标识位置做了下沉式凹槽预留，避免日常放置时标识被磨损，壳体拼接处的止口结构在模型里做了等比例还原，止口的搭接量控制在1.2mm，

　　既可以保证上下壳装配后的缝隙均匀度，也能在跌落测试时减少壳体开裂的风险。外形尺寸方面，模型还原的Alpha版本主机长宽高比例与量产版有明显区别，整体宽度比量产机型窄27mm，长度方向多出18mm的预留空间，这部分空间在开发阶段是为了兼容不同规格的测试版光驱组件，安装边界上，底部的四个支撑脚位置做了下沉0.8mm的凸台设计，凸台表面预留了防滑胶垫的粘贴位，保证主机放置在光滑桌面时不会出现滑动，同时底部凸台的高度预留了10mm的底部进风空间，配合内部风扇的负压形成完整的散热风道。从结构强度角度看，模型里的上层顶盖做了0.3mm的内壁加强筋布局，加强筋沿着顶盖斜向走势分布，既可以减少薄壳体注塑后的缩水变形，

　　也能在顶部承受一定压力时避免壳体凹陷，壳体边角处做了R2.5的圆角过渡，避免尖锐边角在运输过程中出现磕碰崩缺。在实际的产品开发流程中，这类Alpha阶段的结构模型主要用于验证内部元器件的堆叠合理性，测试不同散热方案的气流走向，同时也会用于评估壳体注塑成型的工艺难度，模型里的壳体壁厚统一设置为2.2mm，这个壁厚参数可以满足ABS材料注塑时的流动性要求，避免出现缺胶、气泡等成型缺陷，上下壳的固定柱位置在模型里做了清晰的定位，固定柱的内径预留了自攻螺丝的牙距空间，柱体周边做了三角加强筋连接到壳体内壁，防止螺丝锁附时柱体出现开裂。接口位置的预留上，模型后侧的接口区域做了统一的高度基准，所有接口的端面与壳体后端面保持齐平，

　　避免外接插头时出现干涉，前侧的USB接口位置做了内凹式设计，内凹深度为5mm，可以在插头插入后起到一定的固定导向作用，减少接口因外力晃动出现的虚接问题。从工业设计的落地角度看，这个Alpha版本的分层设计也为后续的表面处理工艺预留了操作空间，上层的磨砂面与下层的细咬花面分界清晰，分模线设置在两层壳体的拼接缝隙处，完全隐藏在装配间隙里，不会在外观面留下明显的分模痕迹，兼顾了外观质感与生产工艺的可行性。
