三星Galaxy S5智能手机外观结构三维数模

　　这款手持通讯终端的三维数模，还原了消费电子领域经典直板触屏手机的整体结构特征，建模过程中优先保证了整机长宽高外形尺寸的精准度，可直接用于数码产品周边配件的结构适配设计场景。从实际工程应用角度出发，这类消费电子整机数模最常被用在保护套开模前期的尺寸校核、桌面支架类产品的适配验证、车载固定夹具的接触面匹配等环节，不少做数码周边的结构工程师在开发配套产品时，都需要精准的整机外形数模来做干涉检查，避免开模后出现装配间隙过大或者卡扣位置错位的问题。数模构建时，先通过逆向测绘的思路确定整机外轮廓的基准面，将机身中框的圆弧过渡、边角R角、屏幕与边框的阶差都做了还原，机身上的实体按键位置、底部充电接口的开槽区域、

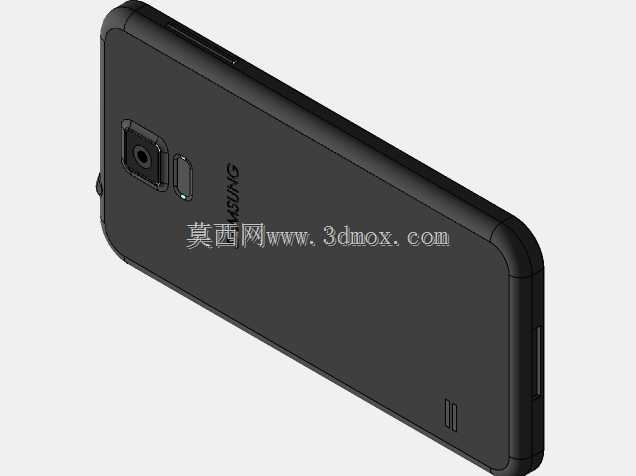

　　背部摄像头的凸起轮廓都按照实际产品的特征位置做了排布，虽然内部的PCB板、电池仓等结构没有做细化，但所有外露的结构特征都和实际产品的安装边界保持一致，完全能满足周边配件开发时的外形适配需求。做这类消费电子外观数模的时候，最容易出问题的就是边角的圆弧曲率和实际产品不符，很多新手建模时为了省事直接用统一的R角倒边，实际量产的手机为了握持手感，四个边角的R角是渐变过渡的，中框和前后盖板的衔接处也有细微的斜面倒角，这些细节如果做不准，做出来的保护套套上去就会出现边角顶起、边缘贴合不严的问题。这款数模在构建时特意把这些过渡曲面做了连续处理，屏幕区域的平面度、中框侧边的拔模角度都参考了实际量产产品的工艺要求，

　　比如侧边的按键凸台高度控制在合理范围内，不会出现按键突出过多导致保护套需要做很深避让槽的问题。在实际的结构验证场景中，用这个数模可以直接完成保护套的壁厚设计、卡扣位置的排布、挂绳孔的位置避让，也能用来做无线充电线圈的位置匹配验证，因为整机的厚度尺寸精准，只要按照数模的背部轮廓做适配，就能保证无线充电时线圈和手机接收端的距离在有效范围内。另外，做展示类的数码产品陈列架设计时，也可以直接调用这个数模做摆放位的尺寸匹配，不用再单独测绘整机尺寸，能大幅缩短前期方案的验证周期。很多刚入行的结构工程师做数码周边设计时，容易忽略手机侧边的音量键、电源键的凸起高度，导致做出来的保护套按键位置要么按不动要么太松垮，

　　这款数模里把侧边按键的外形和突出高度都做了准确还原，设计保护套的时候可以直接在对应位置做一体式按键或者开孔避让，不用反复调整尺寸。还有底部的扬声器开孔、麦克风开孔的位置，数模里也按照实际排布做了标识，设计防尘塞类配件的时候可以直接匹配位置。从建模逻辑来看，这款数模采用了自顶向下的构建思路，先确定整机的三个基准面，把长度、宽度、厚度的核心尺寸锁定后，再逐步拆分屏幕、中框、后盖、按键这些独立的特征，所有特征的位置都和实际产品的装配边界对齐，没有出现特征偏移的问题。曲面部分采用了G2连续的过渡处理，导入到其他三维软件中做二次设计的时候，不会出现曲面破面、边界错位的问题，能直接用来做分割、布尔运算等操作。对于做数码产品展示动画、工业设计方案对比的从业者来说，这个数模也能作为经典直板手机的结构参考，用来对比不同时期智能手机的外形设计演变，分析屏幕占比、按键布局、接口位置的设计逻辑。
