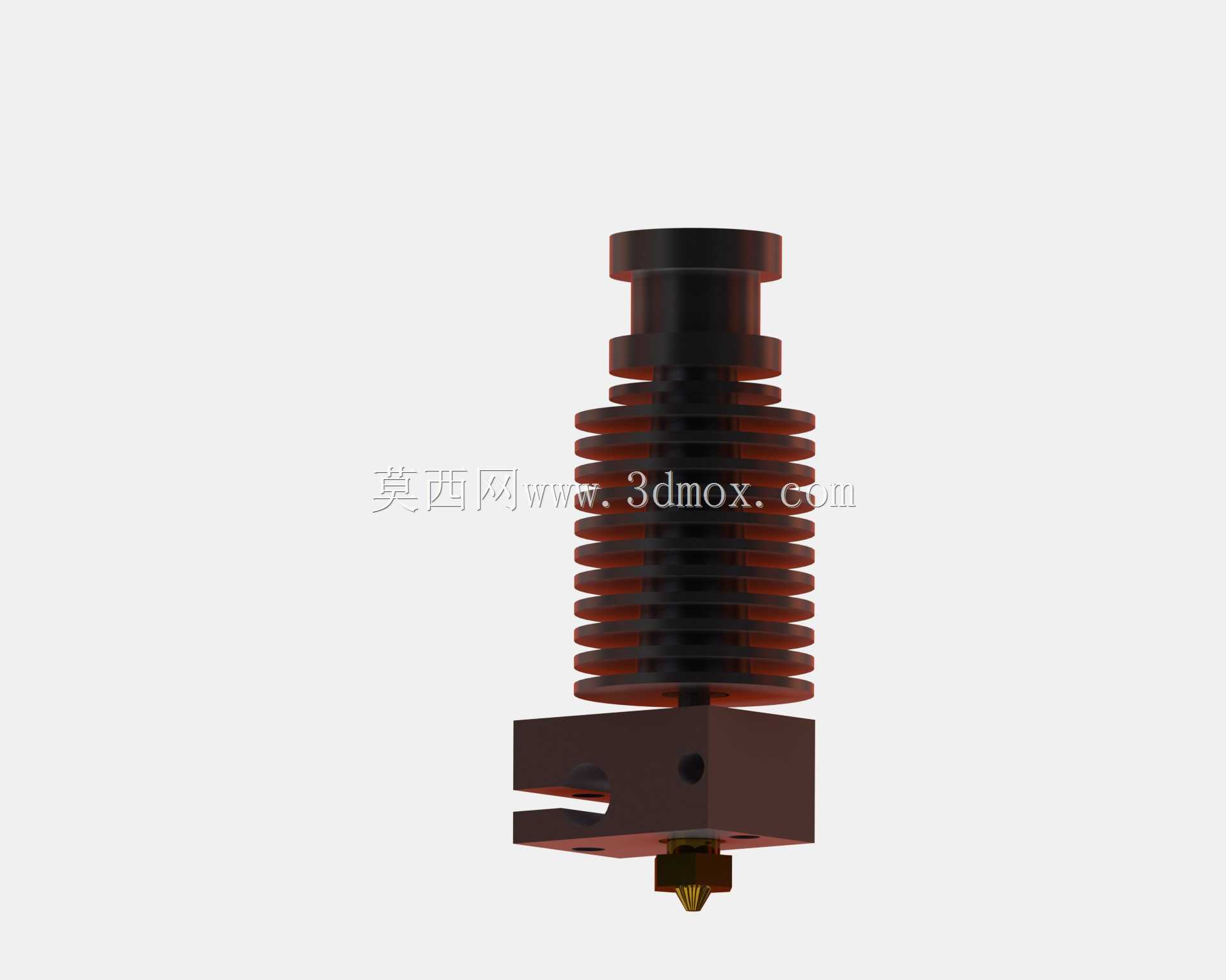

E3D V6挤出热端结构设计方案

　　在桌面级FDM熔融沉积成型设备的核心功能部件中，挤出热端直接决定了耗材熔融的稳定性、出丝精度以及长时间连续作业的可靠性，是整套设备打印成型环节的核心执行单元。本次梳理的E3D V6热端结构，是目前桌面级3D打印领域应用覆盖度极高的成熟方案，其结构设计经过多轮迭代优化，能够适配PLA、ABS、PETG、TPU等多种不同熔融温度、不同流动特性的打印耗材，在DIY改装设备、入门级商用打印机、小型工业级FDM设备中都有大量适配案例。

　　从实际使用场景来看，该热端需要承担耗材输送末端的加热熔融、恒温保持、精准出丝的核心功能，作业过程中需要将固态丝状耗材加热至对应材质的熔融温度区间，同时要避免热量向上传导导致耗材提前膨胀软化，引发送料卡顿、堵头等常见故障。设计过程中首先对热传导路径做了明确分区，上部的散热段采用多圈环形散热鳍片结构，通过增大与空气的接触面积，将加热块向上传导的余温快速散发，保证散热段内部的耗材始终保持固态，能够稳定传递送料机构施加的推送力，避免耗材在喉管内提前软化引发的送料阻力骤增问题。鳍片的间距、厚度以及整体高度都经过反复验证，既保证足够的散热效率，又不会因为整体尺寸过大挤占打印头周边的安装空间，适配常规的4010轴流风扇安装位，不需要额外定制散热组件即可完成装配。

　　中部的喉管作为连接散热段与下部加热块的核心衔接部件，采用低导热系数的材质做隔热隔断，尽可能阻断加热块向散热段的热传导路径，同时内部的走丝通道做了高精度的光滑处理，减少耗材推送过程中的摩擦阻力，避免耗材在通道内残留降解，降低长时间打印后的堵头概率。下部的加热块集成了加热棒与测温元件的安装孔位，孔位的位置设计保证加热元件产生的热量能够均匀传递到整个块体，让流经内部的耗材受热均匀，不会出现局部过热导致耗材碳化、或者局部温度不足导致熔融不充分的问题。加热块的侧面预留了喷嘴的安装螺纹孔，采用标准的螺纹规格，能够适配不同口径、不同材质的通用喷嘴，用户可以根据打印精度要求、耗材特性快速更换0.2mm到1.0mm不等口径的喷嘴，不需要对整个热端做拆解更换，降低后期维护的成本。最下端的喷嘴采用锥形流道设计，内部的熔融腔容积经过精准计算，既能够保证耗材充分熔融塑化，又不会因为腔室过大导致耗材停留时间过长引发降解碳化，喷嘴出口的端面做了平面度处理，保证打印过程中第一层耗材能够均匀附着在成型平台上，减少翘边、出料不均的问题。

　　从安装边界来看，整个热端的上部散热段采用标准圆柱外形，能够适配市面上绝大多数的E3D V6规格安装固定座，不管是钣金折弯支架、3D打印定制支架还是铝型材加工的固定座，都可以直接夹持固定，不需要额外做结构修改。加热块的外形尺寸控制在紧凑范围内，打印过程中不会与模型、成型平台发生干涉，最大打印倾斜角度下的安全间隙充足，能够满足常规尺寸模型的打印需求。整个热端的进料口采用标准的快插接头安装规格，能够直接对接通用的PTFE送料管，不管是近端挤出还是远端挤出的送料结构都可以适配，近端安装时可以直接固定在挤出机的出料端，减少送料路径的长度，提升柔性耗材的打印稳定性；远端安装时通过送料管连接，能够减轻打印头的整体重量，提升打印过程中的运动响应速度，减少高速运动时的惯性抖动。

　　在实际功能验证层面，该结构的温度控制稳定性表现优异，在常规200-260摄氏度的常用打印温度区间内，温度波动能够控制在±1摄氏度范围内，能够满足绝大多数工程塑料的打印温度要求。散热段的温度在正常作业时能够保持在耗材玻璃化转变温度以下，即使长时间连续打印也不会出现喉管内耗材软化的问题，大幅降低了连续作业过程中的故障概率。整个结构的拆装逻辑清晰，后期维护时只需要松开对应的固定螺丝即可完成喷嘴清理、喉管疏通、加热元件更换等操作，不需要复杂的专用工具，普通用户经过简单指导即可完成日常维护操作。针对不同的使用场景，该结构还可以通过更换不同材质的喉管、加热块、喷嘴来适配更高的打印温度，满足部分高温耗材的打印需求，结构本身的拓展性较强，不需要对整体安装尺寸做修改即可完成升级适配。
