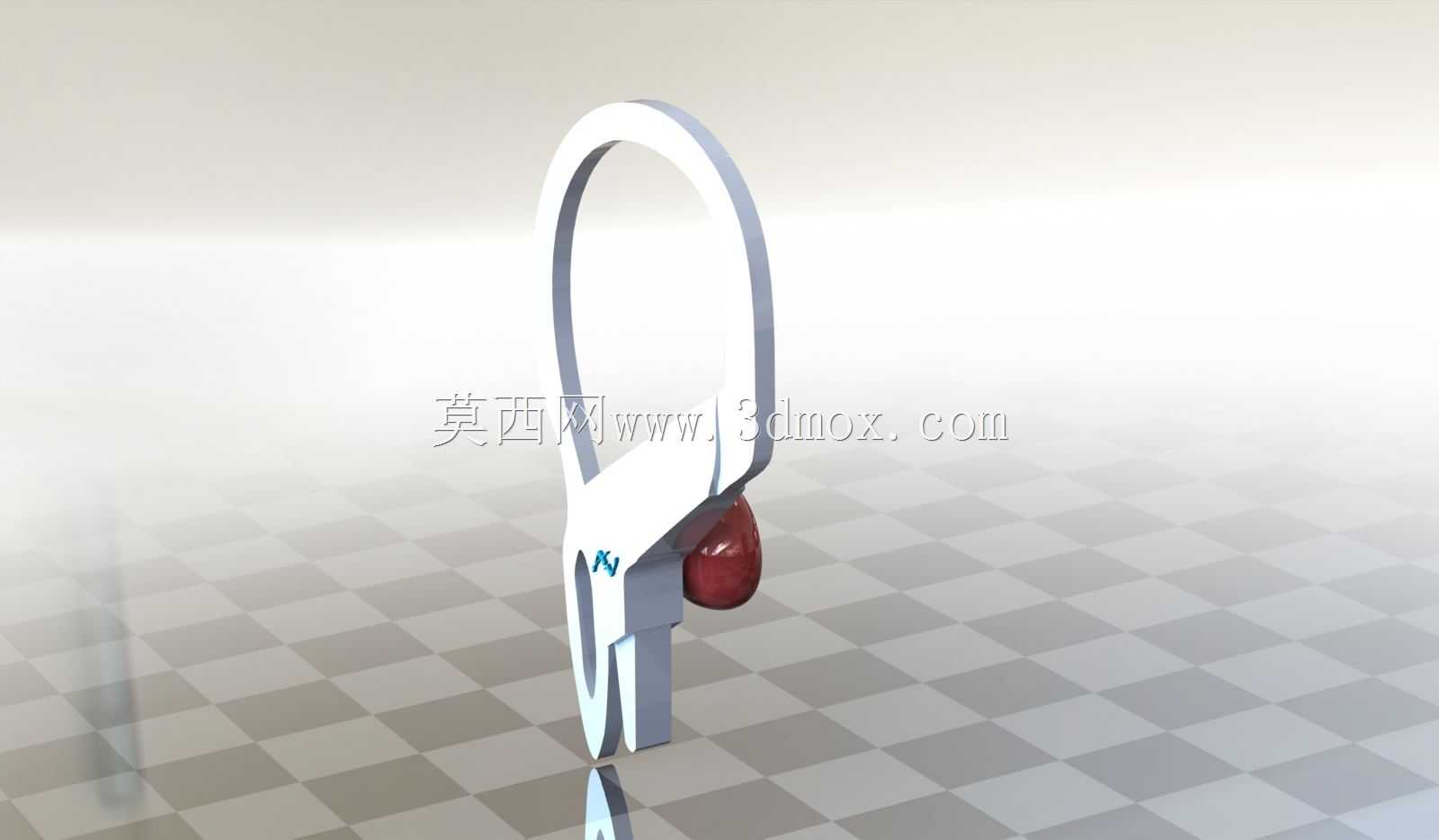

耳挂式智能手机配套耳塞结构设计

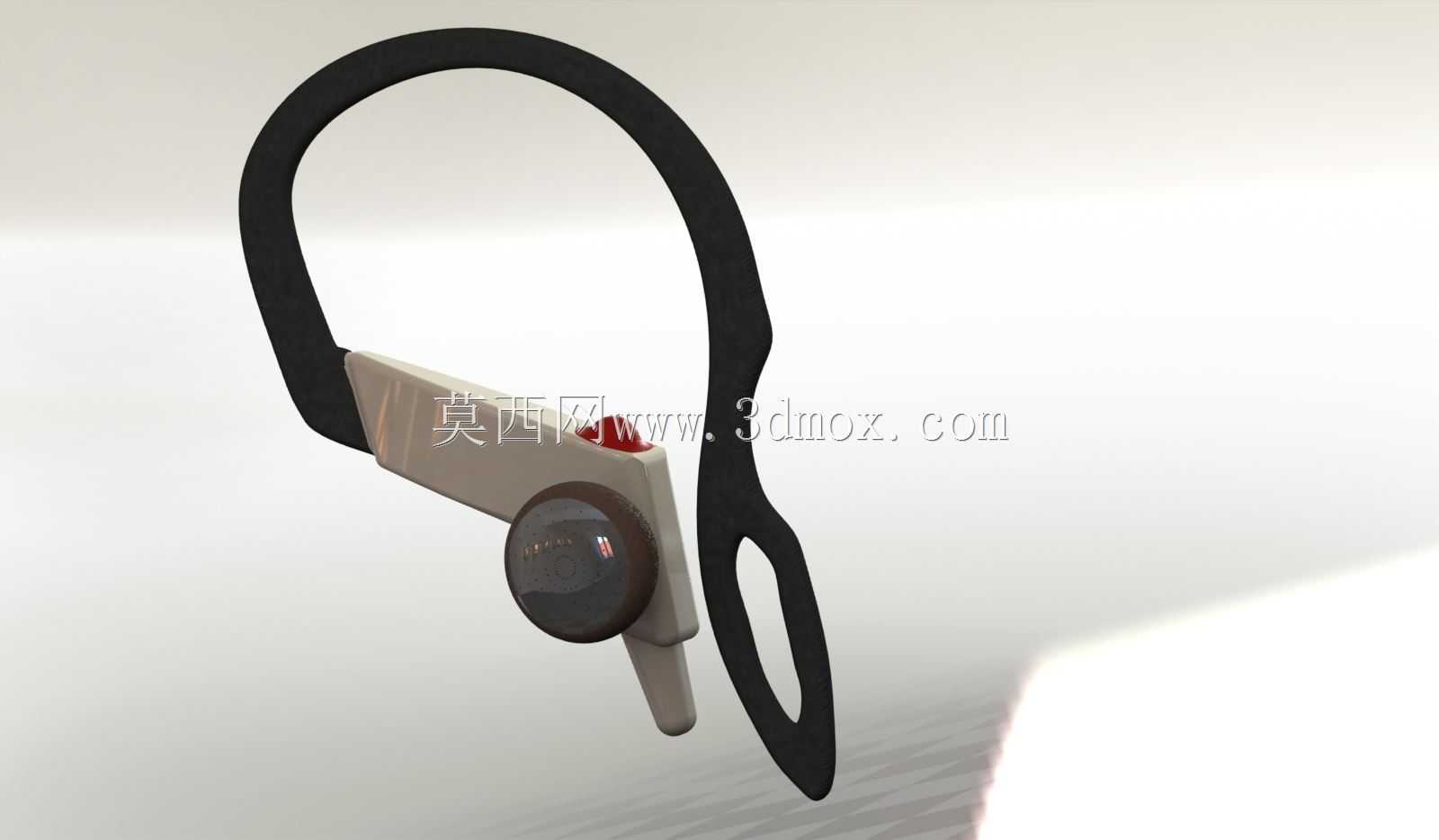

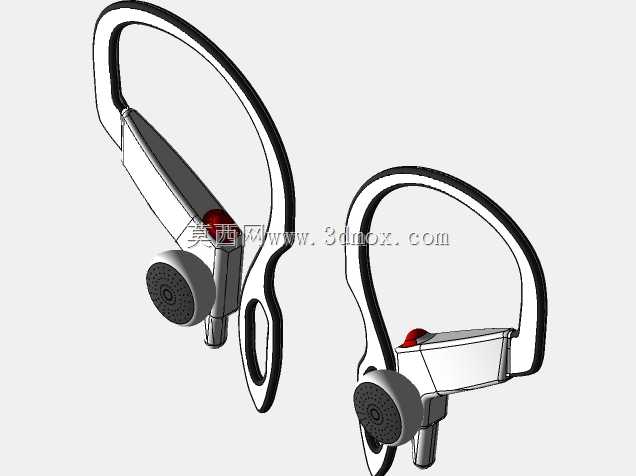

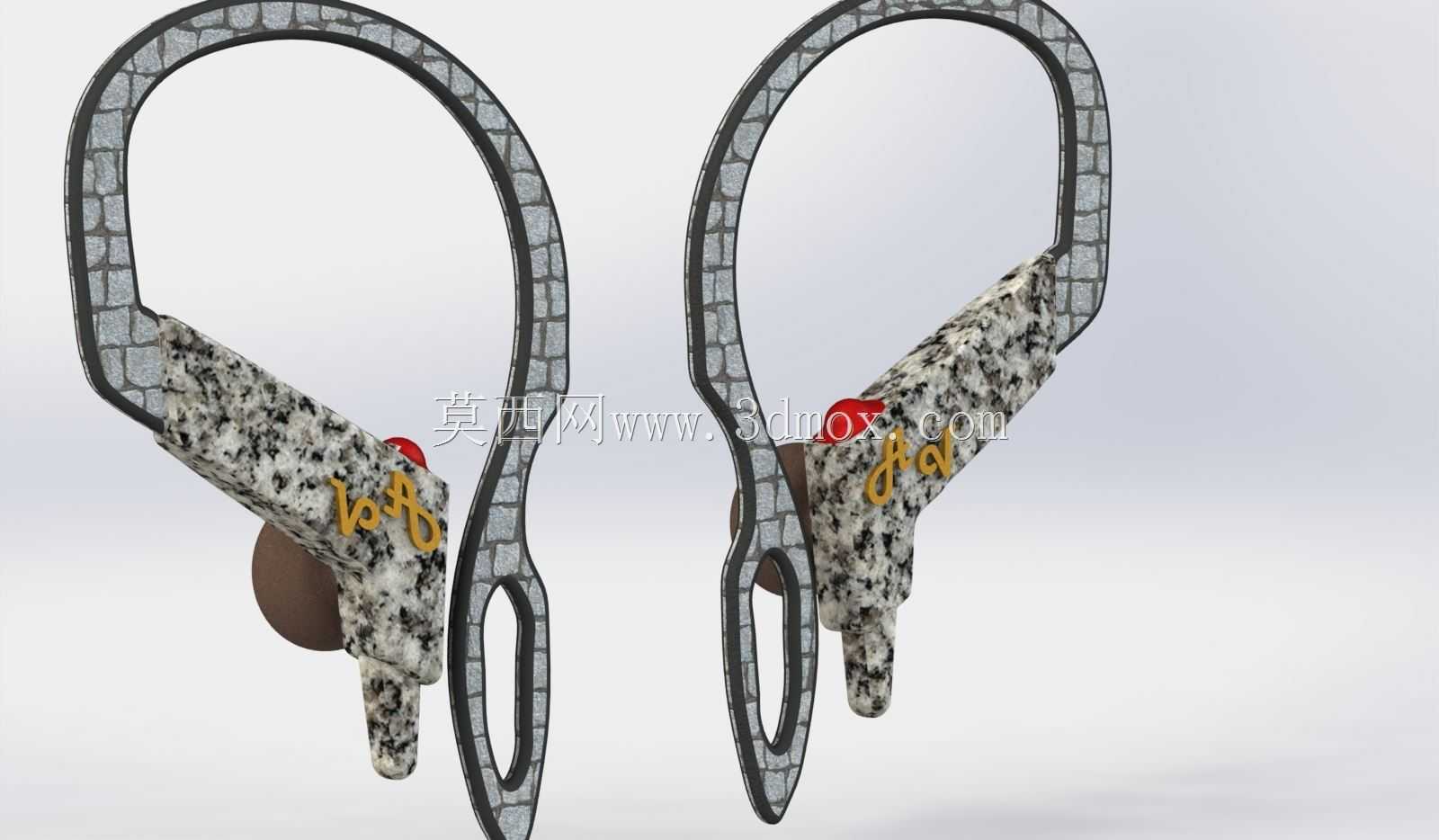

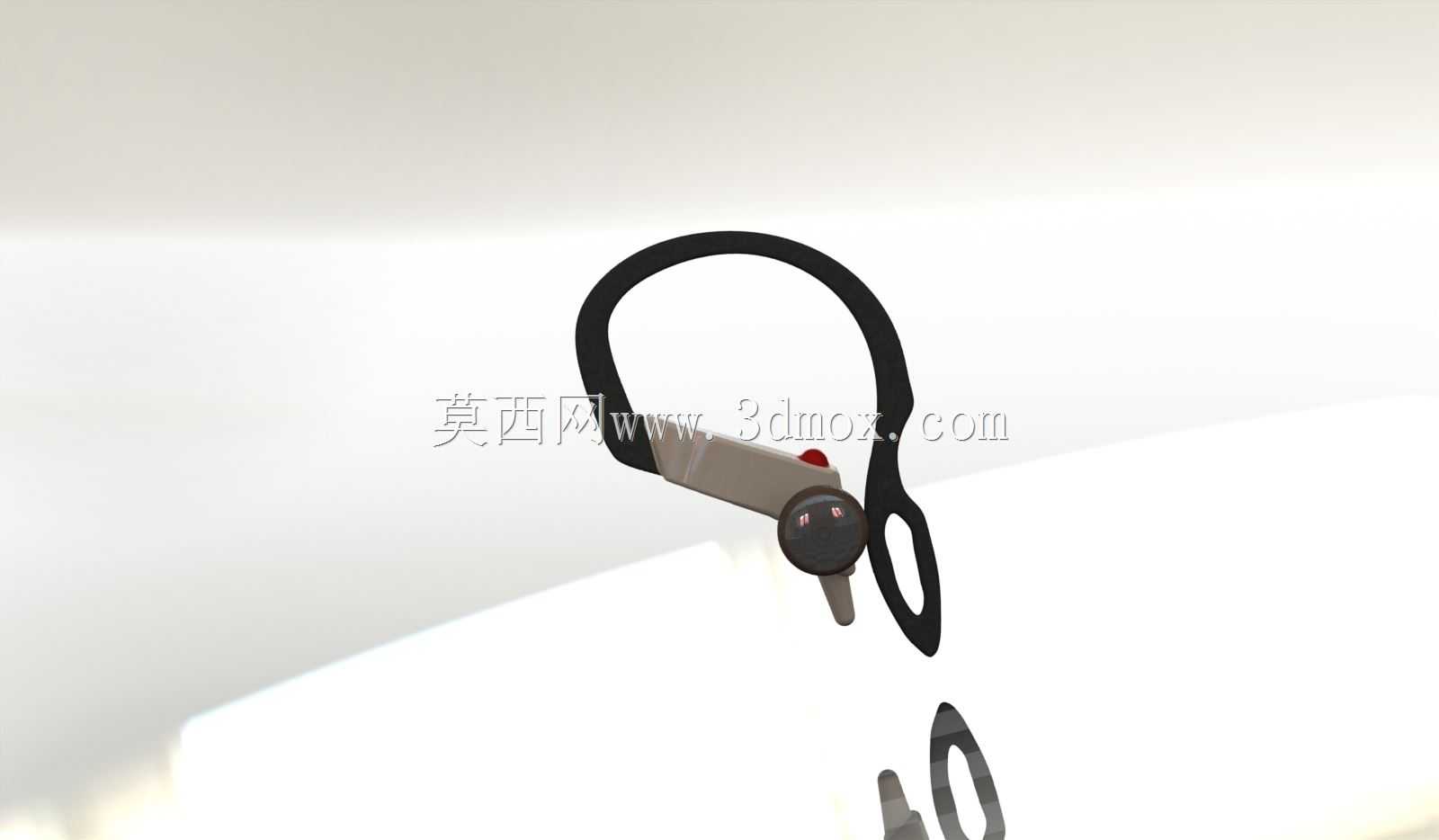

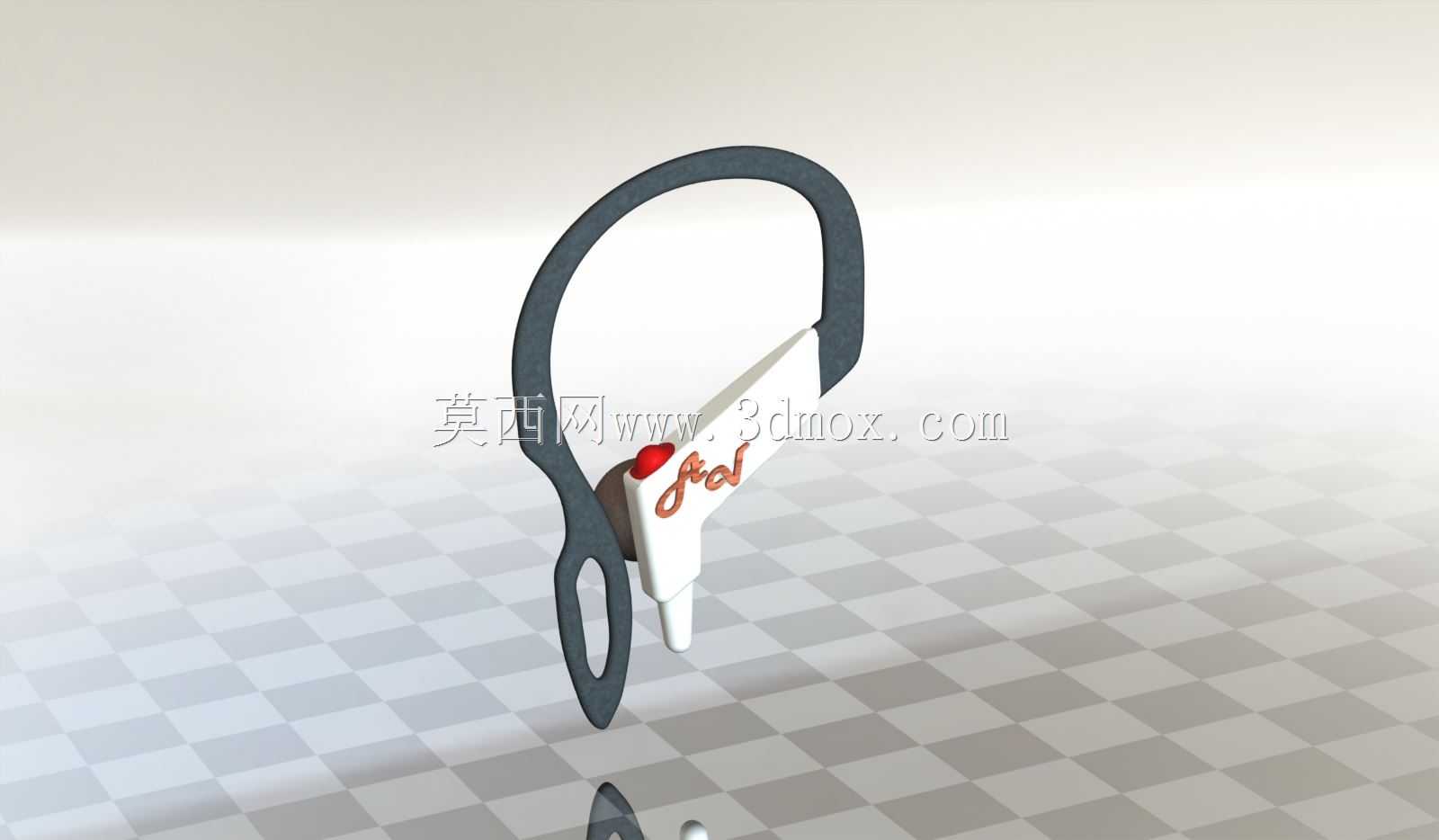

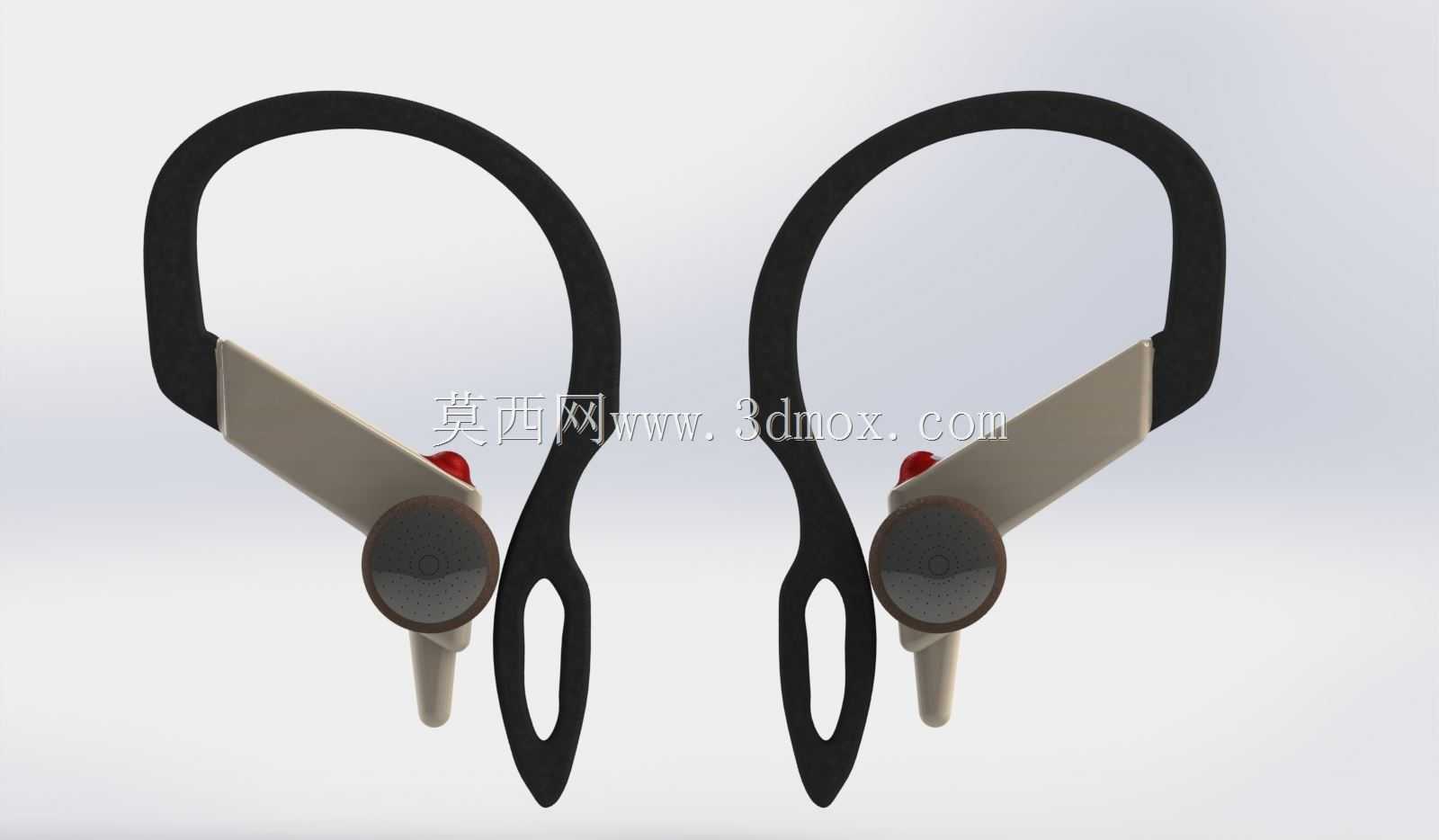

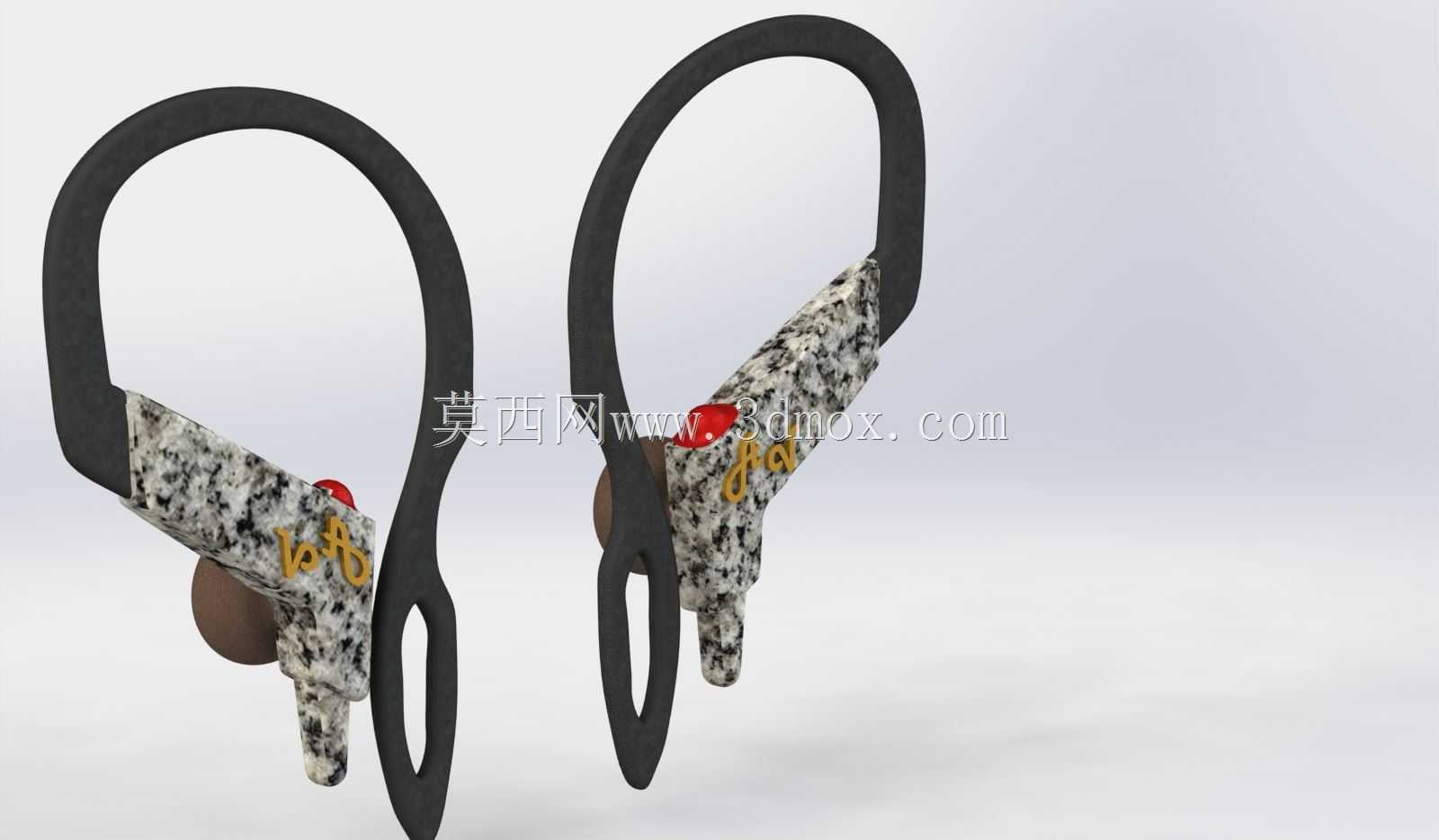

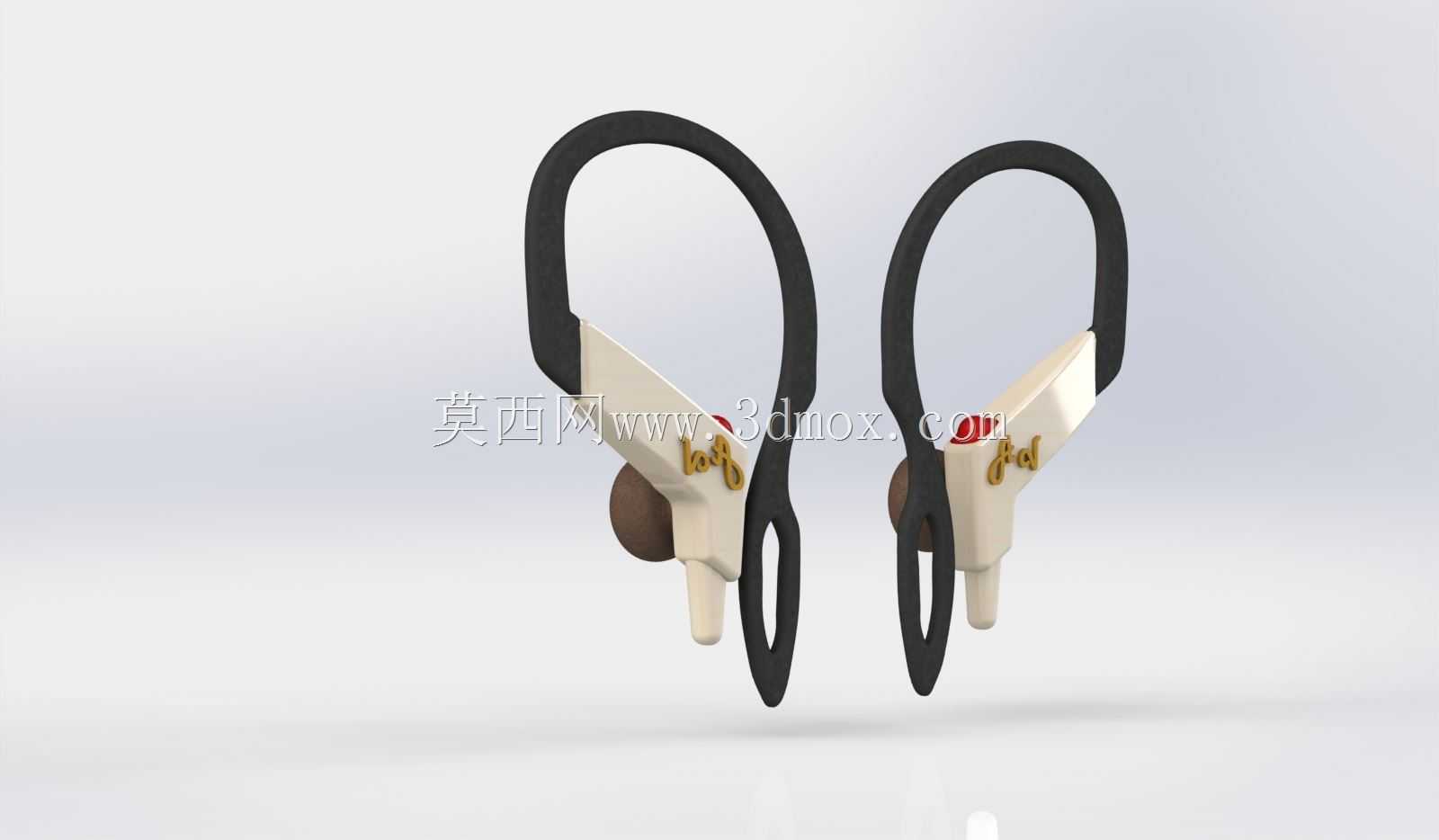

　　这款耳挂式耳塞的结构设计，核心适配智能手机日常使用场景，覆盖通勤通话、移动影音、户外随行等多类使用工况，在结构层面充分考虑了运动状态下的佩戴稳定性与长时间使用的舒适度平衡。从实际使用需求出发，设计阶段首先锚定了耳挂的贴合弧度，整体挂臂采用适配人体耳后轮廓的曲线构型，没有生硬的折角结构，挂臂截面做了渐变收窄处理，靠近耳廓上端的位置厚度控制在1.2mm，既保证挂臂自身的结构弹性，能适配不同耳型的轮廓差，又避免过厚结构挤压耳后皮肤造成长时间佩戴的压痕。入耳端的结构做了阶梯式收窄，最前端的出声嘴直径控制在4.8mm，适配常规通用硅胶耳套的安装尺寸，出声嘴根部做了0.5mm高的限位凸台，防止耳套安装过深堵塞出声孔，同时也能避免运动过程中耳套滑脱。

　　功能结构层面，耳塞的主体腔体与耳挂采用嵌入式连接结构，腔体侧面预留了功能按键的安装位，按键做了0.3mm的凸起行程，按压反馈清晰，不会出现误触或者按压无响应的问题。腔体内部预留了声学单元、蓝牙模组与微型电池的安装空间，各元器件的安装位之间设置了定位筋位，装配时不需要额外打胶固定，依靠筋位的过盈配合就能实现元器件的稳固，既提升装配效率，也方便后期的维修拆解。出线位置（针对有线版本的兼容设计）做了圆弧过渡的防折结构，弯折半径控制在3mm，能承受至少10000次的180度弯折测试，避免线材根部断裂的常见故障。

　　安装边界与尺寸适配方面，整体耳塞的重量控制在8g以内，耳挂的最大展开宽度为32mm，能适配耳宽在28mm-36mm区间的用户群体，腔体与耳挂的连接位置做了15度的角度可调设计，用户可以根据自身耳廓的角度微调佩戴角度，保证入耳端的贴合度，提升隔音效果与佩戴舒适度。出声端的角度做了12度的倾斜设计，刚好对准耳道的走向，不需要用户额外调整塞入角度，佩戴时就能自然贴合耳道，减少漏音问题。

　　设计过程中也充分考虑了不同使用场景的适配性，比如户外跑步场景下，耳挂的内侧做了细微的磨砂纹理，增加与皮肤之间的摩擦力，即使出汗也不会出现滑落的问题；日常通勤使用时，腔体的外壳做了圆弧过渡，没有突出的棱角，不会勾挂头发或者口罩挂绳。结构上还预留了拾音麦克风的开孔位置，开孔朝向嘴部方向，开孔处做了防尘网的安装槽，能阻挡日常使用中的灰尘、汗液进入腔体内部，延长产品的使用寿命。

　　从结构工程的角度看，这款耳塞的所有壁厚都控制在均匀的1.0-1.5mm区间，没有出现壁厚突变的位置，注塑生产时不会产生缩痕、气泡等成型缺陷，适合批量注塑生产。各零部件的拔模角度都控制在1度以上，不需要做特殊的模具结构就能顺利脱模，能有效降低生产的模具成本。装配环节的所有配合结构都采用卡扣式设计，没有复杂的装配工序，生产线工人只需要按照定位筋位按压就能完成组装，单台产品的装配时间可以控制在15秒以内，大幅提升量产的装配效率。
