CNC铣床五轴联动加工夹具附件

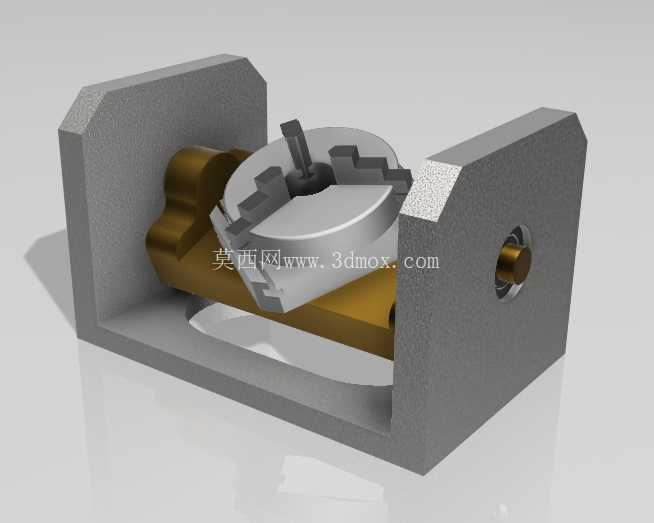

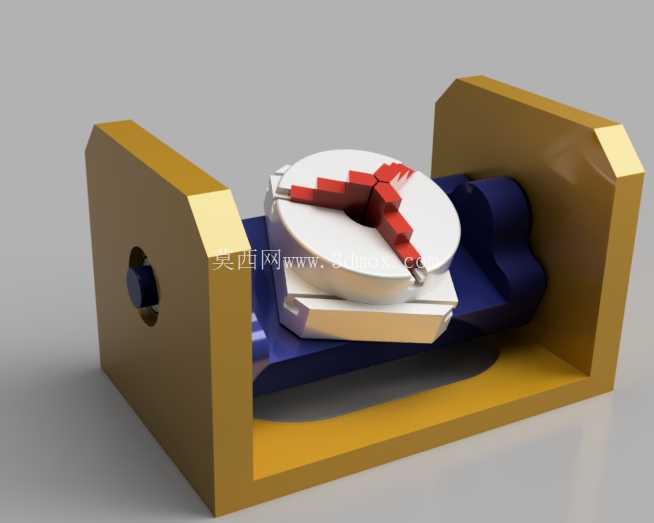

　　车间里常规三轴立式铣床遇到多面联动、斜孔斜槽、复杂曲面小件加工时，往往需要多次翻面找正，重复装夹带来的累计误差很难控制，这款五轴附件正是为中小型CNC铣床拓展多轴加工能力设计的配套工装，不需要对原有机床主体做大规模改造，就能在常规铣削工位上实现工件的多角度摆转与分度定位。从结构布局来看，整套附件采用双侧立式支承座跨接承载的形式，左右两块厚重的支承立板通过底部一体式基座连为整体，基座底面为平整安装基准面，可直接压紧固定在铣床工作台上，支承板内侧预留了足够的回转空间，避免摆转过程中工件、卡盘与床身发生运动干涉。

　　核心回转承载部位配置三爪自定心卡盘，卡盘端面均布的卡爪可同步收拢，对圆形、方形坯料实现快速定心装夹，卡盘后端的回转轴穿入两侧支承板的轴承孔位，其中一侧轴端延伸出支承板外侧，预留了驱动连接接口，既可以接驳数控回转动力单元实现联动摆转，也可以搭配分度盘做手动分度加工。支承立板顶部做了切角避让处理，并非单纯的减重设计，实际加工中立铣刀从斜向进刀时，切角轮廓能留出足够的刀具安全间隙，减少空刀路径，也避免刀柄高速移动时磕碰工装边缘。基座中部开设了下沉式避让空腔，工件朝下的加工面、贯穿孔加工时刀具可以完全穿透坯料，不会铣伤工装基准面，空腔同时承接加工过程中滴落的切削液与金属切屑，清理时只需将切屑从空腔侧口扫出即可，不会在工作台面堆积。

　　设计阶段首先校核的是支承跨距与刚性的平衡：跨距过小会限制卡盘可装夹的工件最大直径，跨距过大则回转轴受切削径向力时容易产生挠曲变形，因此两侧支承板的厚度取整体宽度的六分之一左右，轴承孔位周边做了局部加厚凸台，保证轴承装配后外圈受力均匀，重载铣削时不会出现孔位形变。安装边界方面，整套附件的底面长宽尺寸适配常规小型加工中心的T型槽间距，基座两端预留的压紧耳槽可以直接穿入机床标准压板螺栓，不需要额外制作过渡连接板；回转中心高度经过匹配设计，装夹后工件的最高回转轮廓低于常用BT40刀柄的最低安全换刀位置，机床自动换刀过程中不会发生碰撞。

　　实际应用场景里，这套附件多用于小批量精密零件的多面加工，比如液压阀块的斜向油孔、小型传动件的周向均布槽、异形曲面零件的一次装夹成型，原本需要三次以上翻面找正的工序，在这套工装上一次装夹即可完成，省去了反复打表找正的辅助工时，也消除了多次装夹带来的位置度误差。卡盘与回转轴的连接采用标准法兰接口，磨损后可以快速更换不同规格的卡盘，适配从十几毫米到百余毫米直径的坯料装夹需求；支承板内侧与回转部件之间留有密封间隙，可加装防尘挡片，阻挡铸铁、铝合金切屑进入轴承配合面，延长回转部件的维护周期。整套结构没有多余的复杂传动构件，基座与支承板采用一体式铣削成型，基准面一次加工完成，两侧轴承孔的同轴度可以稳定控制在较小公差范围内，出厂前只需对回转阻尼做微调，即可满足粗加工大切深、精加工高转速的不同铣削工况，对于预算有限、不想采购整机五轴机床的加工车间来说，是兼顾加工能力拓展与成本控制的实用配套工装。
