车用弧形弯臂式制动操作踏板结构

　　日常做整车底盘操控件建模时，制动踏板是绕不开的核心安全件，这次的弧形弯臂结构，是针对乘用车主驾脚部操作空间优化的方案。先从实际装车场景说，这个部件安装在主驾仪表台下方的制动踏板支架上，上方连接真空助力器的顶杆，下方的踩踏面正对驾驶员右脚的常规放置位置，匹配多数乘用车的坐姿人机工程设定，驾驶员踩下时不需要大幅挪动脚部，从油门踏板切换到制动踏板的行程刚好符合常规驾驶的脚部移动轨迹。

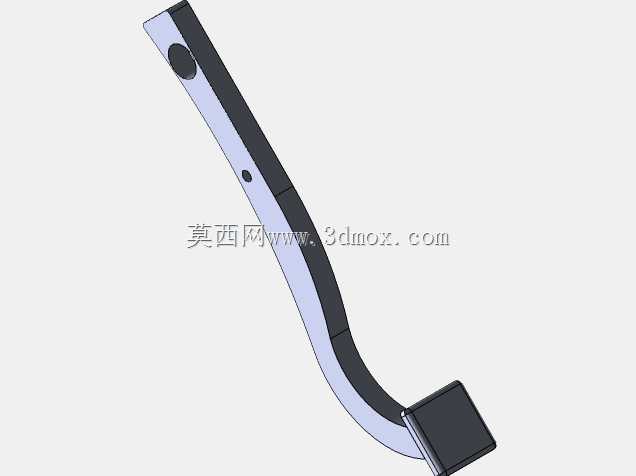

　　从功能特性来看，这个踏板采用弯臂式结构，相比直臂踏板，能在有限的驾驶舱下部空间里，调整踩踏力的传递角度，让驾驶员施加的脚踏力更顺畅地传递到助力器顶杆，减少力传递过程中的损耗。臂身的弧度是经过人机校核的，在踏板全行程运动过程中，臂身不会和周边的内饰板、转向柱护板、油门踏板臂产生运动干涉，预留的安全间隙能覆盖整车制造的公差累积，避免装车后出现卡滞、摩擦异响的问题。踏板上端的铰接孔是安装基准，孔位的同轴度、孔臂的厚度都经过强度校核，承受常规制动的最大踩踏力时不会出现塑性变形，臂身上的小圆点是减重孔位，在不降低结构强度的前提下，减少零件自身重量，符合整车轻量化的设计方向。下端的踩踏块采用方形带防滑纹理的结构，增大鞋底和踏板面的摩擦力，雨天鞋底带水或者沾有泥沙时，也不会出现打滑的情况，踩踏块和臂身采用卡接加螺栓固定的方式，后期如果踩踏块磨损可以单独更换，不需要更换整个踏板臂，降低售后维护成本。

　　设计思路上，首先确定的是踏板的杠杆比，根据整车制动系统需要的助力器输入力、驾驶员常规舒适踩踏力的范围，反推踏板臂的力臂长度，再结合主驾的脚部空间、地毯厚度、脚垫的安装厚度，调整臂身的弯曲弧度，保证踏板的初始高度、踩踏行程都符合人机工程要求，踏板的自由行程、工作行程的比例匹配制动系统的调校需求，踩下初段有合适的虚位，中段制动力线性增长，末段有足够的支撑力，不会让驾驶员踩到底还觉得软。安装边界方面，上端铰接点的位置和踏板支架的安装孔位完全匹配，铰接轴的直径、衬套的尺寸都沿用同平台车型的通用件，减少新开模的成本，臂身运动的包络面和周边部件预留至少10mm的安全间隙，考虑到低温下内饰件的变形、车辆长期使用后支架的轻微位移，这个间隙能覆盖全生命周期的使用场景，不会出现干涉问题。另外臂身的截面采用变厚度设计，靠近铰接点的位置受力最大，截面厚度更大，靠近踩踏块的位置受力更小，截面适当减薄，在保证强度的前提下进一步减重，表面采用喷塑处理，兼顾防锈和耐磨的需求，长期使用不会出现锈蚀掉漆的问题。

　　实际建模过程中，要先确定铰接点、助力器顶杆连接点、踩踏面中心点这三个硬点坐标，再根据硬点位置绘制臂身的引导线，引导线的曲率要顺滑，不能有锐角拐点，避免应力集中，然后根据截面尺寸扫掠出臂身的基础实体，再添加铰接孔、减重孔、踩踏块安装位这些细节特征，最后做运动仿真，模拟踏板从初始位置到踩到底的全行程运动，检查和周边部件的间隙，再做有限元强度分析，在最大踩踏力工况下查看应力分布，对应力集中的位置做圆角过渡优化，确保零件的疲劳寿命满足整车使用要求。
