碳纤维材质一级方程式赛车方向盘结构设计

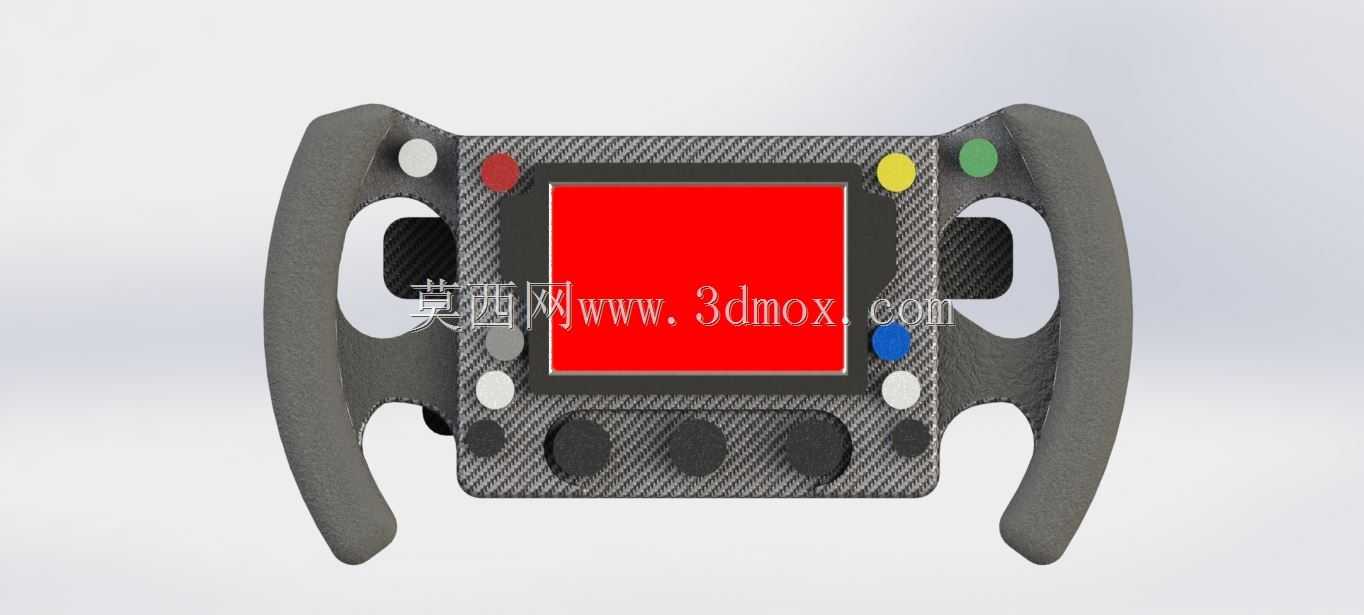

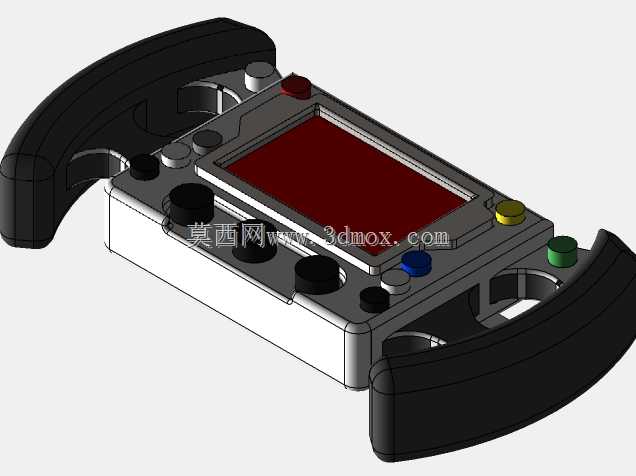

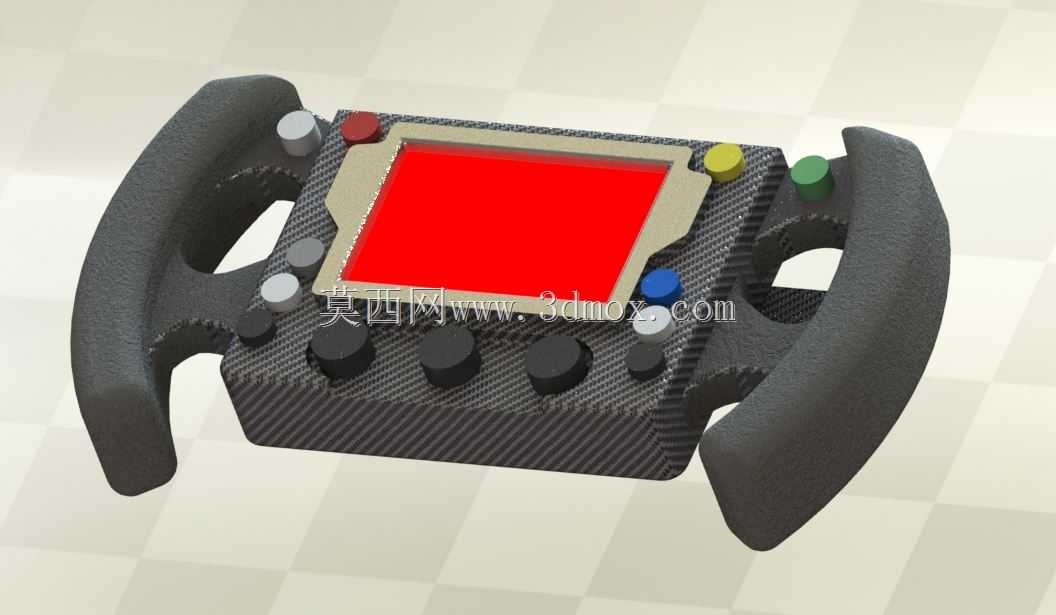

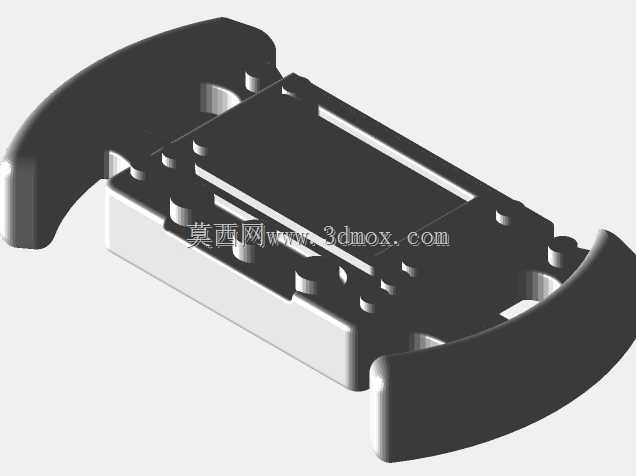

　　在方程式赛车的整车操控系统中，方向盘是车手与车辆交互最直接的核心部件，区别于民用车辆的转向部件，赛车方向盘需要在极端的驾驶工况下，兼顾轻量化、操控精度、功能集成度与握持可靠性，本次呈现的方向盘结构，正是针对方程式赛车驾驶场景做的针对性设计。从实际应用场景来看，这类方向盘主要适配单座方程式赛车的驾驶舱布局，安装位置与车手胸部保持合理的操作距离，不需要像民用车方向盘那样预留大角度的转向冗余，因为方程式赛车的转向比设置极小，方向盘左右转动总行程通常不超过180度，车手在过弯时不需要交叉手打方向，这也决定了方向盘的外形不需要做完整的环形设计。该方向盘采用左右对称的握持段设计，握持区域做了贴合手型的曲面凹陷，表面做防滑纹理处理，

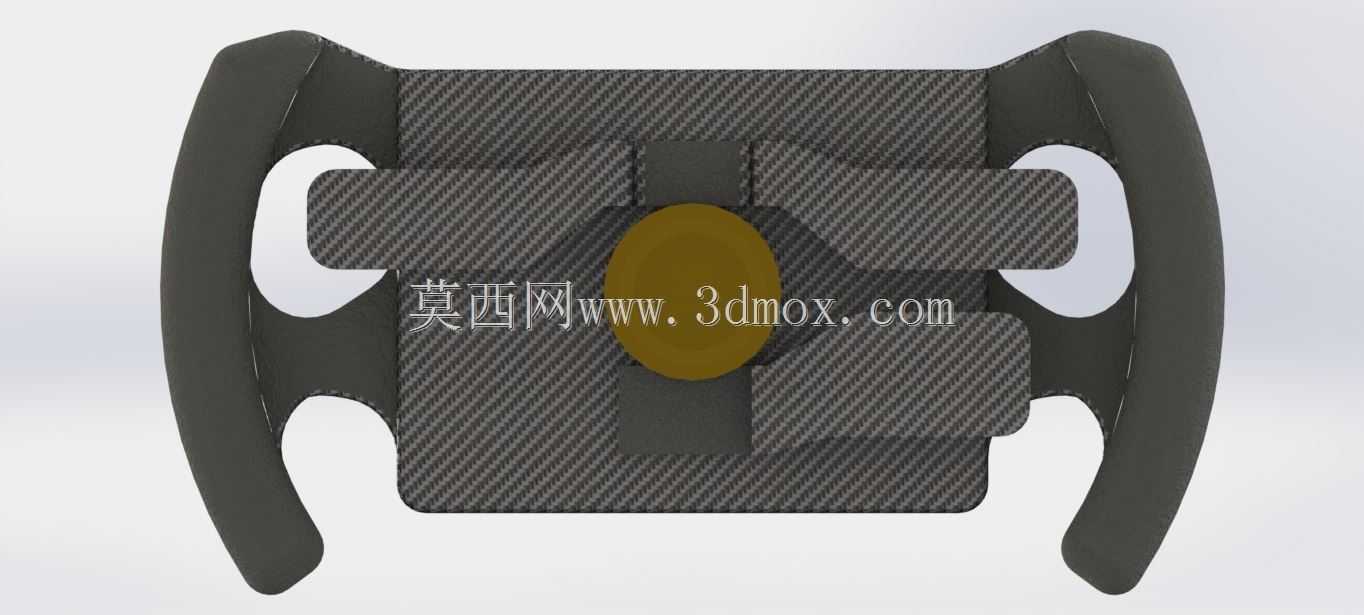

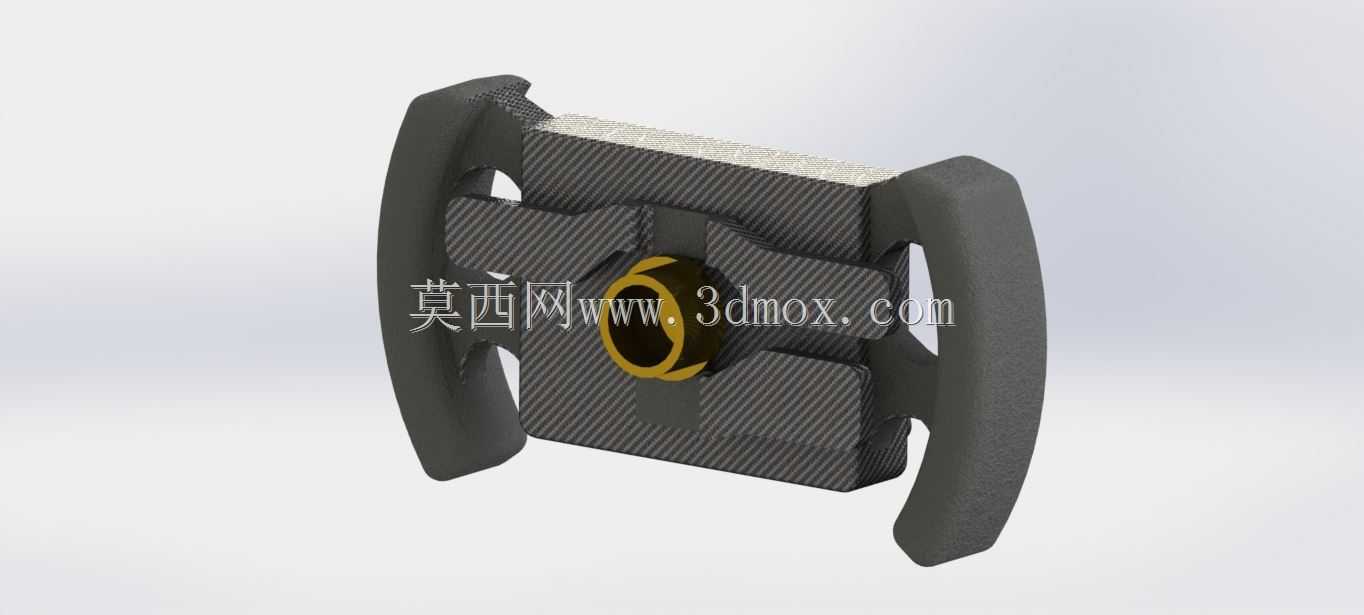

　　匹配赛车手套的摩擦系数，即使在高G值过弯、车手手部承受侧向载荷的情况下，也能稳定握持不会打滑。方向盘主体实心结构采用碳纤维材质成型，这种材料的比强度远高于传统金属材料，在保证结构刚性足以承受转向施力、按钮按压力度的前提下，能把整体重量控制到极低水平，降低转向柱的负载，同时减少方向盘自身的转动惯量，让转向操作的响应更跟手。功能集成层面，方向盘中央区域预留了显示屏安装位，屏幕周边做了阶梯式的安装止口，能够嵌入固定尺寸的赛车仪表显示屏，用来实时显示车速、转速、水温、胎压、圈速等核心驾驶数据，车手不需要移开视线看仪表台，目光保持在前方赛道的余光就能读取关键参数。屏幕周边环绕布置了多组不同颜色的功能按键，不同颜色对应不同的功能逻辑，比如红色按键通常对应动能回收调节、超车模式触发，黄色、绿色、蓝色按键分别对应雨刷、无线电通讯、维修区限速等功能，按键的凸起高度做了差异化设计，车手佩戴厚款赛车手套也能通过触感区分不同按键，不需要低头确认就能完成盲操作，避免驾驶时分心。按键下方布置了三个等距的旋钮结构，用来调节刹车比、动力输出映射、差速器锁止率等需要多档位调节的车辆参数，旋钮表面做了滚花处理，戴手套操作时也能获得足够的摩擦力，不会出现拧动打滑的情况。从安装边界来看，方向盘背部预留了标准的快拆结构安装位，能够匹配通用规格的赛车方向盘快拆基座，安装后方向盘与转向柱的同轴度公差控制在极小范围内，不会出现高速转动时的抖动问题。

　　整体的外形宽度控制在适配方程式赛车驾驶舱横向空间的范围内，不会在转向时碰到驾驶舱两侧的防滚架结构或者座舱护板，握持段的厚度经过人体工学优化，车手长时间握持比赛也不会出现手部过度疲劳的问题。这类结构除了直接用于赛事车辆的操控部件装配之外，也非常适合作为展示用途的3D打印原型，用来做赛车文化展示、驾驶模拟器的操控部件改装，打印制作时可以按照实际使用需求选择不同的材料，如果是用于模拟器使用，可以在内部预留走线空间，把按键、屏幕的连接线通过转向柱中心的通孔引出，连接到模拟器的控制板卡，实现真实的操控反馈；如果是用于静态展示，可以直接采用碳纤维纹理的耗材打印，还原真实赛车部件的质感，不需要额外做表面处理就能获得不错的展示效果。设计过程中，

　　所有的按键安装孔、屏幕固定位都做了安装间隙预留，考虑到不同加工工艺的公差范围，卡扣结构的变形量也做了对应计算，不管是采用碳纤维模压成型还是3D打印制作，都能顺利完成装配，不会出现零件干涉装不上的问题。握持区域的曲面经过多次人体工学验证，贴合普通人手掌自然握持的弧度，手指自然放置的位置刚好对应各个功能按键的位置，操作时不需要大幅度移动手指就能触碰到所有常用功能按键，这一点在高速驾驶的场景下尤为重要，零点几秒的操作延迟就可能影响圈速甚至引发驾驶失误。方向盘整体的受力结构做了加强处理，握持段与中央主体的连接位置做了圆弧过渡，避免应力集中，即使在紧急情况下车手大力掰动方向盘，也不会出现结构断裂的问题，完全满足赛事场景下的强度要求。
