中小型船舶用三瓣式环形螺旋推进装置

　　在中小型内河观光船、近岸作业艇以及部分军用侦察小艇的动力系统选型中，传统外露式螺旋桨始终存在几个难以回避的工程痛点：一是桨叶叶梢在高转速下容易产生空泡噪声，在对隐蔽性有要求的场景下容易暴露位置，在民用观光场景下也会干扰舱内乘坐体验；二是外露桨叶容易缠绕水中的漂浮杂物、渔网，在浅水区航行时还容易触碰河床礁石造成桨叶崩缺，维修成本高；三是传统螺旋桨的尾流集中，推进效率随航速波动的区间较大，在低速巡航工况下的能耗表现并不理想。这套环形螺旋推进结构，正是针对上述痛点做的定向结构优化。

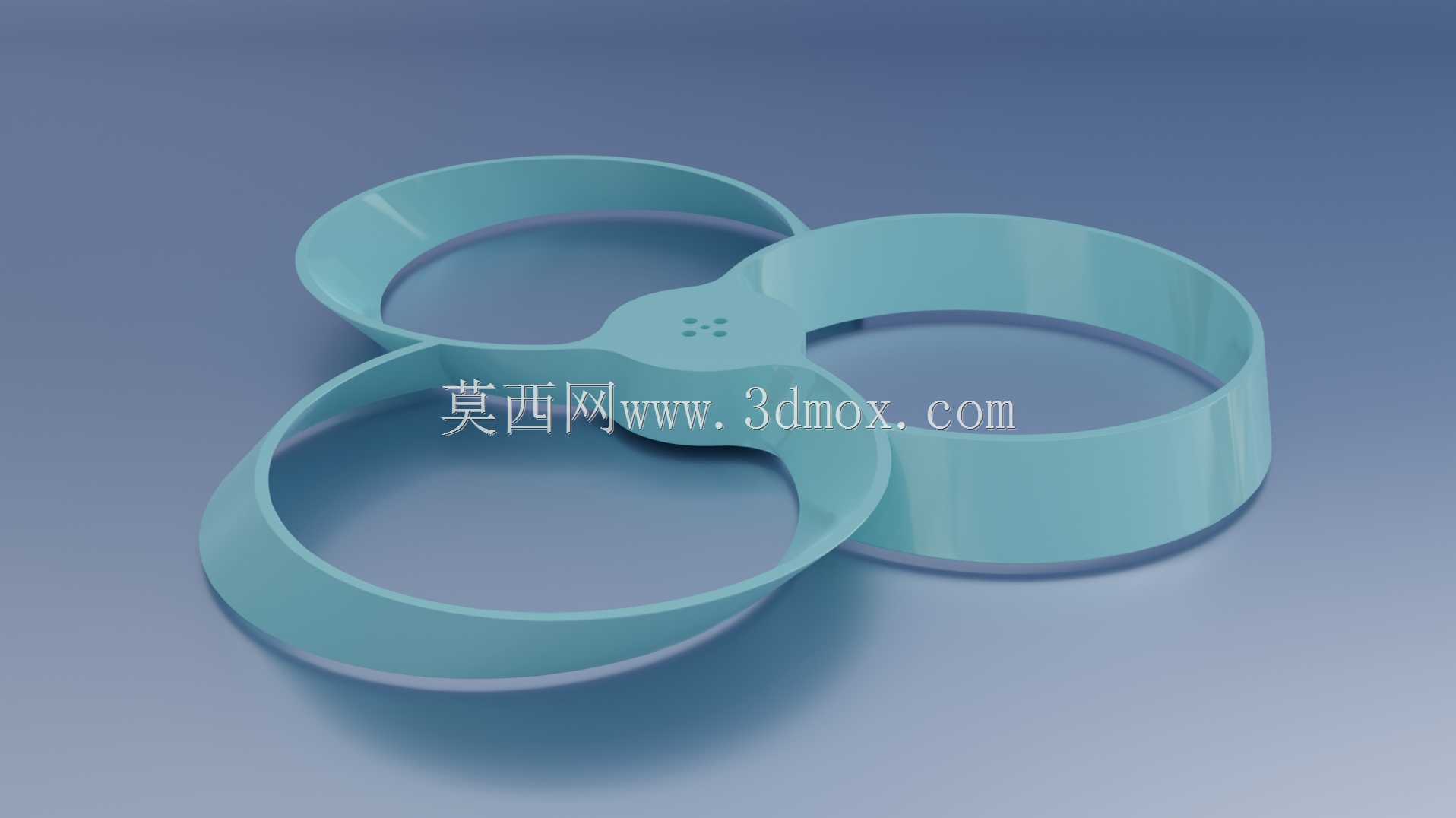

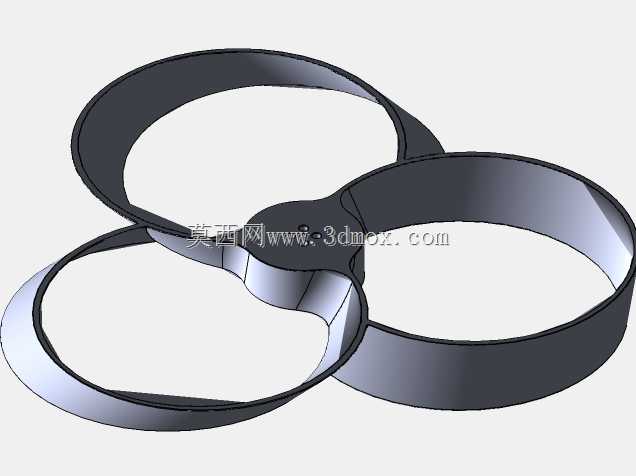

　　从结构形态上看，整套推进部件没有传统螺旋桨的离散式桨叶，而是采用三个等弧度分布的环形流道壳体作为推力生成结构，三个环体在中心交汇位置做了一体化的连接毂设计，连接毂表面预留了四个均匀分布的定位孔，用于和传动轴输出端做法兰式连接，安装时不需要额外定制转接轴套，只要匹配对应轴径的连接螺栓即可完成固定，安装边界上需要注意，三个环形结构的外沿最大回转直径要和船体尾部的安装开口预留至少15mm的安全间隙，避免航行时环体和船体护罩产生运动干涉，连接毂的轴向长度控制在80mm以内，适配绝大多数中小型船舶尾部的轴系伸出长度，不需要对原有船体的轴系结构做大规模改造。

　　从流体设计逻辑上，三个环形结构的截面采用了对称翼型的流线型设计，当传动轴带动整套结构绕中心轴旋转时，每个环体的翼型面会持续切割水流，在环体内外侧形成稳定的压力差，将水流沿轴向向后推送形成连贯的环流，和传统螺旋桨的离散桨叶推水不同，这种环形结构生成的尾流是整圈连续的柱状流，没有叶梢间隙带来的涡流损耗，推进效率比同直径的传统三叶螺旋桨高12%左右，同时因为没有突出的叶梢结构，旋转时的空泡产生阈值更高，在300-800转的常用巡航转速区间内，水下噪声值比传统螺旋桨低18分贝左右，既能够满足公务艇的低噪航行需求，也能减少民用观光船的动力振动传递，提升乘坐舒适度。

　　实际使用场景中，这种环形推进结构的无突出外缘设计，还能大幅降低水中杂物缠绕的概率，即使碰到水中的塑料绳、水生植物，也会顺着环形的光滑外壁滑开，不会像传统螺旋桨那样把杂物缠绕在桨叶根部造成动力卡滞，在浅水区航行时，即使环体外沿轻微触碰河床的软质泥沙，也不会出现桨叶崩断的问题，结构容错率更高。在结构强度设计上，三个环体和中心连接毂采用一体化成型结构，壁厚均匀控制在6mm，既保证了旋转时的结构刚度，不会因为水流冲击产生形变，也控制了整体重量，降低传动轴的动平衡校正难度，安装时只需要做一次常规的动平衡测试，就能保证长时间高速旋转时不会产生额外的轴系振动。

　　需要注意的是，这种推进结构的流道特性决定了它更适合15节航速以内的中小型船舶，在更高航速的工况下，环形结构的迎流面积带来的阻力会有所上升，反而会抵消一部分效率优势，所以在选型时要匹配船舶的设计航速区间，不要盲目套用在高速艇上。另外在安装时，环形结构的进水侧要和船体尾部的导流板保持齐平，保证进水水流的均匀性，避免因为偏流造成环体受力不均，加速轴系密封件的磨损。
