520节距六十齿摩托车传动链轮结构

　　这款链轮适配520规格传动链条，共设置60个啮合轮齿，中心安装孔径对应5/8英寸规格的输出轴，是链传动系统里的核心从动部件，常见于中小排量越野摩托车、轻型全地形车的后级传动位置，也可用于低速重载的轻工输送线、农用小型机具的动力传递环节，工作时和链条逐齿啮合，把发动机或者驱动电机输出的扭矩转化为轮组或者执行机构的转动力矩，相比齿轮传动，它的中心距适配范围更宽，对安装基座的形位公差容忍度更高，不需要密闭的润滑腔体也能稳定工作，在多粉尘、户外露天的作业场景里维护成本更低。设计阶段首先锁定了520链条的啮合参数，齿形轮廓按照链节滚子的接触曲率做了修形，每个齿的受力面预留了0.12mm的啮合间隙，避免链条高速运转时因为热胀冷缩出现卡滞、

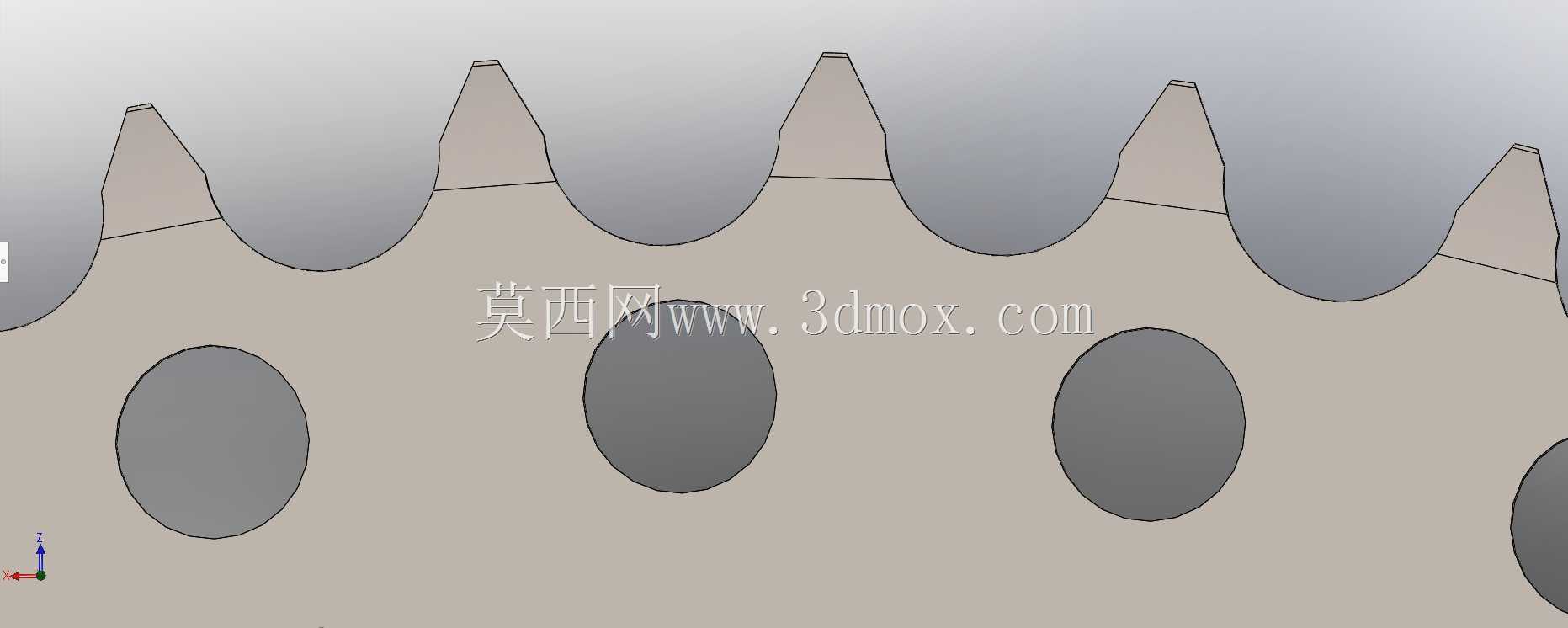

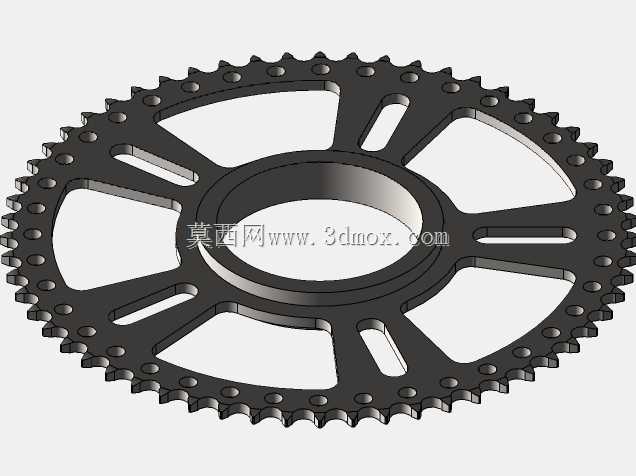

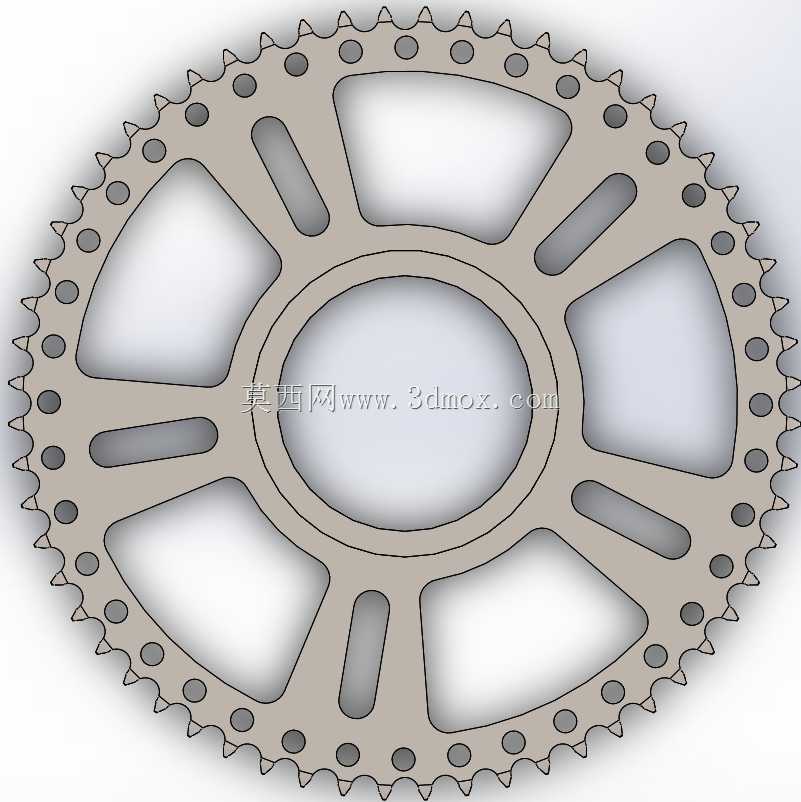

　　跳齿的问题，齿面做了随机微弯曲的曲面处理，不是传统的平直齿廓，这种结构能让链节滚子和齿面的接触从线接触逐步过渡到面接触，降低局部接触应力，减少啮合过程中的冲击噪音，也能抵消一部分链条安装时的轻微偏摆误差。轮体的减重设计没有采用规则的均匀镂空，而是根据轮盘的应力分布做了非对称的开槽，靠近安装孔的辐条位置保留了足够的径向厚度，抵抗大扭矩输出时的辐条扭转变形，外圈齿根位置的环形加强筋做了等强度过渡，避免应力集中在镂空槽的边角位置，每个镂空槽的边角都做了R3以上的圆角处理，消除铣削加工或者冲压成型时的应力开裂隐患，轮盘上均匀分布的小孔是安装固定孔，对应不同规格的轮毂安装孔位，可以适配多款同节距需求的后轮轮毂，不需要额外做转接法兰。

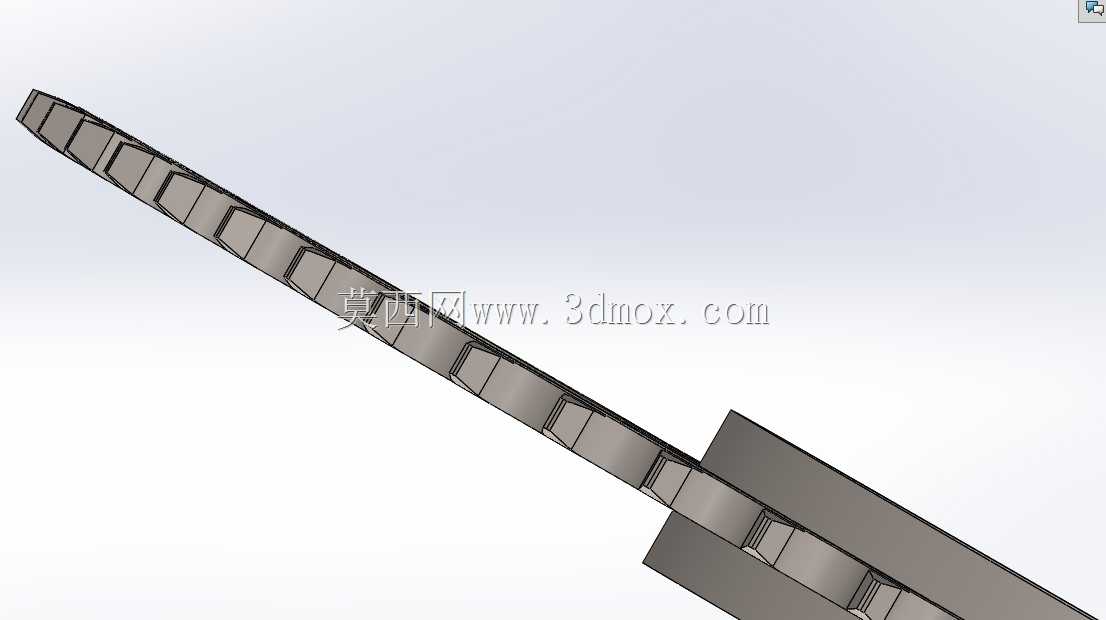

　　安装边界上，轮盘的轴向厚度控制在和520链条内节内宽匹配的尺寸，安装时和前小链轮的共面度误差需要控制在0.2mm以内，避免出现偏磨、掉链的问题，中心孔和输出轴的配合选用过渡配合，配合公差控制在H7/k6区间，既方便装配拆卸，也能避免大扭矩下出现孔轴打滑、键槽剪切失效的问题。实际使用中，这种60齿的大从动链轮属于减速比偏大的配置，能把动力输入端的高转速低扭矩转化为低转速大扭矩输出，适合需要大牵引力的爬坡、重载牵引场景，轮齿的磨损寿命比普通平直齿廓的链轮提升约15%，因为齿面的微曲结构能让磨损均匀分布在整个齿面接触区，不会出现局部过度磨损导致的齿形失效，辐条上的长条形开槽还能在运转时带动周边空气流动，带走一部分链条和齿面摩擦产生的热量，

　　降低长时间连续运转时的齿面温度，减少润滑脂的高温流失。建模过程中对每个轮齿的齿距误差做了逐齿校验，相邻齿距的累计误差控制在0.05mm以内，保证和链条啮合时的传动平稳性，不会出现周期性的转速波动，轮盘的端面跳动量控制在0.1mm以内，避免高速运转时出现链条横向摆动的问题，所有的镂空结构都做了拔模斜度处理，如果采用冲压或者粉末冶金工艺生产，可以直接脱模不需要后续的二次机加工，降低量产的加工成本。
