参数化DIN导轨适配安装支架结构设计

　　在工业电气柜、自动化控制模组、分布式传感单元的现场部署场景中，DIN导轨作为标准化安装载体，承担着各类电气元件、功能模块的快速固定与排布作用，其统一的截面尺寸规范让不同厂商的适配元件能够实现无差别卡装，但实际项目中经常遇到非标准功能组件、定制化传感模块、3D打印适配结构无法直接卡入标准DIN导轨的问题，这类场景下就需要定制适配支架来完成过渡连接。

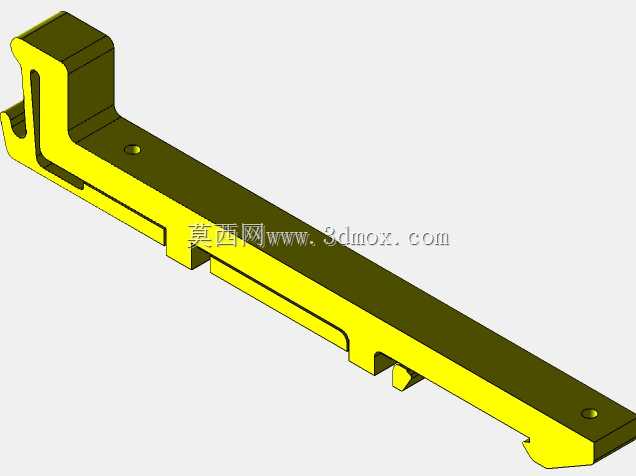

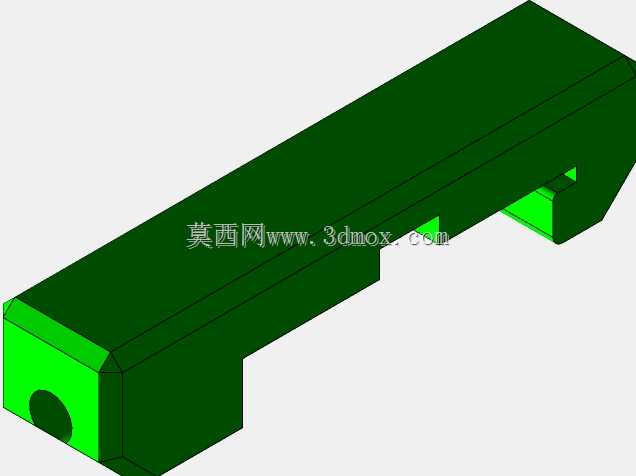

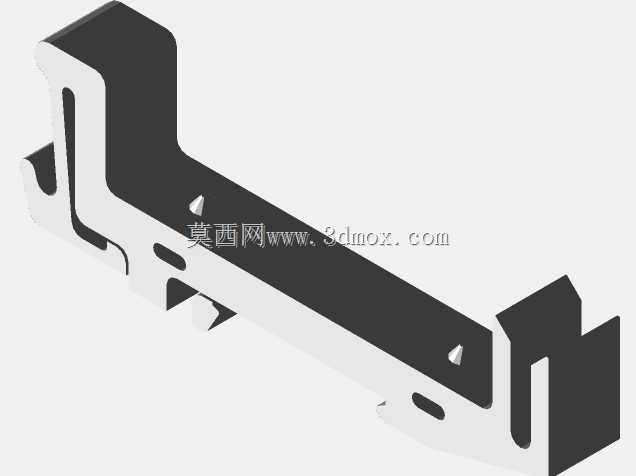

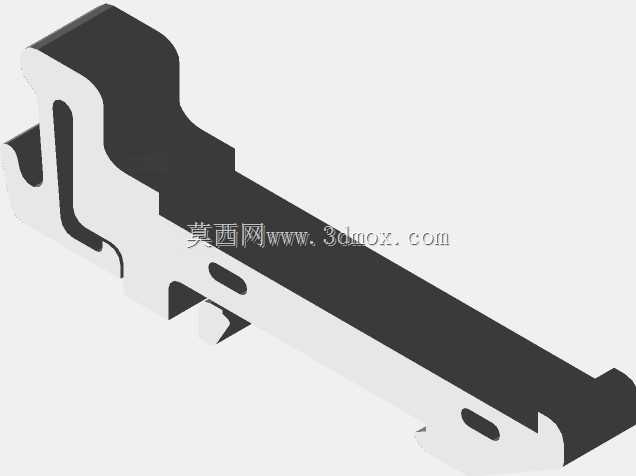

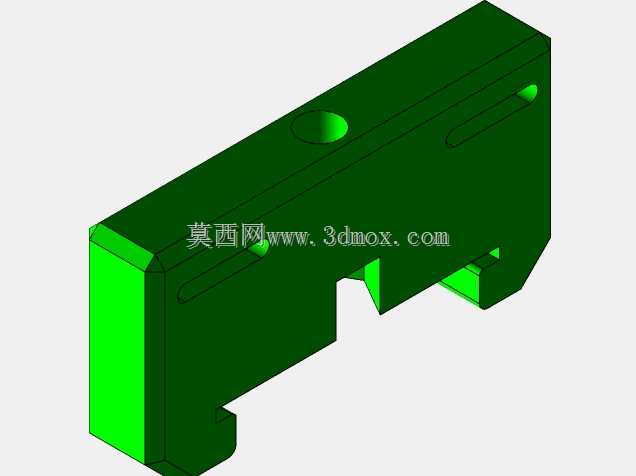

　　这套适配结构的设计核心围绕标准DIN导轨的卡接特性展开，首先明确标准导轨的安装边界：常规TH35型DIN导轨的截面宽度为35mm，卡边高度为7.5mm，导轨安装后与安装背板的间隙为1mm左右，支架的卡接结构完全匹配这一尺寸边界，卡爪的内槽尺寸预留0.2mm的安装公差，既可以保证卡入后无明显旷量，也能在需要调整位置时沿导轨顺畅滑动，不会出现卡滞或过松脱落的问题。

　　设计过程中采用参数化建模逻辑，将支架的安装孔位间距、卡接深度、支撑面高度都设置为可调整参数，面对不同尺寸的待安装组件，只需要修改对应参数就能快速生成适配的支架结构，不需要重新绘制基础卡接特征。卡接部位做了圆角过渡处理，避免卡入导轨时尖锐棱边刮擦导轨镀锌层，同时在卡爪的受力位置做了1.5mm的加厚处理，保证在安装重量不超过500g的组件时，卡爪不会出现塑性变形，长期使用也不会发生松脱。

　　从实际使用场景来看，这类支架可以适配多种现场安装需求：比如在老旧设备改造项目中，新增的小型传感模块没有配套的导轨卡装结构，就可以通过这类支架快速固定到现有柜内的DIN导轨上，不需要额外打孔安装背板，减少现场施工的工作量；在原型验证阶段，3D打印的功能模组可以直接通过预设计的安装孔固定到支架上，快速卡入导轨完成功能测试，调整排布位置时只需要拨动支架即可，不需要反复拆装固定螺丝。

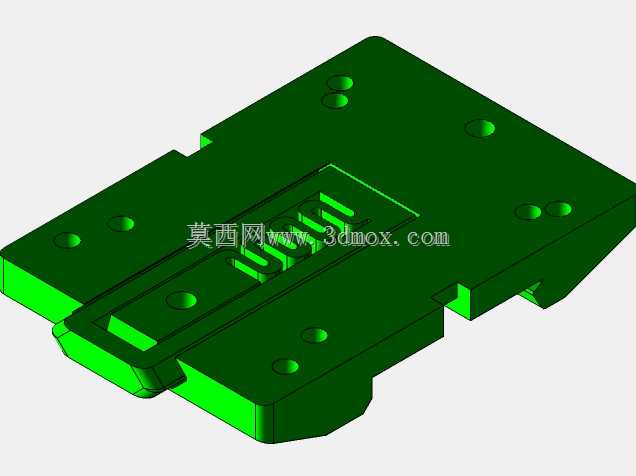

　　支架的支撑面预留了通用的M3安装孔位矩阵，孔位间距按照5mm的整数倍排布，能够匹配绝大多数小型电子模块、传感单元、转接板的安装尺寸，对于特殊尺寸的组件，也可以通过参数调整快速修改孔位位置。卡接结构的设计考虑了现场安装的操作便利性，卡爪的导向角度设置为15度，安装时只需要将支架上侧卡入导轨上边沿，向下按压就能完成卡装，拆卸时用一字螺丝刀撬动卡爪下方的拆卸缺口就能轻松取下，不需要借助专用工具。

　　在结构强度方面，支架主体壁厚设置为2mm，采用工程塑料打印时能够满足常规室内电气柜的使用需求，若用于有振动的设备场景，可以调整壁厚参数到3mm，或者更换为金属材质加工，卡接结构的受力方向经过优化，组件安装后的重力会转化为卡爪对导轨的抱紧力，安装越重的组件卡接越紧密，不会因为长期振动出现滑落问题。同时支架的边缘都做了0.5mm的倒角处理，避免安装操作时划伤手部，也不会磨损连接线缆的绝缘层。

　　考虑到不同项目的安装空间限制，支架的整体宽度可以根据需求调整，最小可以做到15mm宽度，用于固定小型接线端子或微型传感器，最大可以拓展到100mm以上，用于固定较大的转接板或驱动模块，参数化的设计逻辑让同一套基础特征能够覆盖绝大多数DIN导轨适配场景，减少重复建模的工作量。在安装排布时，相邻支架之间可以紧密贴合，不会因为卡爪结构的突出部分产生干涉，能够最大化利用导轨上的安装空间，提升柜内空间利用率。
