35mm标准DIN导轨安装固定夹结构

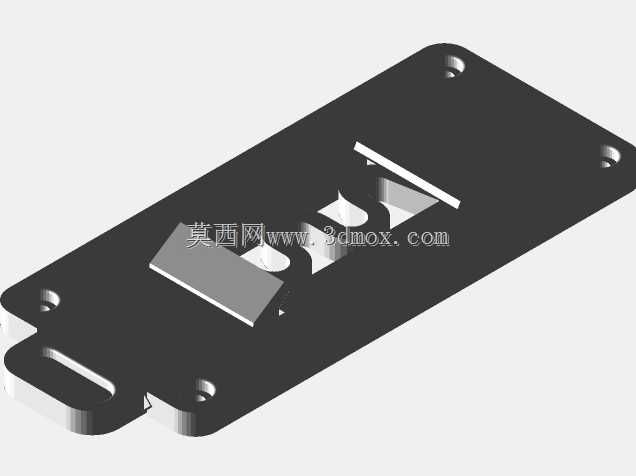

　　在工业电气柜、自动化控制箱、分布式IO模块安装场景中，DIN导轨是承载各类电气元件、控制模块的通用安装载体，而适配35mm标准DIN导轨的夹轨部件，是实现非标准模块、定制化功能组件快速卡装固定的核心连接件，无需额外打孔攻丝，就能依托现有标准导轨完成部件的可靠固定，大幅提升柜内元件的装配效率，减少现场安装的加工工序。这款夹轨结构针对标准35mmDIN导轨的截面轮廓做了适配性设计，夹持部位的轮廓完全贴合导轨的凸起卷边结构，卡入后能形成双向的限位约束，既可以限制部件沿导轨垂直方向的脱出，也能避免沿导轨宽度方向的窜动，保证安装后的部件在设备运行产生振动的工况下也不会出现松脱移位。从结构设计逻辑来看，夹轨主体采用一体式平板基座作为承载基础，

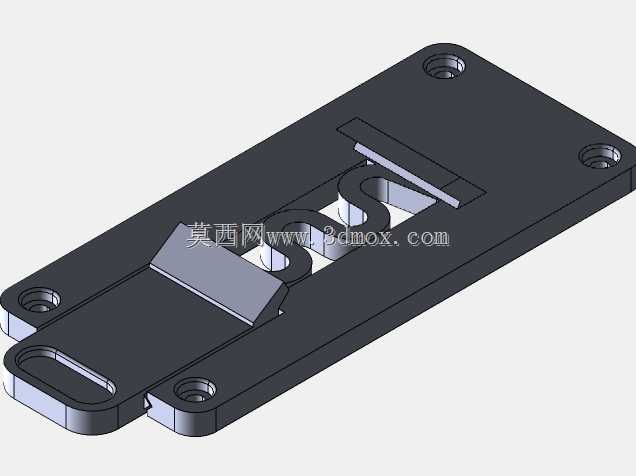

　　基座上预留了多组安装孔位，其中包含圆形沉头固定孔与长条形调节孔，圆形沉头孔用于和待固定的功能模块做精准定位连接，沉头结构可以保证螺丝安装后表面平整，不会突出基座平面干涉其他部件；长条形调节孔则预留了一定的安装调整余量，能够适配不同孔位间距的模块安装需求，降低模块安装孔位的加工精度要求，提升部件的通用性。夹持卡扣部分采用弹性悬臂结构设计，卡扣的导入端做了斜角导向处理，安装时只需要将夹轨对齐导轨上沿，施加向下的按压力，卡扣就会顺着导向斜面发生弹性形变，待卡扣完全越过导轨卷边后弹性回弹，自动卡入导轨的下沿限位槽，整个安装过程无需额外工具，单人即可快速完成操作；拆卸时只需要拨动卡扣的解锁部位，让卡扣脱离导轨卷边就能向上取下部件，

　　方便后期的模块维护与更换。夹轨的整体外形尺寸完全适配35mm标准导轨的安装边界，基座的厚度经过力学仿真校核，在保证整体结构强度的前提下尽可能压缩厚度尺寸，减少安装后占用的柜内纵深空间，适配电气柜内部紧凑的安装空间要求；基座的四个边角都做了圆角处理，避免安装过程中锐边划伤操作人员或者损坏线缆绝缘层。在实际工程应用中，这类夹轨部件可以用于固定定制化的信号转接板、小型电源模块、传感器接线端子排、非标的通讯转换模块等各类需要安装在标准DIN导轨上的组件，不需要为每个定制模块单独设计复杂的导轨安装结构，只需要在模块的安装底板上预留对应孔位，搭配这款夹轨就能快速实现导轨适配，大幅缩短定制模块的开发周期，降低结构设计的重复工作量。

　　夹持结构的卡扣行程经过精准计算，既保证卡入后有足够的夹持力，不会因为长期使用出现卡扣松弛，也不会因为卡扣过紧导致安装拆卸需要施加过大的力，提升现场操作的便利性。基座上的安装孔位间距经过标准化设计，能够兼容市面上多数常规电气模块的安装孔距，不需要额外做转接板就能直接安装，进一步拓展了部件的适用范围。夹轨的受力部位做了局部加厚处理，尤其是卡扣与基座连接的根部位置，通过圆弧过渡减少应力集中，避免反复拆装过程中卡扣根部出现疲劳断裂，提升部件的使用寿命，满足工业场景下长期可靠使用的要求。在设备装配流程中，使用这类标准夹轨可以实现柜内元件的模块化组装，提前在装配车间将各个功能模块与夹轨组装完成，现场安装时只需要将所有模块依次卡入导轨即可，大幅缩短现场的布线与装配时间，也方便后期的设备维护，单个模块出现故障时可以单独拆卸更换，不需要拆卸相邻的其他部件，降低维护成本与停机时间。
