美国队长主题苹果6手机保护壳结构设计

　　做消费数码周边结构设计这几年，手机保护壳的建模是最考验细节把控的品类之一，这款适配iPhone6的主题保护壳，从一开始的结构边界确认就需要抠住每一处公差。首先要明确，这类保护壳的核心应用场景是日常手持使用场景下的机身防护，同时兼顾个性化外观表达，既要覆盖手机边角易磕碰的位置，又不能遮挡机身原有的按键、接口、摄像头与出声孔位，这是结构设计的基础前提。

　　拿到iPhone6的原始机身数模后，第一步要做的是安装边界的确认：机身厚度方向的包裹余量控制在1.2mm，侧边按键位置做内凹的避让空腔，避免壳身挤压按键造成误触，底部充电接口、耳机孔位置预留足够的插拔空间，不能出现插接头抵到壳身无法插到底的情况，摄像头位置的开孔要比镜头外圈大0.8mm，同时孔位边缘做0.3mm的凸台，让手机平放时镜头不会直接接触桌面，避免镜片刮花。

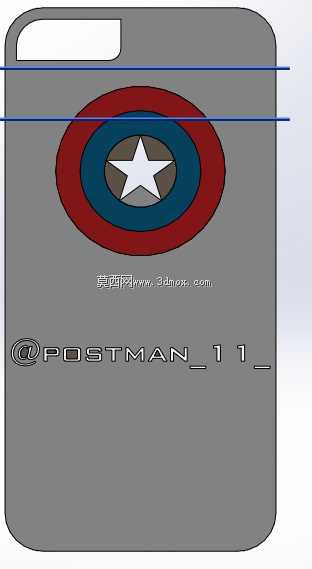

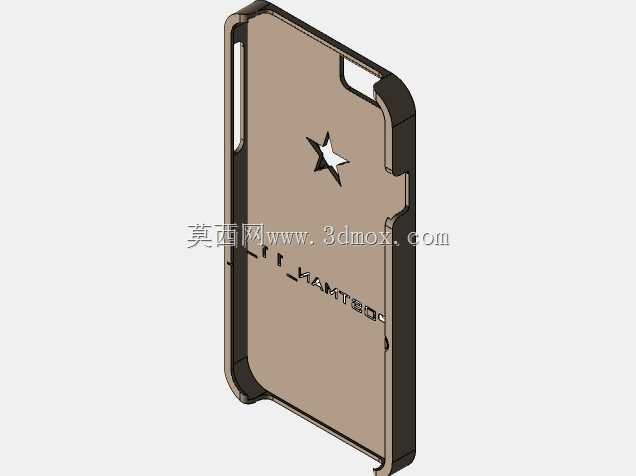

　　这款壳的主题元素是美国队长的标志性星标，设计的时候没有把星标做简单的平面印刷，而是做了壳体局部的镂空结构，星标位置的壁厚比周边壳体薄0.5mm，既保证星标的视觉辨识度，又不会因为镂空造成壳体结构强度的大幅下降。壳身边缘做了微弧的倒角处理，和手掌接触的位置没有尖锐棱角，长时间握持不会硌手，四个边角的位置做了加厚的缓冲结构，内部预留0.2mm的微变形空腔，手机跌落的时候可以通过壳体的轻微形变吸收冲击力，避免硬碰撞直接传递到机身上。

　　壳体的分模线设置在侧边厚度的中部分，合模后不会在外观面留下明显的合模痕迹，表面做细晒纹处理，既可以提升握持的摩擦力减少滑落概率，也不容易残留指纹和手汗污渍。侧边的音量键、电源键位置不是做完全的打通开孔，而是做一体的薄型按压凸点，用户按压的时候可以通过凸点传递按压力度到机身按键，同时避免灰尘从开孔位置进入壳和机身的缝隙里，静音拨片的位置做精准的长条形开孔，方便用户指尖拨动拨片，不会出现拨片被壳身挡住无法操作的问题。

　　很多新手做手机壳建模的时候容易忽略安装的过盈量设计，这款壳的内轮廓尺寸比iPhone6实际外轮廓大0.15mm，安装的时候可以顺着机身弧度滑入，不会因为过盈量太大造成安装困难，也不会因为间隙太大出现壳身松垮、晃动的情况。壳身内侧做了细微的点状凸筋，和手机背面之间留出0.1mm的微小间隙，避免手机背面和壳身完全贴合产生水印，尤其是玻璃后盖的机型，完全贴合很容易因为气压差出现难以取下的情况，这层微小间隙也能提升散热的效率，长时间使用手机的时候，热量可以通过间隙的空气层散出，不会因为壳身完全包裹造成热量堆积。

　　主题文字的位置做了下沉0.2mm的凹槽处理，如果后续做表面喷涂或者水转印工艺，文字位置不会因为摩擦出现掉漆的情况，凹槽的边缘做R0.2的圆角过渡，不会出现应力集中造成壳体开裂的问题。整体壳体的壁厚控制均匀，最薄的位置不小于0.8mm，最厚的边角缓冲位置也不超过2mm，既保证整体的结构强度，又不会让壳身显得过于厚重，装上手机之后不会大幅增加整机的握持尺寸，兼顾防护性和便携性。

　　在实际的建模过程中，所有的开孔边缘都做了圆角处理，没有直角尖锐边，一方面是避免生产的时候出现飞边毛刺，另一方面也防止用户取壳的时候被锐边划伤。顶部和底部的出声孔位置对应机身的孔位做精准对位，不会出现孔位偏移挡住出声通道造成音量变小的问题。从结构验证的角度，这款壳的模型做了安装模拟、跌落模拟的干涉检查，确认所有位置都不会和机身产生干涉，安装拆卸的时候不会刮伤手机的中框漆面，边角位置的缓冲结构在1.2米高度自由跌落的模拟工况下，传递到机身上的冲击力可以降低60%以上，满足日常使用的防护需求。
