400升立式塑料储水罐三维结构设计

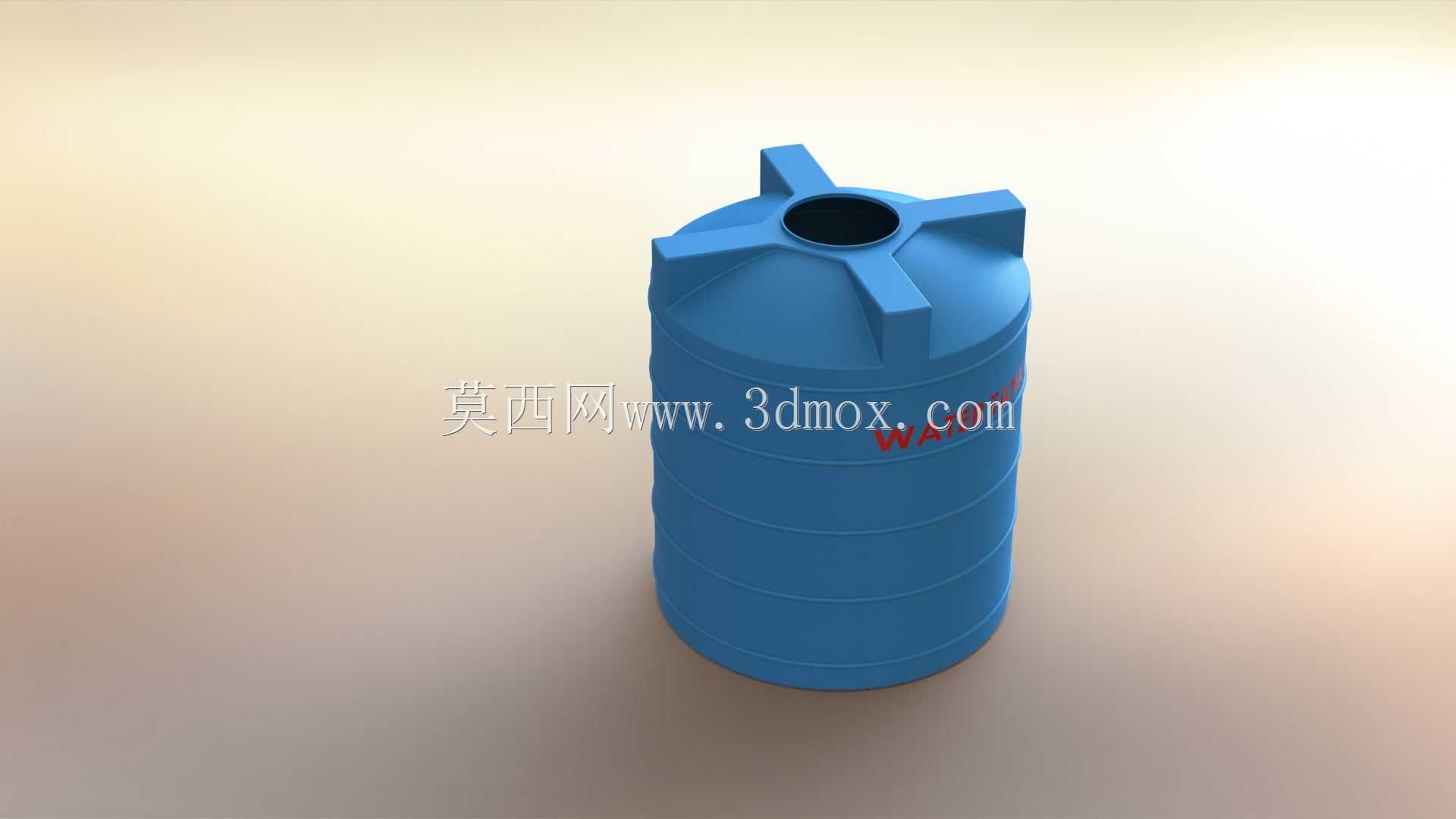

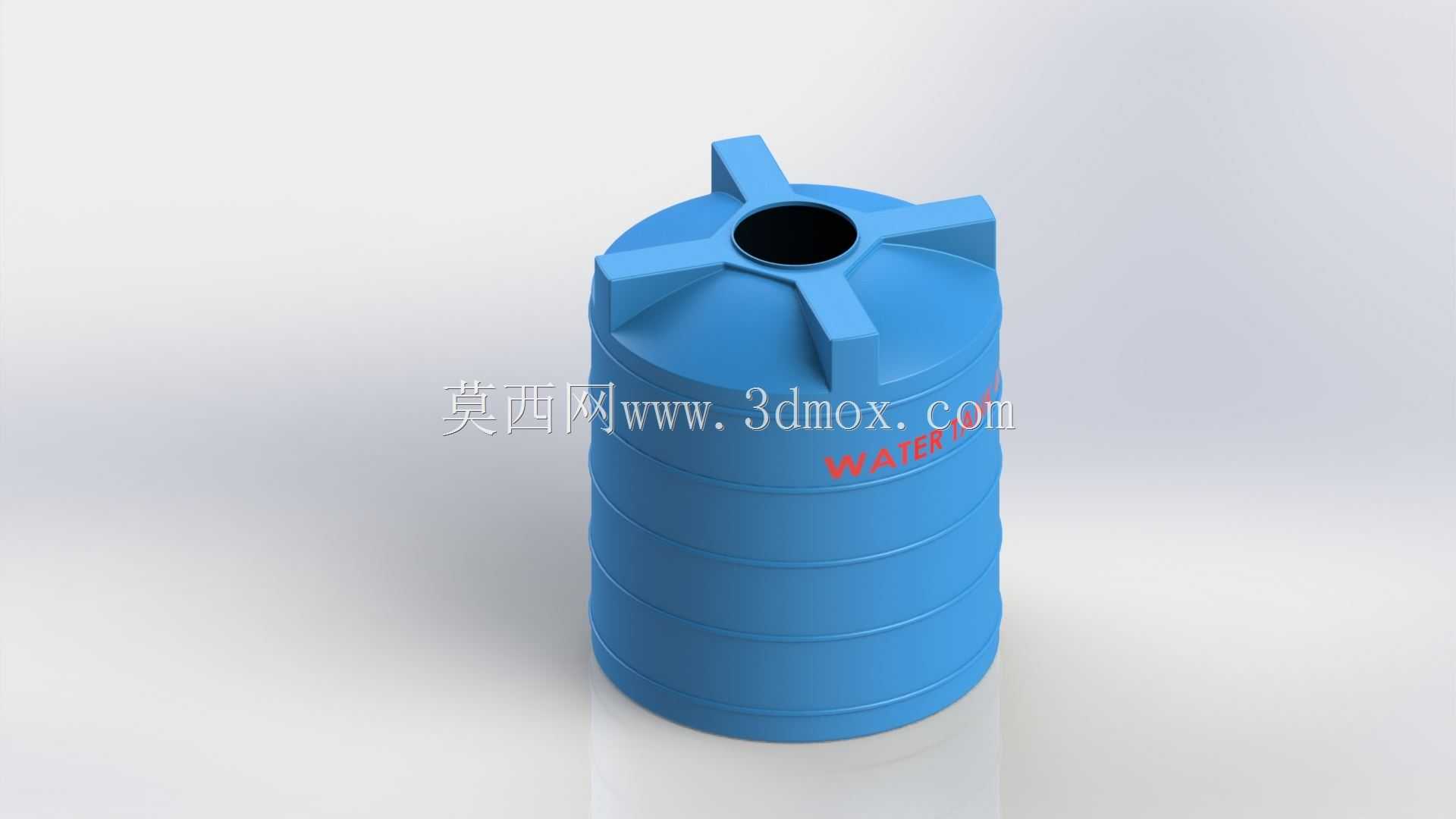

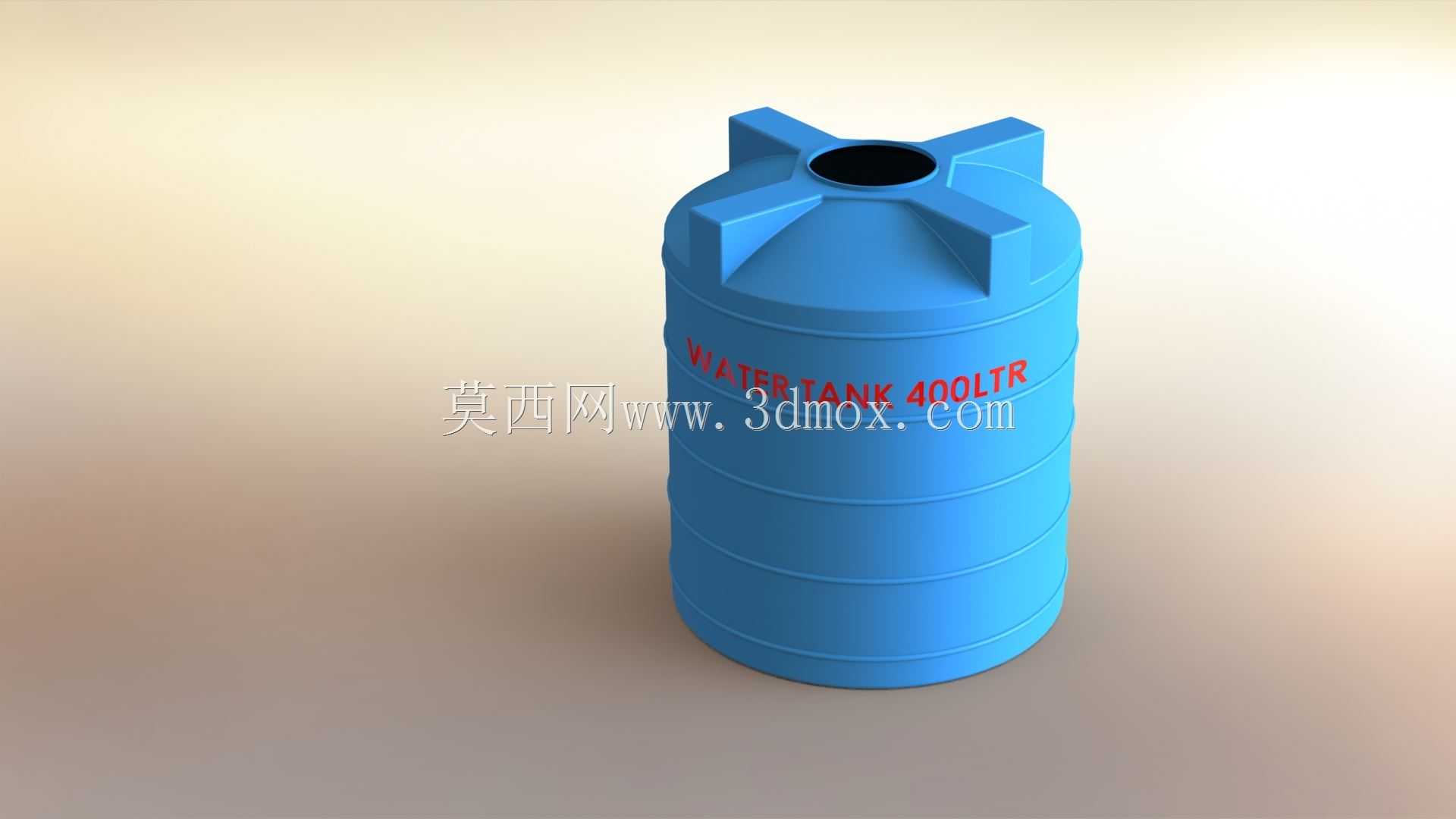

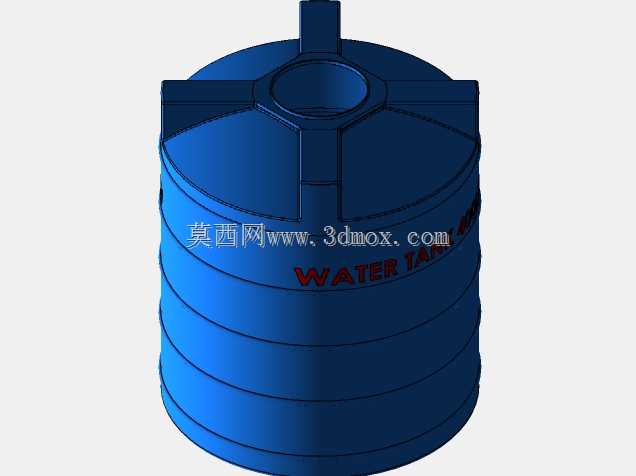

　　上层罐体的底部刚好可以卡入十字筋的凹槽位置，避免堆叠时滑移倾倒，同时筋条结构大幅提升了顶部开口周边的结构强度，避免安装进水接头、人孔盖时因受力出现顶部变形。罐体侧面的环形加强筋沿高度方向均匀分布，每道筋的凸起高度控制在15mm左右，既可以提升罐体侧壁的抗形变能力，当罐体满水时，侧壁受水压向外膨胀的变形量能控制在2mm以内，不会出现长期使用后侧壁鼓包的问题，同时环形筋也能作为罐体液位的粗略参考标识，方便使用者快速判断剩余水量。顶部的开口直径设计为180mm，刚好可以满足常规的进水管道安装、人工清理内壁的操作需求，开口位置做了加厚的翻边处理，翻边厚度比侧壁厚30%，用来安装密封盖时可以提供足够的压紧力，避免储水过程中出现溢水、这款立式储水容器的三维建模，完全围绕民用及小型工业场景的储水需求展开，日常可覆盖农村家庭饮用水存储、小型作坊生产供水、户外临时施工点储水、园林浇灌蓄水等多个使用场景，区别于大型工业储罐，400升的容量刚好适配小体量用水需求，既不会因容量过大占用过多场地，也不会因容积过小需要频繁补水。从结构设计来看，整体采用立式圆柱造型，底部做了微凸的圆弧过渡处理，避免直角位置长期储水出现应力开裂，同时圆柱形态在滚塑加工时能保证塑料壁厚均匀，不会出现边角位置料厚不足的问题。顶部的十字形加强筋结构是设计的核心细节之一，四个凸起的筋条既可以作为搬运时的着力点位，方便人工或简易吊具转移罐体，又能在多个罐体堆叠存放时起到限位作用，

　　杂物进入的问题。从安装边界来看，罐体整体最大直径为720mm，不含顶部凸起的总高度为1150mm，放置时只需要预留直径800mm的平整硬化地面即可，不需要额外做混凝土基础，普通的水泥地面、硬化泥土地面都可以直接放置，地面平整度误差控制在5mm以内就不会出现罐体倾斜的问题。罐体底部没有设计额外的出料接口，使用者可以根据自身使用需求在侧壁下部距离底面100mm的位置自行开孔安装出水龙头或者管道，这个位置的壁厚经过加厚处理，开孔后不会出现应力开裂的问题，同时预留的位置可以保证罐内的存水可以完全排空，不会出现积水残留。材质选用食品级低密度聚乙烯，完全符合饮用水存储的卫生要求，滚塑一体成型的工艺也让整个罐体没有焊缝，不会出现渗漏问题，

　　相比传统的金属储水罐，这款塑料材质的罐体自重更轻，空罐重量仅为12kg，两个人就可以轻松搬运转移，同时耐酸碱腐蚀的特性也让它可以存储部分弱腐蚀性的液体，拓展了使用场景。建模过程中对所有的圆角过渡都做了统一处理，所有转角位置的圆角半径都不小于10mm，既符合滚塑加工的工艺要求，避免加工时出现原料堆积或者缺料的问题，也能减少应力集中点，提升罐体的抗冲击能力，即使在搬运过程中出现轻微磕碰，也不会出现罐体开裂的问题。顶部的十字筋高度设计为80mm，刚好可以让使用者在搬运时手部有足够的握持空间，不需要额外加装吊环就可以用绳索穿过十字筋的空隙进行吊装，适配小型工地的简易吊装设备。罐体侧壁的标识位置预留了平整的区域，可以用来标注容量、

　　注意事项等信息，不会因为加强筋的存在导致标识粘贴不平整。在实际使用中，这款储水罐可以直接放置在户外，聚乙烯材质的抗紫外线能力可以保证户外使用5年以上不会出现材质变脆、开裂的问题，不需要额外做遮阳防护。如果是用于冬季寒冷地区，只需要在罐体外部包裹保温棉就可以起到防冻效果，圆柱形态也方便保温材料的缠绕安装。设计时充分考虑了不同使用场景的适配性，不管是家庭日常储水、小型经营场所的供水储备，还是户外作业的临时供水，这款400升的立式储水罐都能满足使用需求，结构设计上没有冗余的部件，所有的结构特征都服务于实际使用功能，没有多余的装饰性设计，完全从实用角度出发，兼顾了加工工艺性、使用便利性、结构强度三个核心维度的需求。
