ER16夹头24000转高速Forza电主轴结构

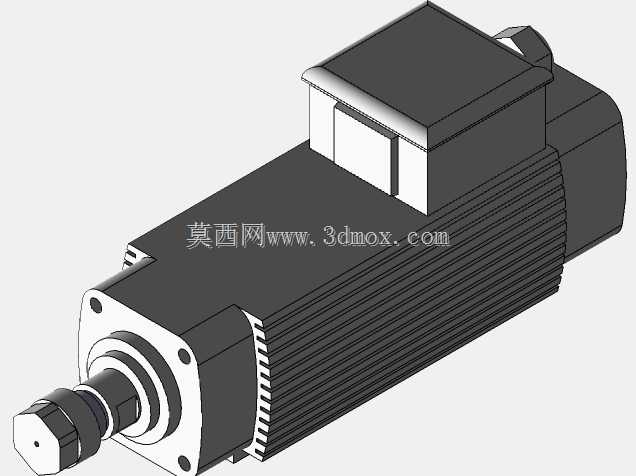

　　这款高速电主轴的三维结构，是面向中小型数控加工、精密磨削场景开发的直驱式动力输出部件，在实际产线中常被集成到小型数控雕刻机、精密内圆磨床、高速钻铣工位上，承担有色金属、非金属材料的高速切削、小直径孔钻削、精密磨削加工工序，相比传统皮带传动主轴，直驱结构取消了中间传动环节，高速运转下的振动更小，加工表面质量更稳定。从结构设计逻辑来看，整体采用方形机壳加散热筋的布局，机壳周圈的轴向散热筋直接和电机定子外壳贴合，增大自然散热面积的同时，也能适配风冷安装场景，后端的接线盒采用凸起式密封结构，接线端子内置在盒腔内部，可避免加工过程中切削液、粉尘进入接线部位造成绝缘故障，接线盒的安装面做了止口定位，装配时不需要额外调整对位，能直接扣合固定。

　　前端输出部位采用ER16夹头的标准安装接口，可夹持直径1-10mm范围的刀具、磨杆，夹头锁紧螺母的外圆做了动平衡修正槽，在24000转的最高转速下，能降低锁紧螺母旋转带来的不平衡量，减少主轴前端的径向跳动。前端轴承安装位采用跨距布置的配对角接触轴承，靠近输出端的轴承承担径向切削力和部分轴向力，后端轴承预留微量热膨胀间隙，避免主轴高速运转发热后轴系伸长造成轴承预紧力过大，出现抱轴、温升超差的问题。安装边界上，机壳的方形截面可直接通过抱箍、压块固定在设备的安装座上，不需要额外制作过渡法兰，前端的定位轴颈和安装端面做了同轴度、垂直度公差约束，装配后能保证主轴轴线和设备进给方向的平行度要求，后端的出线方向预留了足够的线缆弯曲空间，

　　不会和设备后部的防护板、走线槽产生干涉。从实际选型适配的角度看，这款主轴的轴系刚性设计偏向小切深、高进给的精加工场景，不适合大余量重切削工况，前端的密封结构采用多层迷宫式密封，可阻挡加工过程中的切屑、切削液雾进入轴承腔，延长轴承的维护周期，机壳上的散热筋方向和主轴轴线平行，当设备配套风冷系统时，冷却风可顺着散热筋轴向流动，带走电机运转产生的热量，保证长时间连续加工时的温升控制在合理范围。三维建模过程中，对内部的定子、转子、轴承、夹头拉爪结构都做了完整的装配还原，可直接用于设备的整体装配干涉检查、安装工位布局模拟，也能作为同类主轴结构设计的参考样本，核对安装尺寸时，可直接从模型中提取机壳安装面的定位尺寸、前端刀具悬伸长度、

　　接线盒的外形边界数据，不需要额外测绘实物，能缩短设备开发阶段的选型适配周期。在实际应用中，这类高速电主轴常被用于小型五金零件的高速铣削、亚克力板材的雕刻加工、小型模具的精密磨削工序，相比低速大扭矩主轴，它的高转速特性可以让小直径刀具获得足够的切削线速度，避免小刀具加工时出现断刀、加工表面毛刺过多的问题，直驱结构的响应速度更快，启停时间更短，适合频繁启停的多工位加工场景。
