四工位组合式接线端子结构设计

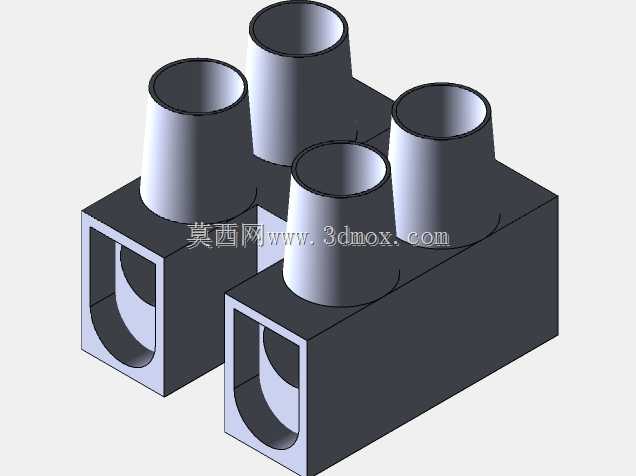

　　线缆穿入后可通过侧方的开口区域完成压接或者螺丝锁付操作，侧方开口的尺寸预留了足够的操作空间，方便螺丝刀或者压接工具伸入作业，不需要额外预留过大的侧向操作间隙，对紧凑安装空间的适配性更强。基座部分采用整体式块状结构，四个工位的基座之间通过连接筋做刚性连为一体，安装时只需要对整体基座做固定即可完成四个工位的定位，不需要逐个调整端子的安装位置与排布间距，四个工位的中心距保持统一的固定尺寸，能够匹配常规电气安装板上的预开孔排布，也可以直接卡装在标准DIN导轨上完成固定，安装边界的尺寸经过校核，整体基座的长宽尺寸控制在常规四位端子排的占用范围内，不会出现超宽或者超长导致的安装干涉问题，基座底部做了平整化处理，和安装面的贴合度更好，在低压电气柜、工业控制设备、小型机电装置的布线作业场景中，接线端子类部件是实现线缆有序分接、可靠导通的核心基础配件，本次呈现的四工位组合式接线结构，针对多线缆并行分接的实际需求做了针对性的结构优化，区别于传统单孔独立端子零散排布的安装形式，该结构采用一体化基座集成四个独立接线工位的设计，能够在有限的安装空间内完成四路线缆的固定与导通，大幅减少零散端子安装占用的排布空间，降低布线作业的工时消耗。从结构功能层面来看，每个独立工位都采用上方圆柱进线、下方侧方开口的结构形式，上方的圆柱型通道用于穿入待接线缆，通道内径匹配常规多股铜芯线缆的线径范围，能够适配常见的设备内部动力线、控制线的接入需求，

　　固定后不会出现倾斜晃动的情况，避免长期使用过程中因为设备振动导致的接线松动问题。设计过程中针对绝缘防护做了专门考量，基座整体采用绝缘材质的结构设计，相邻两个接线工位之间保留了足够的绝缘间隙，能够避免不同回路线缆之间的爬电风险，每个圆柱进线通道的内壁做了光滑过渡处理，没有尖锐的棱角结构，穿线过程中不会划伤线缆的绝缘外皮，降低线缆破损导致的短路隐患。侧方的接线开口边缘做了圆角过渡，作业过程中不会划伤操作人员的手部，也不会对线缆绝缘层造成磨损。上方的圆柱通道高度做了统一设计，线缆穿入后能够有足够的插入深度，保证线缆导体部分和端子接触件的接触面积足够，降低接触电阻，避免大电流通过时出现局部过热的问题。在实际设备配套场景中，

　　这类组合式接线结构可以直接用于小型控制盒内部的线缆分接，也可以多组拼接扩展更多接线工位，适配不同回路数量的布线需求，相比传统的独立端子组合，一体化的结构在抗振性能上表现更优，在存在持续振动的机电设备上使用时，不会出现单个端子移位导致的接线松脱问题，接线完成后线缆的固定力能够满足常规工业环境的使用要求，拉扯线缆时不会轻易从端子中脱出。结构建模过程中对每个工位的同轴度做了严格控制，上方圆柱通道和下方接线腔的中心保持对齐，保证线缆穿入后能够直接抵达接线锁付位置，不需要额外调整线缆角度，提升现场接线的作业效率。基座的壁厚经过受力校核，在满足绝缘强度要求的前提下控制了整体重量，不会给安装板带来额外的负重，

　　同时壁厚能够承受接线时螺丝锁付的压紧力，不会出现基座开裂或者变形的问题。相邻工位之间的隔断厚度满足低压电气的绝缘要求，在AC220V、AC380V的常规工业供电场景下使用时，不会出现击穿或者漏电的风险。整体结构没有多余的复杂特征，加工成型难度低，无论是采用注塑工艺批量生产绝缘基座，还是采用机加工方式做定制化的结构件，都能够快速实现生产，不需要复杂的工装夹具配合，生产制造成本可控。在安装适配性上，基座预留的固定孔位可以适配两种安装方式，既可以通过螺丝直接固定在安装平板上，也可以加装导轨卡扣适配标准电气安装导轨，能够兼容不同设备的安装习惯，不需要针对安装方式做额外的结构修改。每个接线工位的线缆容纳范围覆盖了从0.5平方到6平方的常用多股铜芯线缆，能够满足大部分工业控制场景、小型机电设备的接线需求，不需要针对不同线径准备多种规格的接线端子，减少配件储备的品类，降低现场安装的配件管理难度。
