翻盖式燃油打火机结构三维建模

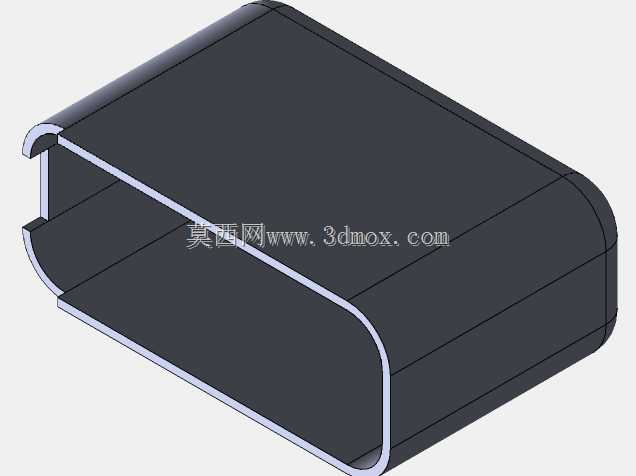

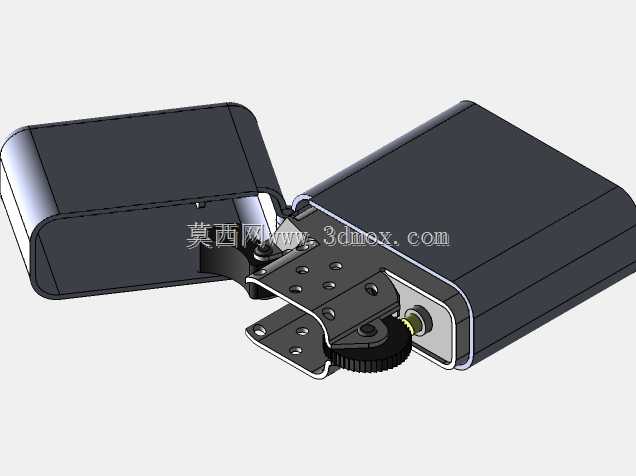

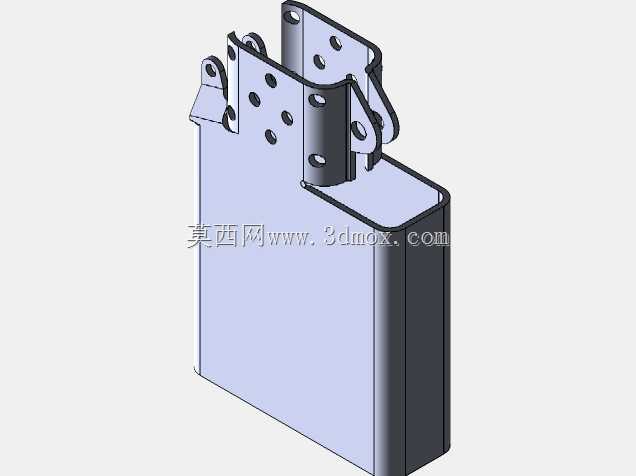

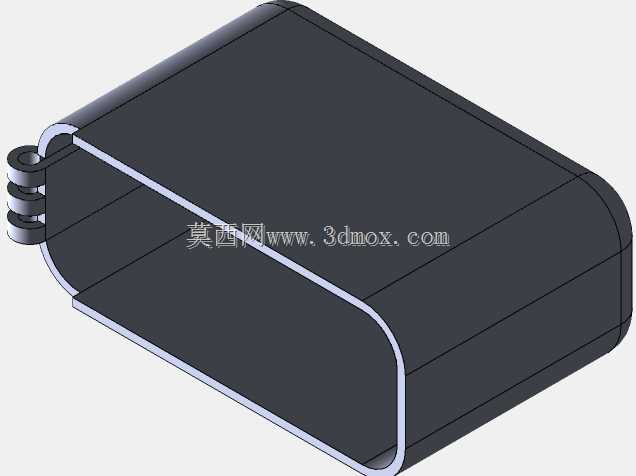

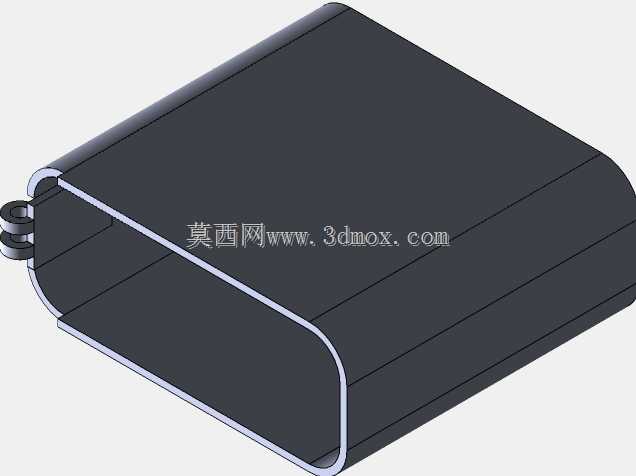

　　日常随身烟具的结构设计中，翻盖燃油打火机的内部传动与配合精度，一直是小尺寸机械结构设计的典型练习案例，这类产品的结构逻辑也常被借鉴到小型便携防护盖、翻盖式便携储物装置的结构设计中。从实际使用场景出发，这类翻盖点火装置需要兼顾单手操作的顺畅度、闭合状态的密封防护性、日常携带的抗磕碰能力，所有结构都要在掌心大小的尺寸边界内完成布局，对零件配合公差的控制要求远高于常规大尺寸机械结构。整个模型的结构拆分完全按照实物装配逻辑搭建，外壳部分采用上下铰接的分体式设计，上盖与下壳通过侧边的铰链销轴连接，铰链位置的转动间隙控制在0.02mm以内，既保证翻盖转动时无卡滞，也能避免闭合后出现左右晃量，影响整体质感。下壳内部预留了储油棉的容纳腔，

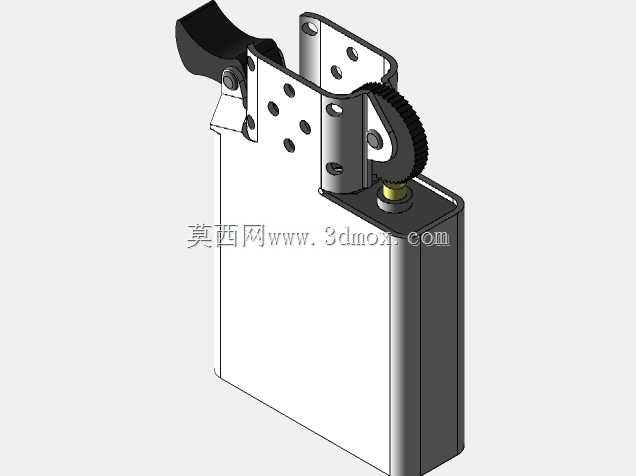

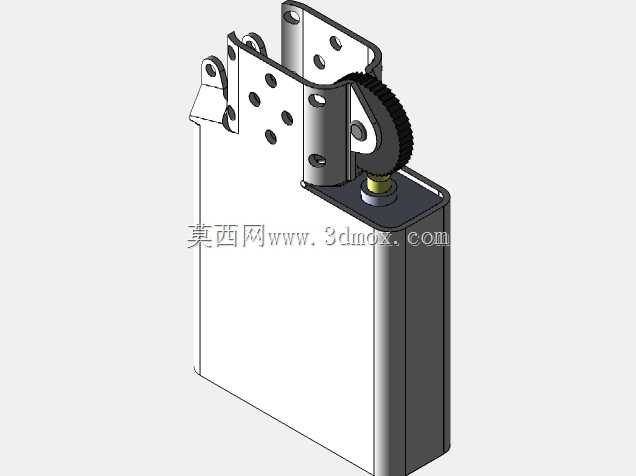

　　腔体内壁做了0.1mm的让位余量，方便填充吸油介质同时不会出现装配过紧挤压棉体导致渗油的问题，火石轮与打火簧片的安装位设置在上盖铰接端的内侧，与储油腔之间设置了挡油隔板，避免燃油长期浸润打火轮组件影响点火可靠性。设计过程中优先考虑了实际装配的工艺可行性，所有壳体零件的壁厚统一设置为0.8mm，既满足锌合金压铸的最小壁厚要求，也能控制整体重量在便携使用的合理区间，外壳边角全部做R0.5的圆角过渡，避免锐边割手同时提升压铸成型时的金属流动性，减少边角缺料的成型缺陷。翻盖的闭合定位依靠铰链内部的弹片结构实现，弹片的弹力曲线经过反复调整，保证开盖时能在15度角位置自动弹开至最大开度，闭合时在距离闭合面10度位置产生明显的吸附阻尼感，

　　不会因为日常携带的晃动出现意外开盖的情况。火石顶针的弹簧压缩行程设置为4mm，预留足够的火石磨损补偿量，不需要频繁更换火石就能保证火石轮与火石的接触压力稳定，维持可靠的点火摩擦力。从安装边界来看，整个产品闭合状态的外部轮廓尺寸控制在长55mm、宽35mm、厚12mm的范围内，完全适配常规裤兜、烟盒侧袋的容纳尺寸，所有突出结构的高度都不超过壳体外表面1mm，避免携带时勾挂衣物纤维。模型的结构配合完全还原实物的装配关系，没有出现干涉问题，每个零件都可以单独拆分导出，用于压铸模具设计、结构手板打样的参考，也可以作为小型翻盖铰接结构的设计参考案例，迁移到其他需要小型翻盖防护的便携设备结构设计中，比如小型检测仪器的防护盖、

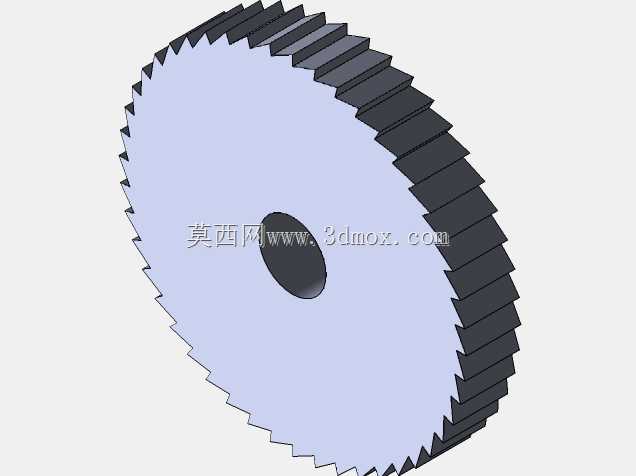

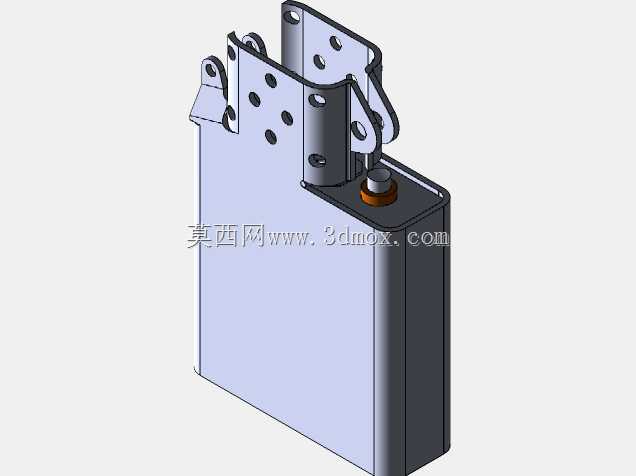

　　便携存储设备的翻盖保护结构等，其铰链阻尼的设计思路、小空间内的零件布局逻辑，都能为同类小尺寸产品的结构设计提供可参考的工程依据。在细节处理上，模型还原了火轮的表面滚花结构，滚花的齿距设置为0.3mm，保证手指拨动时的摩擦力足够，不会出现打滑的问题，同时齿尖做了微小的圆角处理，避免长期使用磨损手指皮肤。内胆与外壳的配合采用间隙0.03mm的滑配设计，方便取出内胆更换储油棉或者火石，同时不会因为间隙过大出现内胆晃动的问题，上盖内部设置了与火机口部配合的密封凸台，闭合后能减少燃油的挥发速度，延长单次加油的使用周期。
