SpaceX星箭航天器结构三维建模作品

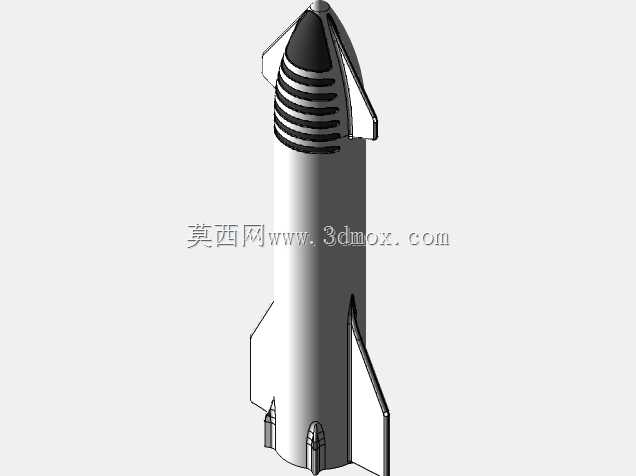

　　本次构建的星箭三维结构模型，核心围绕可重复使用重型运载火箭的实际工程应用场景搭建，覆盖近地轨道载荷投送、深空探测任务载具、跨轨道物资转运等多个航天工程领域的使用需求，建模过程中完全参照实际运载器的功能逻辑拆分结构模块，没有做脱离工程实际的艺术化夸张处理。从实际用途出发，该模型可用于航天科普场景的结构展示、运载火箭总体方案阶段的布局验证、航天相关教学场景的结构拆解演示，也能为可重复使用运载器的着陆机构、气动外形优化提供基础的三维参照框架。模型的功能特性完全贴合实际星箭的设计逻辑，整体分为头部整流罩段、燃料贮箱段、尾部动力段、着陆支撑机构四个核心模块，各模块之间保留了实际工程中的连接边界，没有做一体化的简化处理，

　　方便后续针对不同舱段做单独的结构分析。头部整流罩段的曲面建模严格遵循高超声速飞行的气动减阻逻辑，头部钝体曲率经过反复调整，兼顾再入阶段的热防护需求与上升段的气动阻力控制，整流罩侧面的栅格舵结构单独做了可动范围的结构预留，能够模拟实际飞行过程中栅格舵展开、偏转的姿态，匹配再入阶段的气动控制需求。燃料贮箱段的外壁环向加强筋结构完全按照薄壁贮箱的承压需求排布，筋条的间距、凸起高度都参照实际薄壁容器的刚度设计逻辑设置，既保证贮箱在加注推进剂后的结构刚度，也尽可能控制结构重量，避免不必要的冗余设计，贮箱段与上下舱段的连接法兰位置预留了标准的连接孔位，和实际航天装备的法兰连接逻辑保持一致，能够直观展示舱段对接的安装边界。

　　尾部动力段的发动机布局按照多发动机并联的实际排布方式构建，每台发动机的摆动范围都做了结构上的限位模拟，能够直观展示矢量推力控制的活动空间，发动机周围的热防护挡板结构也做了细节还原，匹配发动机工作时的热辐射防护需求。着陆支撑机构的折叠、展开状态在模型中保留了完整的运动干涉检查空间，机构收拢时完全贴合贮箱段外壁，不会超出箭体的最大外径边界，展开后支撑腿的触地点形成稳定的支撑多边形，匹配垂直着陆时的稳定性需求，支撑腿的缓冲结构段也做了分层建模，能够直观展示缓冲行程的预留空间。建模过程中对外形尺寸的控制严格遵循重型运载火箭的长径比合理区间，箭体整体外径保持统一，没有出现舱段直径突变的不合理结构，各舱段的长度比例匹配实际推进剂加注量、

　　载荷空间的需求，头部整流罩的内部容积预留了大尺寸载荷的安装空间，能够满足大体积卫星、深空探测器的装载需求。安装边界方面，箭体尾部的发动机安装面、着陆机构的铰接点、栅格舵的转动轴位置都设置了明确的安装基准面，方便后续对接其他专业的仿真分析模型，箭体表面的各类传感器开口、管线敷设通道也做了示意性的结构预留，没有忽略实际工程中必不可少的附属结构安装空间。整个模型的曲面构建全程保持G2连续，避免出现气动分析中会干扰结果的曲面折角，所有薄壁结构的厚度都按照航天装备的实际壁厚比例设置，没有出现厚度失真的问题，结构之间的连接位置都做了圆角过渡处理，匹配实际加工过程中的工艺要求，避免出现工程上无法实现的尖锐连接结构。针对可重复使用的设计需求，模型中特意还原了箭体表面的热防护瓦排布逻辑，不同热流密度区域的防护瓦尺寸、固定方式都做了区分，再入过程中热流最高的头部区域、翼面前缘区域的防护结构单独做了分层展示，能够直观体现热防护系统的安装层次。
