电机驱动齿轮传动连杆式夹持爪结构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752531
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构
  • 电机驱动齿轮传动连杆式夹持爪结构

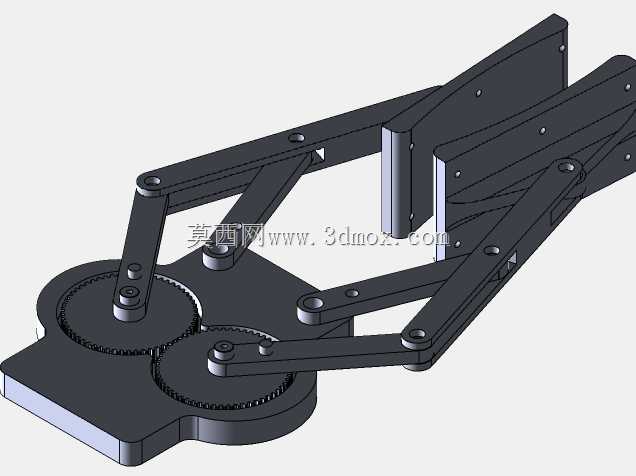

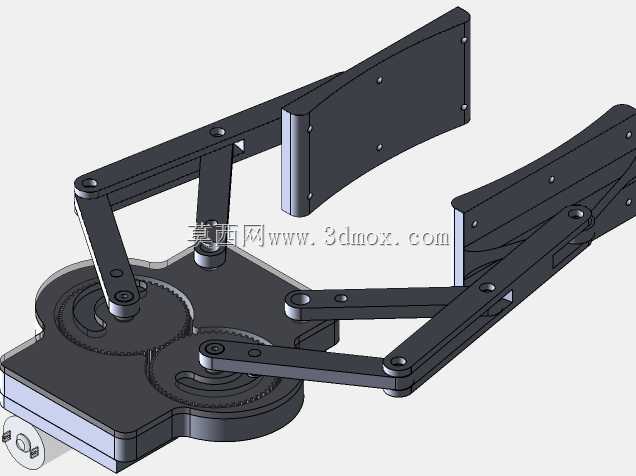

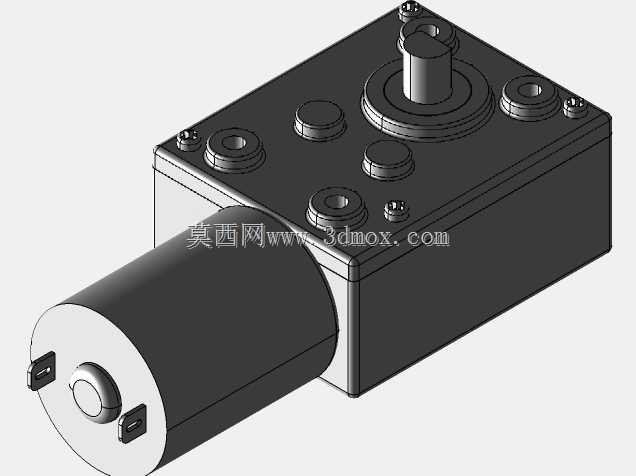

  这款电机驱动的夹持爪结构,在轻载自动化搬运、小尺寸工件上下料场景中适配性极强,常见于桌面级分拣工作站、教学实验台、小型装配工位的末端执行环节,相比气动夹爪无需配套气源管路,在紧凑空间内的部署灵活度更高,也不会出现气动元件常见的漏气、压力波动导致夹持力不稳的问题。从结构传动逻辑来看,动力输入端采用低转速蜗轮电机,输出转速控制在25转每分,搭配啮合的一对直齿轮做动力分流,两侧齿轮输出端分别铰接多组平行连杆,最终带动两个弧形夹臂做同步开合动作,齿轮啮合的传动比经过匹配,保证两侧夹臂的开合角度完全对称,不会出现单侧偏移导致工件夹偏的情况。夹臂的铰接点位置经过反复校核,当夹臂完全闭合时,连杆机构处于接近死点的位置,即便电机断电失去扭矩,

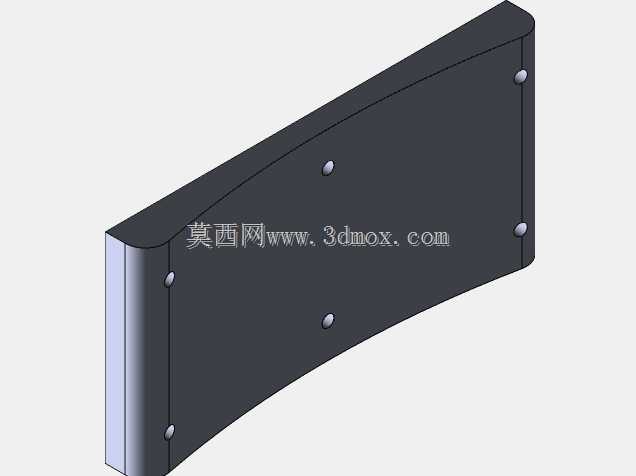

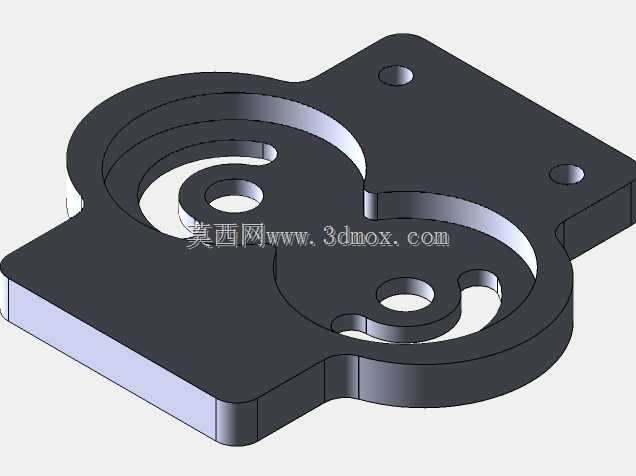

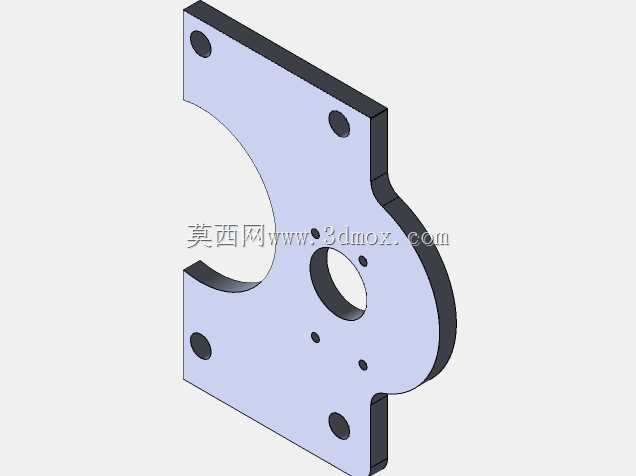

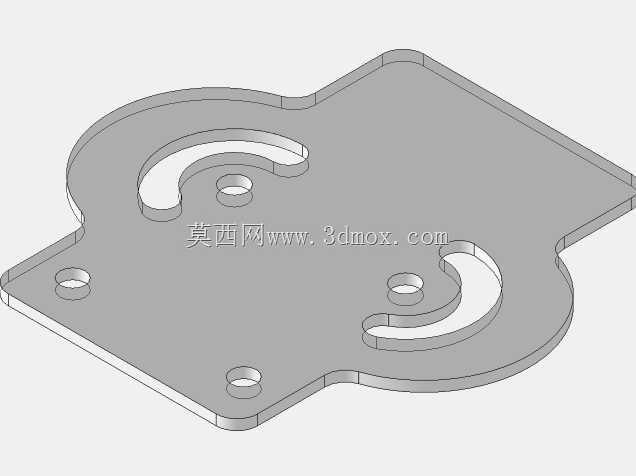

  夹持端也能依靠机构自锁特性保持夹持力,不会出现工件松脱掉落的风险,这一点在垂直搬运场景下的可靠性优势格外明显。设计阶段优先考虑了安装边界的适配性,底部的齿轮安装基座做了平整安装面,预留了四个沉头安装孔,可以直接固定在标准铝型材机架或者直线滑台的末端法兰上,不需要额外做转接板加工,基座内部做了齿轮容纳腔,齿轮啮合侧隙控制在0.1毫米以内,既不会因为侧隙过大导致开合动作有虚位,也不会因为侧隙过小出现卡滞、运转阻力过大的问题。夹臂的工作面做了弧形内凹设计,适配圆柱类、规则块状工件的外轮廓夹持,接触面没有做额外的齿纹,避免夹伤软质工件表面,如果需要夹持大摩擦力要求的工件,也可以在弧形面预留的螺孔上加装橡胶垫或者防滑贴片,不需要改动主体结构。

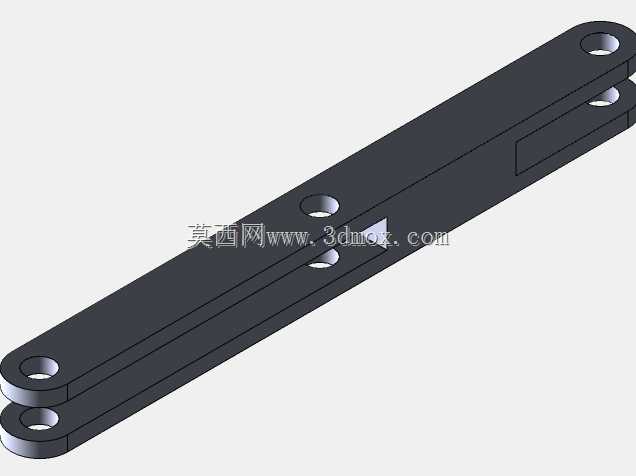

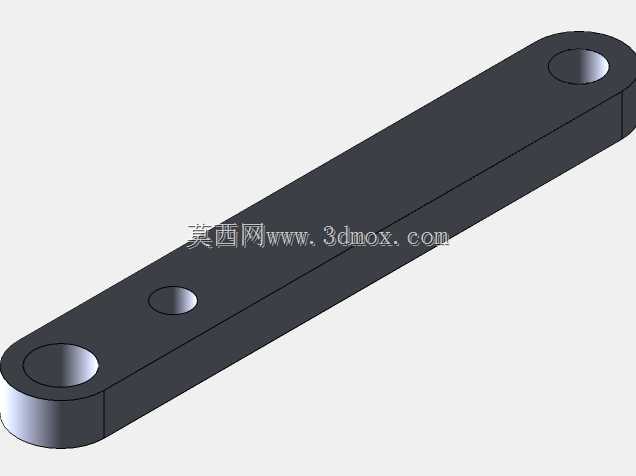

  整个连杆部分的铰接轴都采用间隙配合设计,轴端做了挡圈槽,装配时用轴用挡圈限位,不需要额外的锁紧结构,日常维护时只需要定期在铰接点和齿轮啮合面涂抹润滑脂即可,拆解维护的步骤非常简便。从实际运行的参数边界来看,夹臂的最大开合角度可以覆盖直径0到120毫米范围内的工件,单爪的额定夹持力可以达到50牛,足够应对常规的小型五金件、塑料壳体、电子元器件的搬运需求,蜗轮电机本身具备自锁特性,搭配齿轮连杆的传动结构,整体的传动效率保持在合理区间,不会出现动力冗余浪费的情况。布线时电机的线缆可以从基座侧面预留的走线槽引出,顺着机械臂的走线链固定,不会在夹爪开合过程中出现线缆剐蹭、被夹臂卷入的风险。在建模过程中,所有的铰接孔位都做了同轴度公差标注,

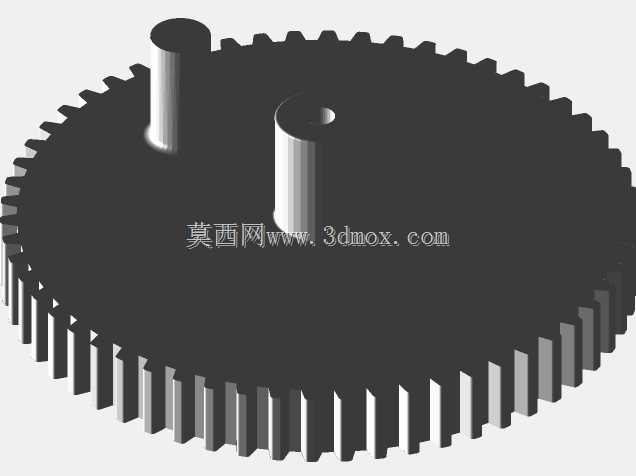

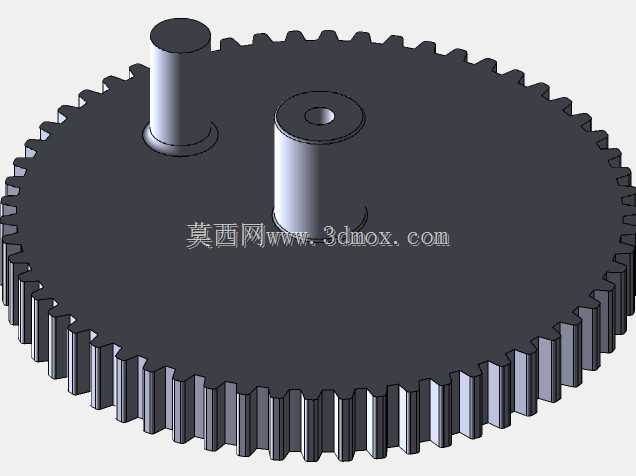

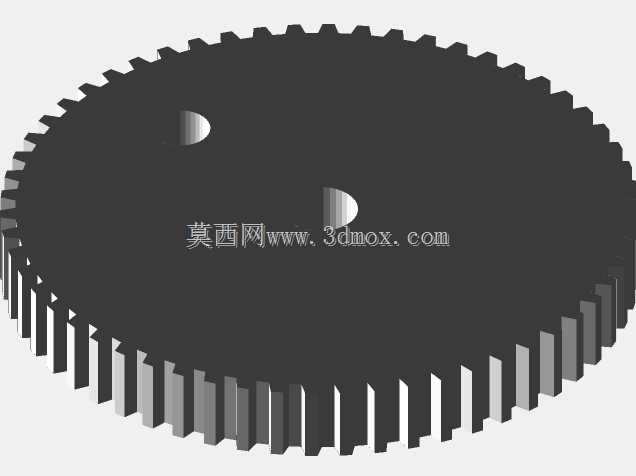

  齿轮的参数按照标准直齿轮设计,模数选用1.5,齿数匹配传动比要求,连杆的长度参数经过运动仿真验证,整个开合行程内没有机构死点、干涉的问题,夹臂在开合过程中的运动轨迹平滑,不会出现抖动、卡顿的情况。基座的壁厚设置为3毫米,兼顾结构强度和整体重量,整个夹爪的总重量控制在1.2千克以内,不会给搭载的直线滑台或者机械臂带来过大的负载压力,适合在负载有限的桌面级自动化设备上使用。
