苏格兰轭式直线往复转换传动机构

　　在自动化生产线的物料推送工位、小型冲压设备的冲头驱动单元、计量泵的柱塞往复模块里，经常能见到苏格兰轭机构的应用，这类机构的核心价值是用极简的结构实现旋转运动到直线往复运动的稳定转换，相比传统曲柄滑块结构，它的往复行程全程无侧向分力，对滑动导杆的磨损更小，长时间运行的位置精度保持性更优。

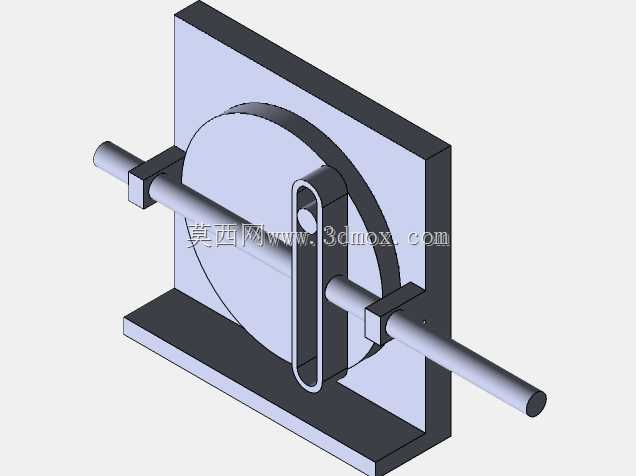

　　从结构组成来看，这套机构包含立式安装背板、底部支撑底座、偏心圆盘、轭形滑槽框、横向滑动导杆、导杆支撑轴座几个核心部分。设计时首先要确定的是往复行程参数，苏格兰轭的行程等于偏心圆盘偏心距的两倍，这个参数直接决定了机构的适用场景——比如用于小行程精密点胶工位时，偏心距通常设置在5-15mm区间，对应10-30mm的往复行程；如果用于物料推送类工位，偏心距可放大到30-80mm，满足60-160mm的推送距离需求。

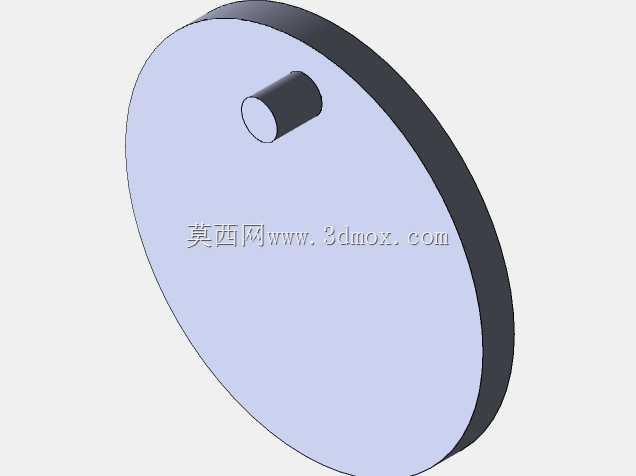

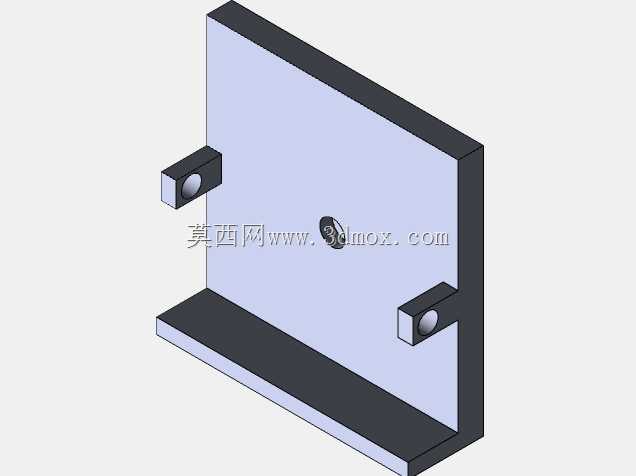

　　安装边界方面，底部支撑底座的平面度需要控制在0.02mm/100mm以内，避免安装后背板倾斜导致导杆滑动卡滞；两个导杆支撑轴座需要保持严格同轴，同轴度公差不超过0.03mm，轴座内通常镶嵌自润滑铜套，降低导杆往复滑动时的摩擦阻力。偏心圆盘与驱动电机的输出轴采用键连接固定，偏心销嵌入轭形滑槽框的长槽内，配合间隙控制在0.01-0.02mm，间隙过大会导致往复运动换向时产生冲击噪音，间隙过小则会出现滑动卡滞、运行阻力陡增的问题。

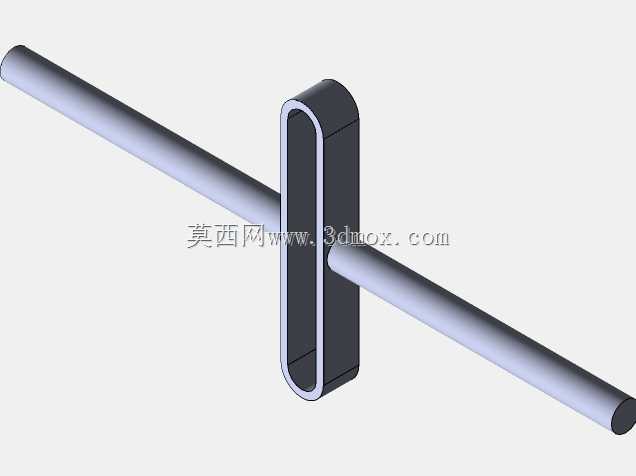

　　设计过程中需要重点校核轭形滑槽框的结构强度，因为偏心销传递的驱动力全部作用在滑槽的两个侧壁上，若用于负载较大的冲压类工况，滑槽侧壁需要做加厚处理，表面淬火硬度达到HRC45-50，提升耐磨性能；导杆的直径选择需要结合行程长度和负载重量计算长径比，避免导杆伸出量最大时出现挠曲变形，通常长径比控制在20:1以内即可满足常规工况的刚度需求。

　　实际应用中，这类机构的运行转速通常不超过300rpm，过高的转速会导致换向时的惯性冲击急剧增大，不仅会产生明显的运行噪音，还会加速滑槽和偏心销的磨损。如果需要提升运行平稳性，可以在偏心圆盘上配置平衡块，抵消偏心结构旋转时产生的离心振动，平衡块的配重需要根据偏心距、偏心销和滑槽框的重量精确计算，保证高速运行时的动平衡精度。

　　和传统曲柄滑块机构相比，苏格兰轭机构的往复运动规律是严格的简谐运动，速度和加速度曲线平滑无突变，这一特性让它非常适合用于对运动平稳性要求较高的场合，比如医药包装设备的药板推送、纺织设备的纬纱往复驱动、小型实验台的往复运动模组等场景。在安装调试时，需要先手动盘动偏心圆盘，检查整个行程范围内是否存在卡滞点，确认滑动顺畅后再连接驱动电机，空载运行30分钟检查各摩擦部位的温升，正常工况下铜套部位的温升不超过30℃即为合格。

　　另外，这类机构的维护成本极低，日常只需要定期在滑槽和导杆部位涂抹少量润滑脂，即可保证长期稳定运行，没有复杂的传动链路，故障点少，非常适合在一些对设备可靠性要求高、维护空间有限的工位使用。设计三维模型时，所有配合面的公差需要严格按照机械设计手册的要求标注，装配时的干涉检查要覆盖整个运动行程，避免实际加工装配后出现运动干涉，尤其是偏心销旋转到上下止点位置时，要确认轭框和偏心圆盘之间留有足够的安全间隙，避免运行时出现碰撞磨损。
