12伏5000磅车载牵引电动绞盘结构

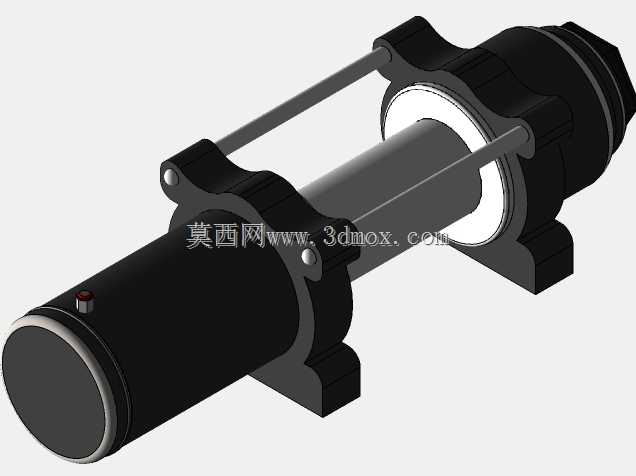

　　这款12伏规格的5000磅牵引绞盘，主要适配越野车辆、轻型工程作业装备、小型户外救援场景的牵引拖拽需求，在户外越野脱困、轻型物料移位、小型船舶上岸拖拽、农用设备短途牵引等场景中，能够提供稳定的线性牵引力输出，相比手动绞盘大幅降低作业人员的劳动强度，相比大吨位液压绞盘又具备体积紧凑、供电适配性强、安装门槛低的优势。从结构设计来看，整体采用同轴式布局，驱动电机与卷筒集成在同一轴线上，有效压缩了整体轴向尺寸，两端的安装支座采用带加强筋的一体式铸造型结构，安装孔位的位置度公差控制在合理范围，能够适配多数越野车型前保险杠、轻型作业设备机架的预装位，不需要对安装基体做大规模的切割改造。卷筒部分采用带挡边的圆柱形结构，挡边高度经过计算，

　　能够容纳额定载荷下对应长度的牵引钢丝绳，避免钢丝绳在收放过程中出现乱绳、脱槽的问题，卷筒与驱动输出端之间集成了减速机构与自锁制动结构，当牵引载荷达到额定值或者动力切断时，制动结构能够自动锁止卷筒，避免载荷回退引发的安全风险。两侧的导向拉杆结构，一方面作为钢丝绳排绳的辅助导向支撑，另一方面也对卷筒两端的轴承座起到结构加强作用，在承受偏载牵引力的时候，能够分散轴承座的局部应力，避免长期交变载荷下出现支座开裂的问题。驱动端的电机外壳采用散热筋结构，在持续大负载牵引作业时，能够通过行驶过程中的自然气流带走电机工作产生的热量，避免电机过热导致的功率衰减或者绝缘层老化问题，电机尾部的接线端做了密封防护处理，能够适应户外雨天、泥泞路段的作业环境，

　　减少泥水侵入引发的电路故障。安装边界方面，整体径向最大尺寸为卷筒两端支座的外轮廓尺寸，轴向尺寸从电机尾端到卷筒输出端的总长度控制在紧凑区间，安装支座的两个固定脚间距符合通用车载绞盘安装位的标准尺寸，安装时只需要匹配对应规格的固定螺栓，做好电路的绝缘防护与供电线径匹配，就可以完成设备的固定。在实际选型应用中，需要注意该绞盘的额定牵引载荷为5000磅，适用于总质量不超过对应牵引阈值的装备拖拽，作业时需要保证钢丝绳的出绳角度与卷筒轴线保持垂直，避免长期偏载导致挡边变形或者轴承异常磨损，日常维护时只需要定期对减速机构补充润滑脂，检查制动片的磨损量，就可以保证设备长期稳定运行。建模过程中对各个配合面的公差做了合理设定，

　　轴承位的配合采用基孔制过渡配合，既保证轴承安装后的同轴度，又方便后期维护时的拆解更换，各个密封槽的尺寸符合对应规格密封圈的安装要求，能够保证装配后的密封性能，所有的棱角位置都做了倒角处理，避免装配过程中割伤操作人员或者损坏密封件，整体结构没有冗余的设计部件，在保证结构强度的前提下尽可能压缩了整体重量，降低安装后对车辆前轴载荷的影响。
