4.5mm直径精密滚珠螺杆传动构件

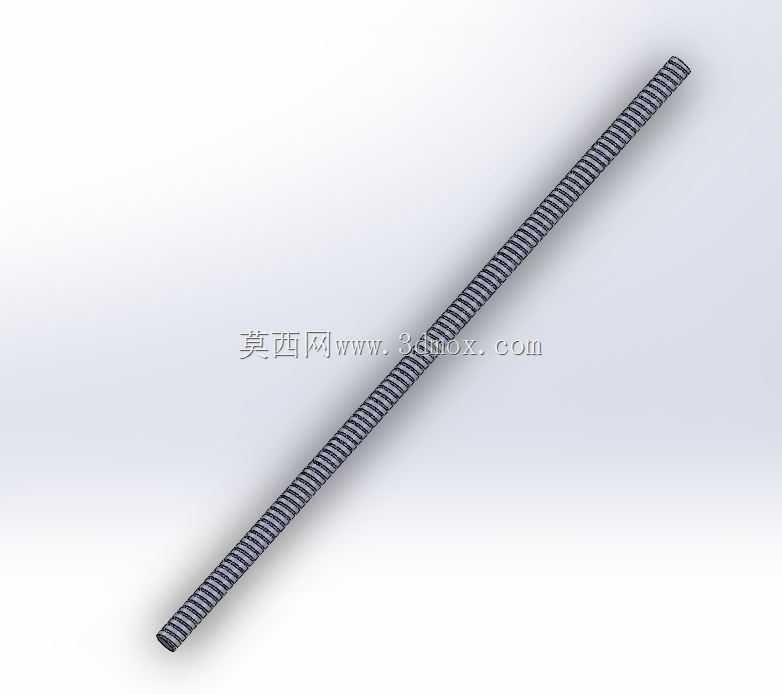

　　在桌面级精密传动场景里，小直径滚珠螺杆的应用覆盖了多数需要微行程精准位移的设备结构，从实验室微量进给平台到桌面型3D打印设备的Z轴升降结构，再到小型光学检测设备的镜头调焦模组，这类小导程、小外径的滚珠螺杆始终是兼顾传动精度与结构紧凑性的核心选择。本次建模的4.5mm直径滚珠螺杆，在设计初期就瞄准了狭小安装空间内的直线传动需求，没有额外集成螺母座、防尘圈、支撑端等附属结构，仅保留螺杆本体的滚道成型特征，方便设计人员根据自身设备的安装边界直接适配定制化的连接构件。从结构特性来看，这款滚珠螺杆采用单圆弧滚道截面设计，滚道与钢球的接触角控制在45度，既保证了轴向承载时的接触应力分布均匀，也避免了大接触角带来的摩擦阻力提升，

　　适配低扭矩驱动的小型步进电机直连场景，不需要额外增加减速机构就能实现平稳的低速进给。螺杆的整体外形为细长轴结构，外径严格控制在4.5mm，滚道的导程匹配微型传动场景常用的1mm规格，每旋转一周可实现1mm的直线位移，空载时的反向间隙控制在0.005mm以内，满足多数精密微调场景的精度要求。在实际设备装配过程中，这类小直径螺杆的安装边界需要重点考虑轴端的支撑形式，两端通常采用微型角接触轴承做固定支撑，避免细长轴在高速往复运动时出现挠曲变形，建模时保留了螺杆两端的光轴基准段，方便设计人员直接根据自身选型的轴承内孔尺寸调整轴径公差，不需要额外对滚道段做二次修改。从功能实现角度，滚珠螺杆相比同规格的滑动丝杠，传动效率能提升至90%以上，

　　长时间往复运行时的温升更低，不会因为滑动摩擦导致的热伸长影响定位精度，在需要长时间连续做微量进给的设备上，比如小型点胶机的胶头位移轴、生物检测设备的试剂推送结构，这类构件的稳定性优势非常明显。建模过程中，滚道的螺旋扫掠特征严格按照滚珠啮合的轨迹做切除成型，每一圈滚道的衔接处没有特征断点，保证后续做运动仿真时钢球能够沿滚道顺畅滚动，不会出现干涉卡滞的问题；螺杆的端面做了0.2mm的倒角处理，既去除了机加工时的锐边毛刺，也方便装配时顺利穿入螺母内部，不会刮伤螺母内的反向器构件。在不同行业的应用里，这类小规格滚珠螺杆的选型往往受限于设备的整体安装空间，比如便携式医疗检测设备的内部传动结构，整体空间预留的螺杆安装长度往往不足200mm，

　　外径超过5mm的螺杆就会挤占其他功能模块的安装位置，4.5mm的外径尺寸刚好能在狭小空间内完成传动功能布置，同时保留足够的轴向刚度，不会因为轻微的侧向力出现弯曲变形。设计时没有在螺杆上加工任何安装键槽或者定位平面，就是为了给不同应用场景留出足够的结构调整空间，设计人员可以根据自身的传动连接方式，在轴端加工出D型切面、扁位或者螺纹连接段，适配同步轮、联轴器等不同的连接构件，不需要因为预设的安装结构限制选型适配范围。从运动特性来看，这款螺杆的滚道表面粗糙度建模时参照了磨制丝杠的工艺标准，滚道的轮廓度公差控制在0.002mm以内，运行时的钢球循环流畅度不会因为滚道的轮廓误差出现顿挫，在低速微进给场景下不会出现爬行现象，能够实现微米级的位移调整。对于三维建模从业者来说，这类纯螺杆本体的模型可以直接导入自身的设备装配体中，根据实际需要的行程长度截取对应段的螺杆特征，不需要重新绘制螺旋滚道的基础轮廓，能够大幅缩短结构设计阶段的建模周期；对于设备选型人员来说，模型的尺寸边界完全符合微型滚珠螺杆的通用尺寸规范，可以直接用来做装配干涉检查，验证螺杆在设备内部的运动行程是否会和周边构件发生碰撞，提前排查结构设计的空间冲突问题。在实际生产加工环节，这类小直径滚珠螺杆通常采用轴承钢做整体淬火处理，表面硬度达到HRC60左右，保证滚道的耐磨性能，建模时的实体特征完全匹配后续机加工的工艺路径，不需要做额外的特征修补就能导出工程图用于生产参考。
