小型直流电机卡箍式固定安装支架

　　这款卡箍式电机固定件，主要面向小功率直流电机的快速装配场景，在桌面原型设备、小型DIY机电装置、机箱内置动力单元固定、小型输送模组动力端安装等场景下都能适配，解决了小直径圆柱外壳电机无专用安装位、固定繁琐的问题。不同于传统电机端盖法兰安装的形式，这款支架采用环抱式卡紧结构，不需要在电机外壳上额外加工安装孔，也不需要定制适配的电机端盖，直接通过卡箍的环抱力抱紧电机圆柱外壳，就能完成电机的位置固定，对于外壳直径24mm的小型直流电机适配性极佳，实际使用时也可以根据所用电机的实际外径，调整卡箍的抱紧尺寸，适配一定范围内不同直径的圆柱外壳电机，不需要重新制作整个支架，适配灵活性更强。从结构设计来看，支架整体采用一体化弯折成型的结构思路，

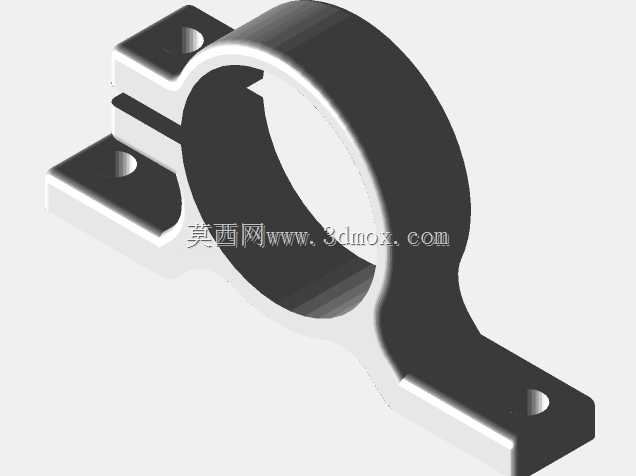

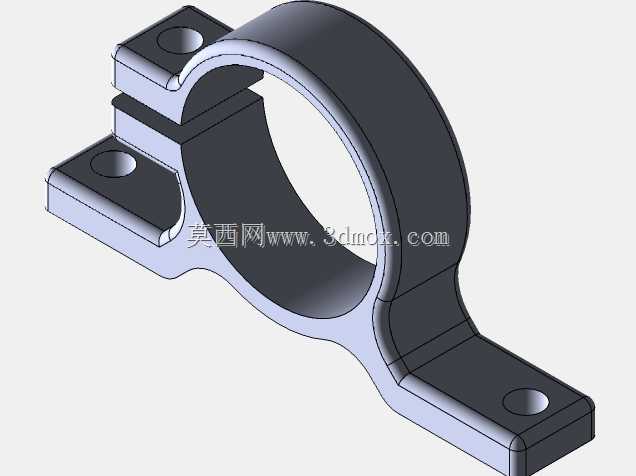

　　主体的半环抱卡箍为圆弧结构，圆弧内径和适配电机的外径保持一致，保证抱紧时接触面足够大，避免局部压强过大压损电机外壳，同时也能提升抱紧后的摩擦力，防止电机运行时出现转动、轴向窜动的问题。卡箍的开口端设计有带安装孔的凸台结构，两个凸台对齐后可以通过螺丝锁紧，逐步收窄卡箍的内径，实现对电机的抱紧固定，锁紧力度可以通过螺丝的拧紧力矩调整，既不会因为力度过小导致固定失效，也不会因为力度过大夹裂塑料材质的电机外壳。除了卡箍本身的锁紧结构，支架还延伸出两个带安装孔的固定支脚，一个支脚从卡箍侧上方延伸，另一个从卡箍侧下方延伸，两个支脚的安装孔位不在同一平面，既可以实现电机的水平卧式安装，将支架固定在设备的安装基板上，让电机输出轴平行于安装面；

　　也可以将支架固定在机箱的垂直内壁上，实现电机的吊装或者侧装，适配不同设备内部的安装空间布局，不需要额外制作转接板。支脚上的安装孔采用沉孔设计，安装时螺丝头可以沉入支脚表面以下，不会出现凸起干涉电机外壳或者周边其他零部件的问题，安装后整体结构更紧凑。在安装边界方面，这款支架的卡箍宽度适配24mm直径电机的常规外壳长度，抱紧后不会遮挡电机的输出轴端，也不会遮挡电机尾部的接线端，不会影响电机的接线作业和输出端的联轴器、带轮等传动件装配；两个固定支脚的孔位间距经过合理规划，安装时只需要在基板上对应位置打两个安装孔，就能完成支架的固定，不需要大面积的安装平面，在空间狭小的设备内部也能完成装配。实际使用过程中，

　　这种环抱式固定支架相比传统的螺丝顶紧固定方式，接触面积更大，固定更可靠，电机运行时的振动可以通过整个卡箍面传递到支架，再传递到安装基板上，减振效果更好，不会出现长期运行后顶丝松动、电机移位的问题。对于原型开发场景来说，这种支架不需要提前针对特定电机做复杂的适配设计，拿到后只需要根据实际电机直径微调卡箍的锁紧量，就能快速完成电机的装配，大幅缩短原型设备的组装周期，也方便后期调整电机的轴向位置，松开锁紧螺丝就可以滑动电机调整轴向位置，调整到位后重新锁紧即可，不需要反复拆装安装螺丝。在材料选择的适配性上，这款结构既可以采用3D打印制作小批量原型件，也可以采用钣金冲压工艺批量生产，冲压生产时可以一次成型卡箍圆弧和支脚结构，生产效率高，成本低廉，适合小型机电设备的批量配套使用。结构上没有复杂的曲面或者特殊工艺结构，建模时只需要通过拉伸、倒圆角、抽壳等常规特征就能完成，参数调整方便，修改卡箍内径、支脚长度、安装孔直径等参数就可以快速衍生出适配不同直径电机、不同安装空间的系列化支架产品，通用性极强。
