AirPodPro蓝牙耳机保护壳结构设计

　　这款AirPod Pro蓝牙耳机保护壳的三维结构设计，核心围绕消费电子配件的日常使用场景展开，首先要解决的是原装耳机充电盒在日常携带中容易出现的刮擦、跌落磕碰问题，同时兼顾握持手感与开合操作的顺畅度。从实际使用场景来看，这类保护壳主要适配日常通勤、户外出行、办公桌面放置等多场景下的耳机收纳防护，用户在单手持握取出耳机、将保护壳放入裤袋或背包侧袋的过程中，壳体需要具备足够的抗形变能力，同时不会额外增加过多的携带体积。

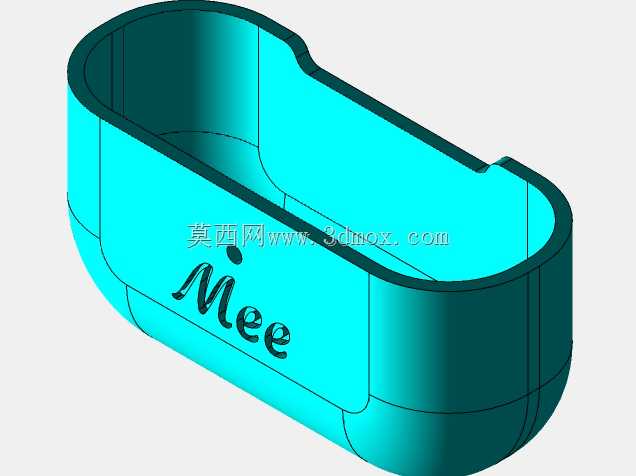

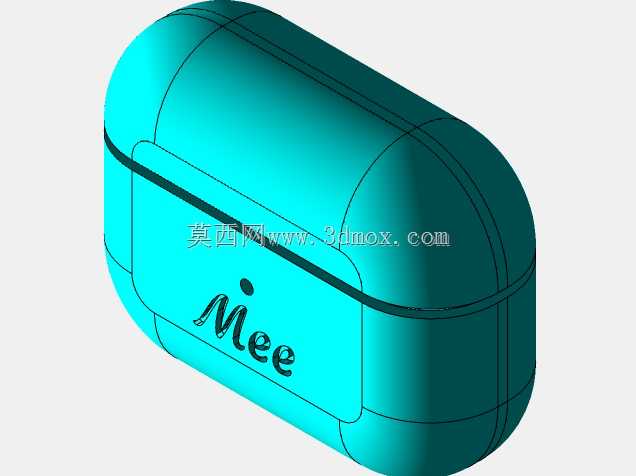

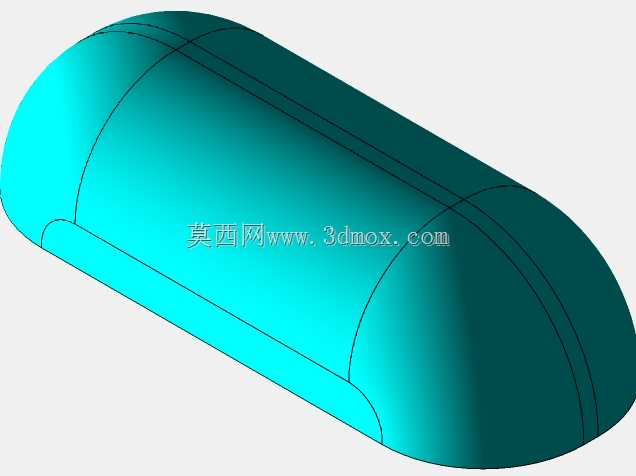

　　设计思路上，整体采用上下分体式扣合结构，上盖与下壳的分型面沿着原装充电盒的自然开合缝隙设置，保证安装后不会干扰耳机盒本身的翻盖动作，合模线位置做了0.1mm的圆角过渡处理，避免日常握持时出现硌手的问题。壳体壁厚均匀控制在1.2mm，既能够在1.2米高度自由跌落时分散冲击能量，保护内部耳机盒不受外力损伤，又不会因为壁厚过大导致整体尺寸臃肿，影响便携性。壳体内部设置了0.3mm高的周向定位筋，与原装耳机盒的外轮廓间隙配合，安装后不会出现晃动异响，同时定位筋的位置避开了耳机盒侧面的配对按键、底部的充电接口区域，保证配对操作、有线充电、无线充电都能正常进行，不需要额外拆卸保护壳。

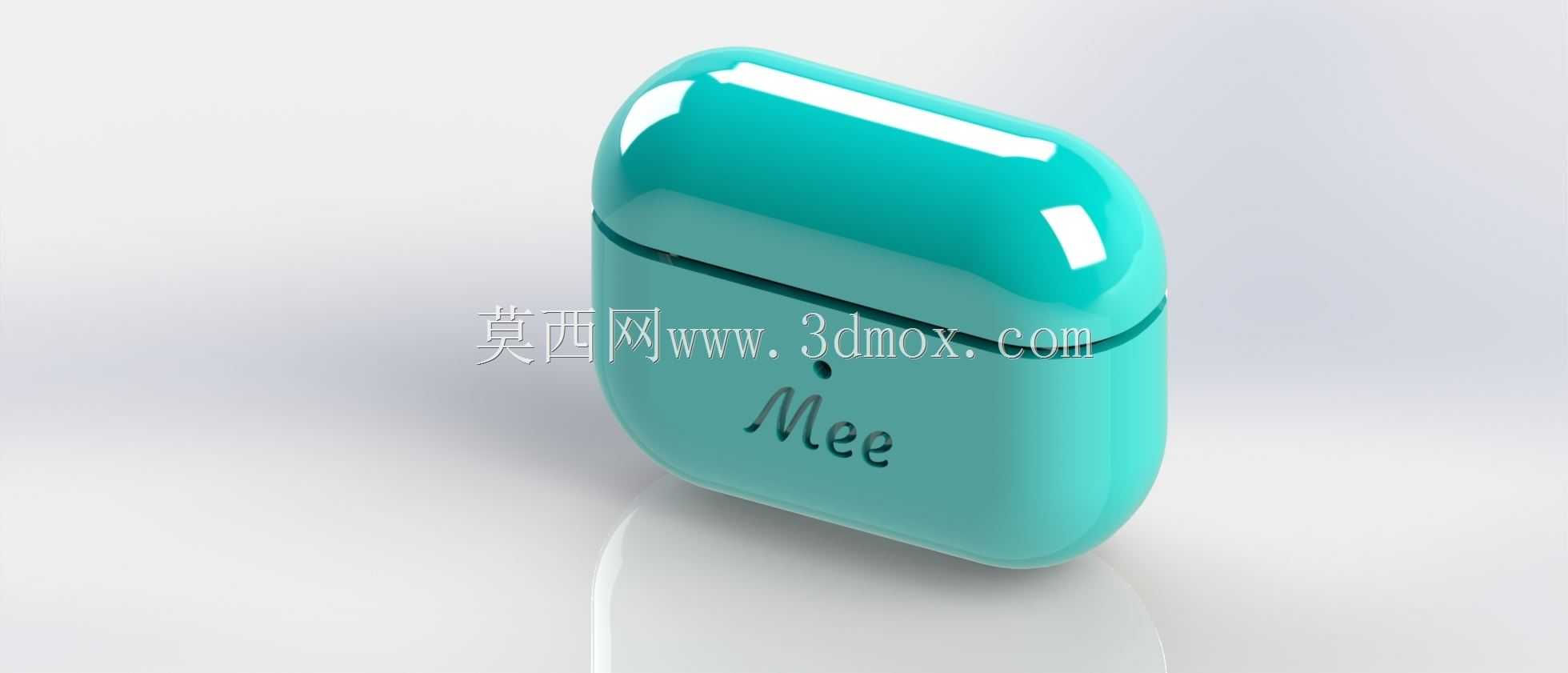

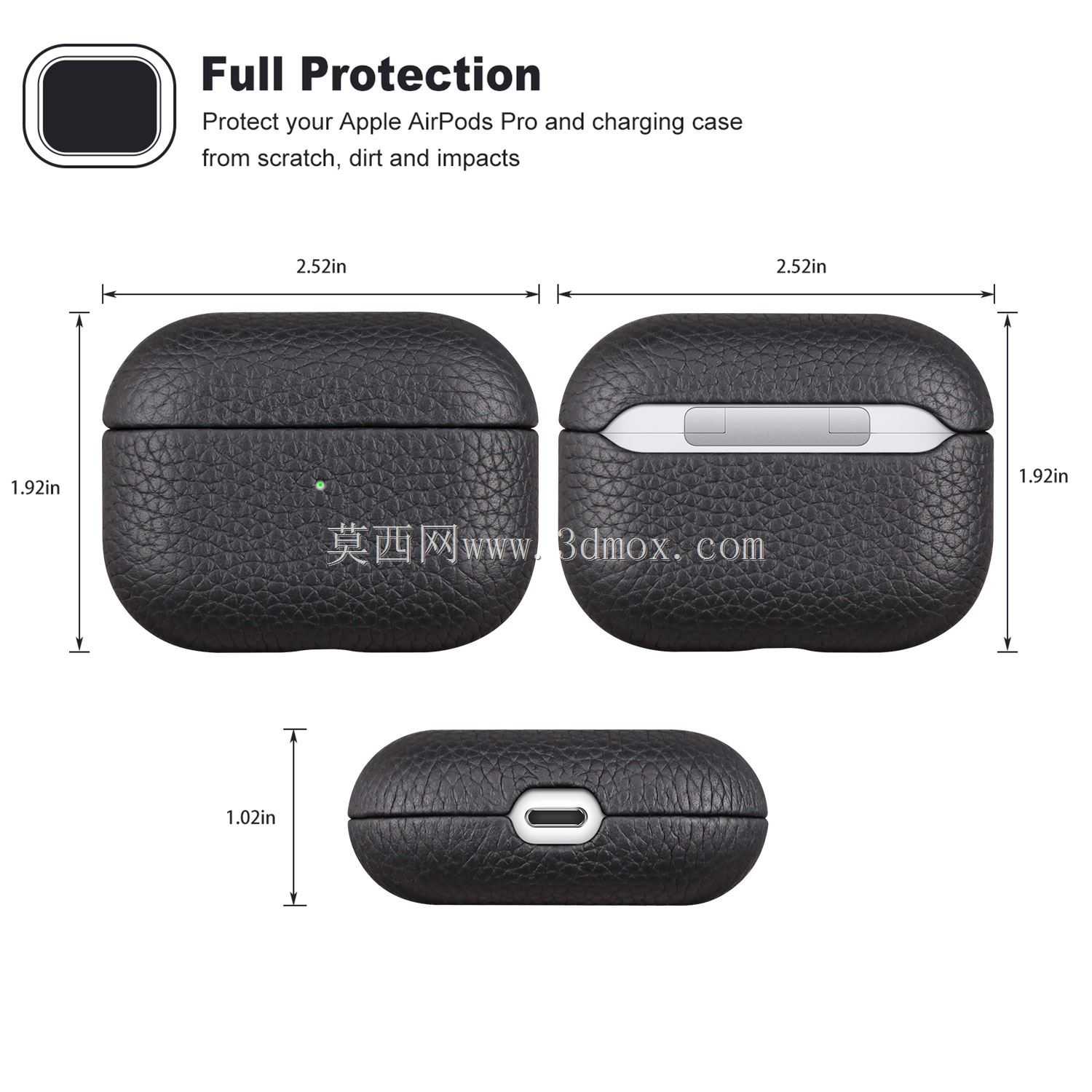

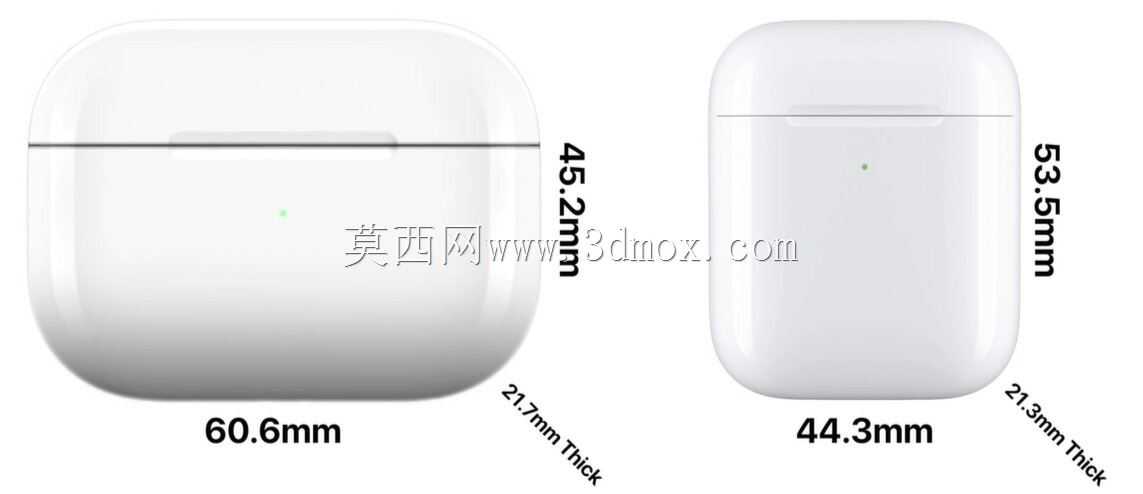

　　外形尺寸方面，整体外轮廓在原装耳机盒的基础上，长宽方向各增加2.4mm，厚度方向增加2.4mm，安装边界控制在口袋收纳的舒适尺寸范围内，不会因为加装保护壳后出现裤袋卡滞的问题。壳体表面做了高光抛光的结构设计预留，既可以实现光滑亮面的外观效果，也为后续的表面晒纹、喷涂、印刷个性化标识预留了工艺余量，比如正面的标识区域做了0.2mm的下沉台阶，方便后续做丝印、移印或者嵌件装饰，不会因为日常摩擦导致标识脱落。开合位置的配合间隙控制在0.15mm，既保证上盖能够随耳机盒翻盖顺畅转动，不会出现卡滞，又不会因为间隙过大进入灰尘、碎屑。壳体边缘做了R2.5的大圆角过渡，和手指握持时的接触面贴合，提升长时间握持的舒适度，同时圆角结构也能提升壳体边角处的抗冲击能力，跌落时不会因为应力集中出现开裂。

　　从功能特性来看，这款保护壳除了基础的防刮、防摔防护功能外，底部预留了精准的充电开孔，开孔边缘做了倒角处理，插拔充电线时不会刮伤线材表皮，同时开孔尺寸兼容市面上主流的Lightning、Type-C接口充电线头，不需要额外调整插拔角度。侧面的挂绳孔位置做了局部加厚处理，厚度达到2mm，能够承受5kg的拉力，用户可以自行搭配挂绳、钥匙扣等配件，拓展携带方式，避免耳机盒遗失。上盖与下壳的配合处没有设置额外的锁扣结构，完全依靠内部定位筋与耳机盒的摩擦力实现固定，安装和拆卸都不需要借助额外工具，用户可以快速更换不同外观的保护壳，同时不会因为频繁拆卸刮伤原装耳机盒的表面。

　　在结构细节处理上，壳体内部的转角位置全部做了R0.5的圆角过渡，避免注塑生产时出现应力集中导致的壳体变形，同时也能减少安装时对耳机盒表面的磨损。壳体背面的铰链位置做了下沉式避让槽，深度1mm，完全避开耳机盒的金属铰链结构，不会因为保护壳的存在影响铰链的开合寿命，开合过程中保护壳与铰链之间保持0.2mm的安全间隙，长期使用也不会出现磨损异响。整体结构完全适配注塑成型工艺，没有倒扣、薄钢等不利于量产的结构特征，拔模斜度统一设置为1.5度，能够满足规模化量产的工艺要求，成型后不需要大量的后处理工序就能达到装配精度要求。
