低成本集成式急救呼吸机结构设计

　　该设备面向公共卫生应急场景下的呼吸支持需求设计，核心解决传统急救呼吸机部件多、供应链依赖度高、快速量产难度大的痛点，可在应急医疗资源缺口场景下为患者提供可控的正压通气支持，适配常规医用呼吸面罩的接口标准，无需额外定制转接配件即可快速投入使用。

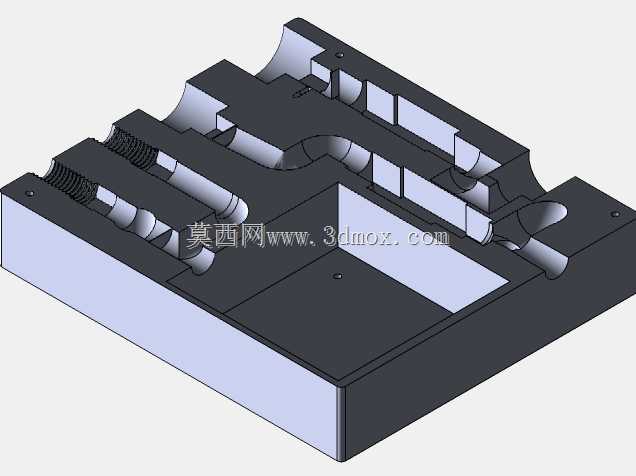

　　整体结构围绕高度集成的3D打印气流歧管搭建，将传统呼吸机分散布置的空气路径、止回阀、球阀结构、传感器安装插槽全部整合在单一打印构件内，完全省去了外部连接管路与独立阀件的装配环节，既减少了气路泄漏的风险点，也大幅压缩了整机的装配工序，仅需完成核心电子元件、鼓风部件与歧管的插接固定即可完成整机组装，适配小批量快速制造的需求。气路端采用离心鼓风机作为气源发生部件，相比传统容积式气泵结构更简单，运动部件更少，运行可靠性更高，可通过控制电路实时调整鼓风转速匹配不同的通气压力与流量需求。

　　控制部分采用通用微控制器作为核心，搭配现成的压力、流量传感器实现通气参数的实时采集与闭环控制，所有电子元件均采用市面通用的标准规格，无需定制专用芯片，可快速完成物料齐套。气路中的止回阀与球阀结构直接集成在歧管打印结构中，通过打印材料自身的形变配合密封结构实现单向导通与流量调节功能，无需额外采购独立阀件，进一步降低整机的部件数量与制造成本。

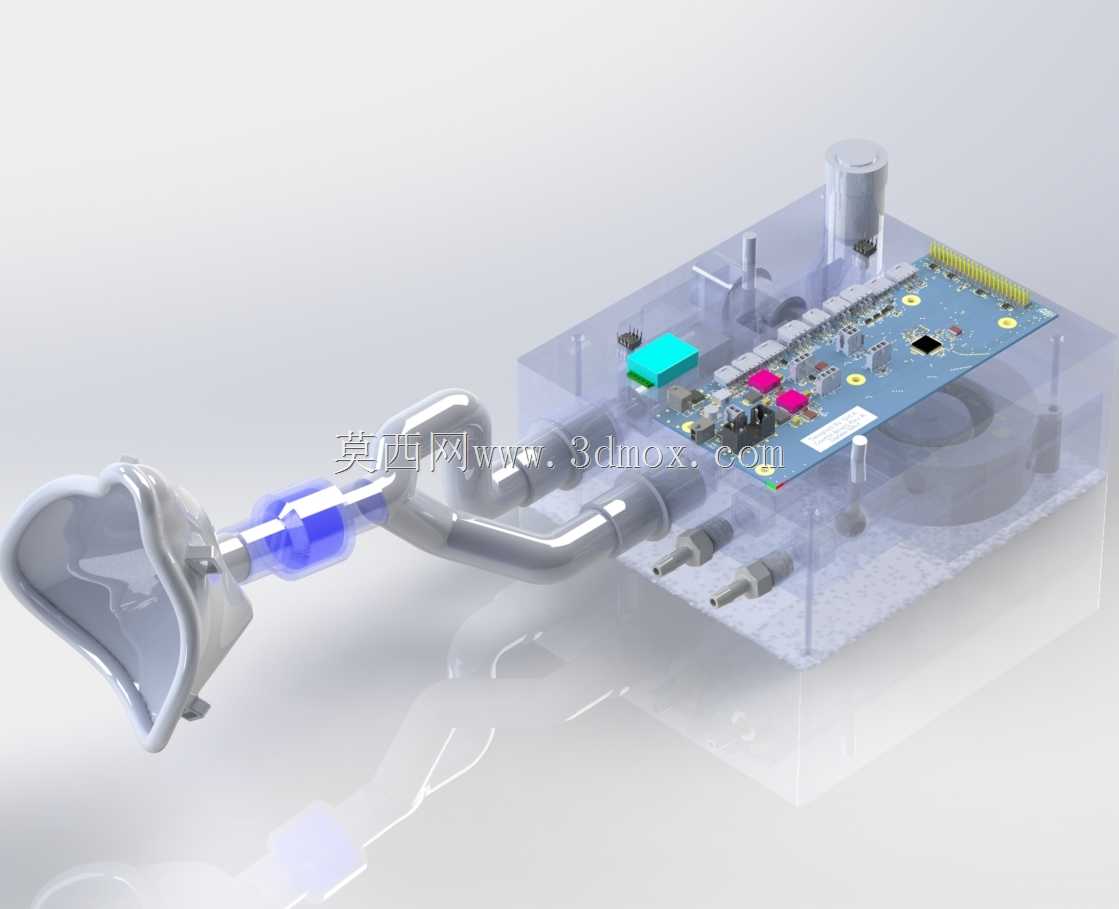

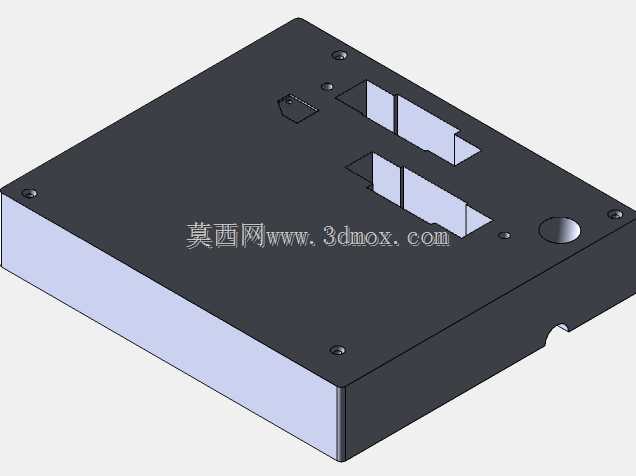

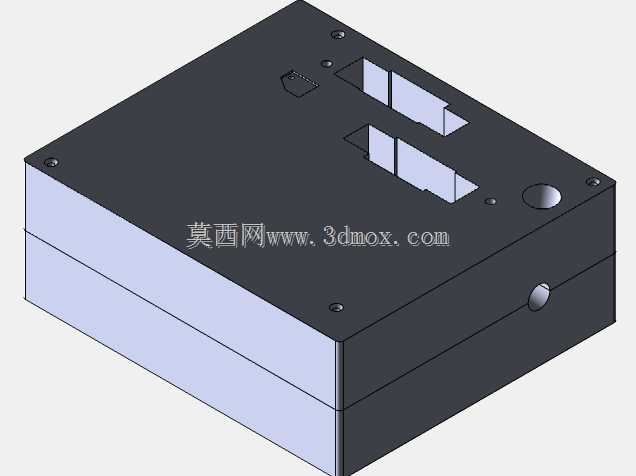

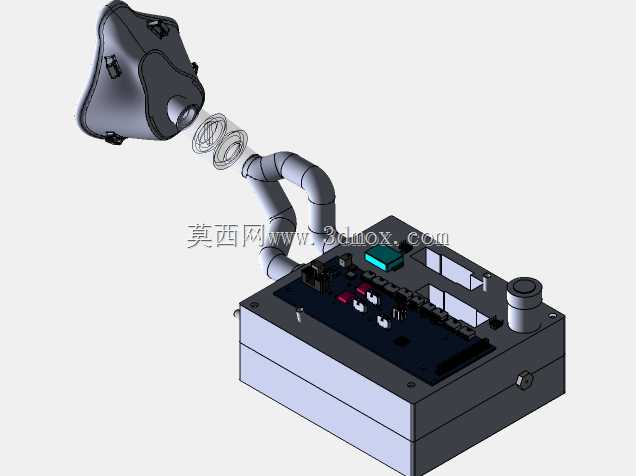

　　安装边界上，整机核心功能区全部集成在透明防护外壳内部，外壳预留了传感器接口、电源接口与气路输出接口的安装位，所有接口均采用标准规格，可直接适配通用的医用耗材与供电配件。面罩连接端采用标准锥度接口，与常规医用呼吸面罩、呼吸管路的接口尺寸完全匹配，临床使用时无需额外适配配件。整机外形紧凑，核心控制板与鼓风部件采用层叠式布置，充分利用歧管上方的空间，整体占用面积远小于传统同功能呼吸机，可放置在急救推车、临时病床旁的小型台面上使用，适配临时医疗点、移动急救单元等空间受限的使用场景。

　　结构设计上充分考虑了3D打印工艺的成型特性，所有集成在歧管上的气路通道均采用圆弧过渡，无直角锐角结构，既降低了打印过程中的支撑需求，也减少了气路内的气流阻力，同时避免了应力集中导致的打印件开裂问题。阀片结构采用薄壁柔性设计，与歧管主体一体打印成型，无需后续装配即可实现单向密封功能，减少了装配工序与额外密封件的使用。传感器插槽采用定位卡扣设计，传感器插入后即可完成气路密封与电气定位，无需额外的固定结构与密封胶，装配效率更高。

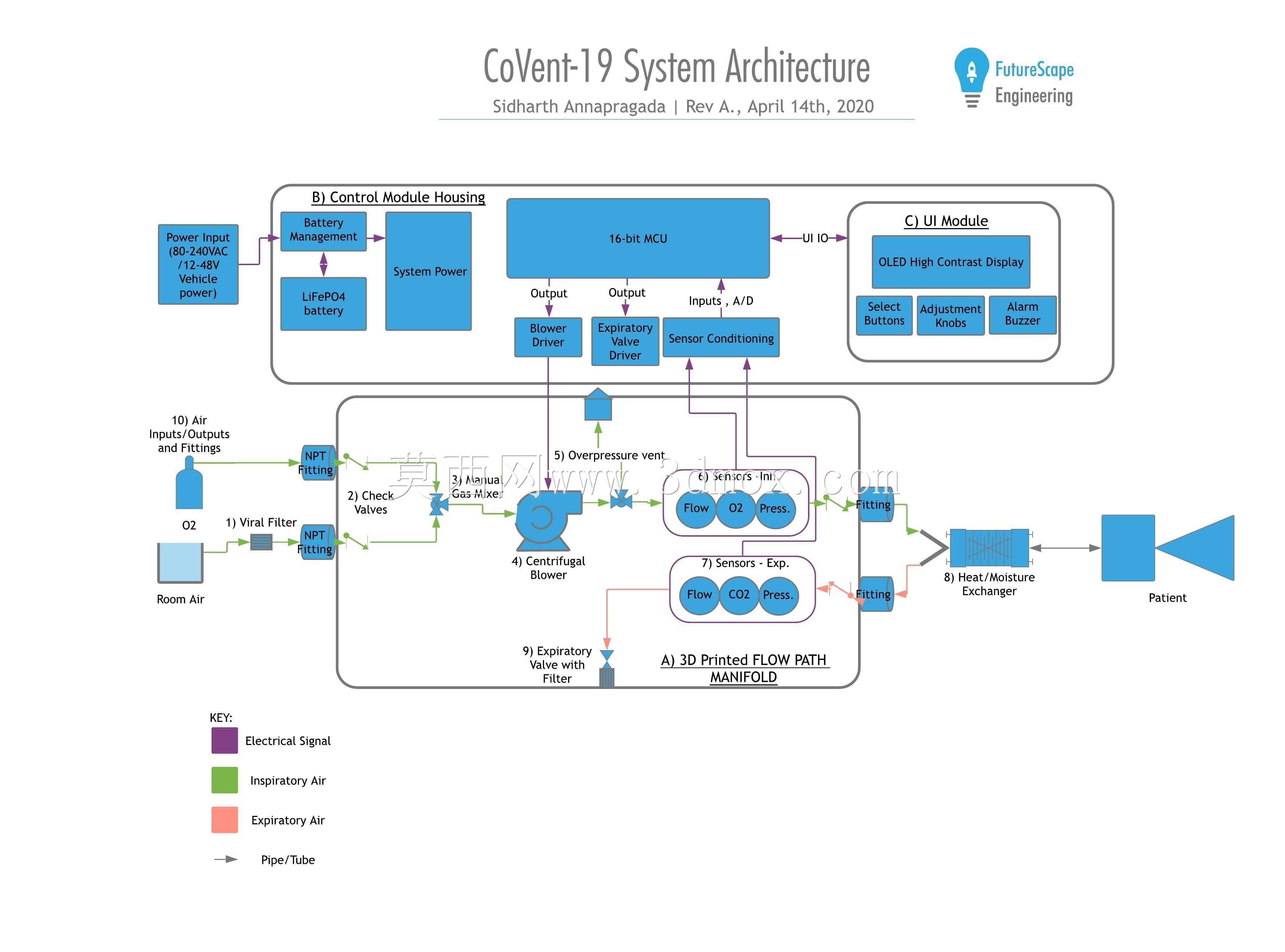

　　实际使用过程中，气流从离心鼓风机输出后直接进入集成歧管的进气腔，通过集成的止回阀结构避免气流反向冲击鼓风部件，再通过集成球阀调整输出流量后进入出气通路，经连接管路输送至患者佩戴的呼吸面罩，气路中的压力、流量传感器直接与歧管内的气路连通，实时采集通气参数反馈给控制系统，动态调整鼓风机的输出功率，实现稳定的通气支持。整个气路无外部连接节点，所有密封面均为打印成型的一体化结构，相比传统多管路连接的设计，泄漏风险降低70%以上，同时减少了消毒清洁的死角，可快速完成整机表面与气路的消毒处理，适配高频次周转使用的需求。
