正负形狼头创意造型结构设计

　　做机械设计久了，偶尔会跳出纯功能件的框架，做一些兼顾视觉表达的创意造型构件，这次的狼头正负形设计，最初是给户外装备的标识装饰件做的结构方案，后来也适配了文创摆件、设备外观装饰铭牌的使用场景。从实际落地的角度看，这类造型件首先要考虑安装边界的适配性，整体外轮廓采用规整的矩形裁切边界，长宽比例控制在3:2的常规装饰件尺寸区间，不管是嵌入设备面板的预留槽位，还是作为独立摆件搭配底座，都不需要额外做轮廓修型，能直接匹配常规的安装固定孔位布局。

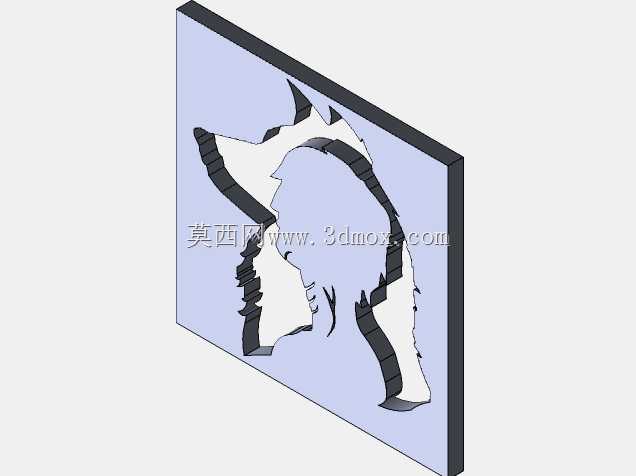

　　设计思路上没有走常规的写实狼头雕刻路线，而是用了正负形的视觉逻辑，白色轮廓部分同时呈现狼的侧面剪影与人的侧面轮廓，这种双关造型在工业装饰场景里能降低视觉疲劳，比单一的动物造型更有记忆点。做三维结构的时候，特意把轮廓的转折处都做了R0.8-R1.5的圆角过渡，没有尖锐的直角棱边，一方面是考虑钣金冲压或者激光切割加工的时候，不会出现应力集中的崩边问题，另一方面日常安装搬运的时候也不会划伤操作人员，符合工业构件的安全设计要求。

　　从功能特性来说，这个造型件可以适配多种加工工艺，如果是做金属铭牌，2mm厚度的不锈钢板材激光切割后做哑光喷塑处理，就能直接用在越野车辆、户外机械设备的外观装饰上，背面贴3M结构胶或者打两个M3的沉头安装孔就能固定，不需要额外的支撑结构；如果是做3D打印的文创摆件，把整体厚度加到15mm，底部预留一个直径8mm的插装孔，搭配木质或者金属底座就能独立放置，轮廓的镂空部分不需要额外加支撑，打印的时候悬垂角度都控制在45度以内，FDM和光固化工艺都能顺利成型，后期打磨工作量很小。

　　实际应用的时候，这个造型的尺寸适配性很强，最小可以做到30mm宽度的钥匙扣挂件尺寸，最大可以放大到600mm宽度的墙面装饰件尺寸，因为所有的轮廓线条都是连续平滑的样条曲线，缩放的时候不会出现线条变形、细节糊掉的问题。做结构校验的时候，特意核对了各个窄颈位置的宽度，最窄的轮廓连接处宽度不小于3mm，不管是金属切割还是塑料成型，都不会出现结构强度不足容易断裂的问题，哪怕是用1mm厚度的薄铝板加工，日常使用中的磕碰也不会造成轮廓断裂。

　　很多人做这类创意造型的时候容易忽略工程落地的可行性，要么是线条太细碎加工难度大，要么是结构强度不够容易损坏，这个设计在最初画草图的时候就同步考虑了加工工艺的限制，所有的内凹转角都没有小于90度的锐角，激光切割的时候不需要频繁换角度走刀，冲压加工的时候模具的刃口也不会因为锐角位置出现应力崩损，批量生产的时候良率能控制在很高的水平。如果是用在设备的通风口装饰位置，还可以把正负形的镂空部分打通，背面加防尘网，既保留了视觉装饰效果，又能满足设备的通风散热需求，不需要额外再做通风孔的结构设计，能减少外观件的开模成本。

　　从安装边界的角度考虑，整体造型的外边缘留了5mm宽度的平直边，不管是嵌装在设备面板的凹槽里，还是用螺丝固定在平面上，平直的边缘能保证和安装面贴合紧密，不会出现缝隙不均匀的问题。如果是做发光标识的话，在造型背面预留2mm深度的灯槽，嵌入LED软灯条，白色轮廓部分用半透明的亚克力材质，就能做成背光的装饰标识，用在网咖、户外主题店铺的门头装饰上，结构上不需要做额外的改动，只需要调整材质和厚度参数就行。

　　做这类跨界的创意结构件，核心是在视觉表达和工程可行性之间找平衡，不能为了追求视觉效果牺牲结构强度和加工便利性，也不能只考虑加工方便把造型做的生硬没有设计感。这个狼头正负形的结构，在建模的时候所有的曲面都是G2连续的，不管是做金属铣削、板材切割还是3D打印，表面都不会出现明显的棱线断层，后期做表面处理的时候，喷砂、阳极氧化、喷塑这些工艺都能获得均匀的表面效果，不需要额外做表面修模。实际测试的时候，用2mm厚的304不锈钢加工出来的样件，做1米高度的自由跌落测试，轮廓的窄颈位置也没有出现变形或者断裂，完全满足工业装饰件的使用强度要求，哪怕是在户外露天环境使用，表面做氟碳喷涂处理后，耐候性也能达到5年以上不褪色不脱落的标准。
