KP5-KP35型压力检测控制开关结构设计

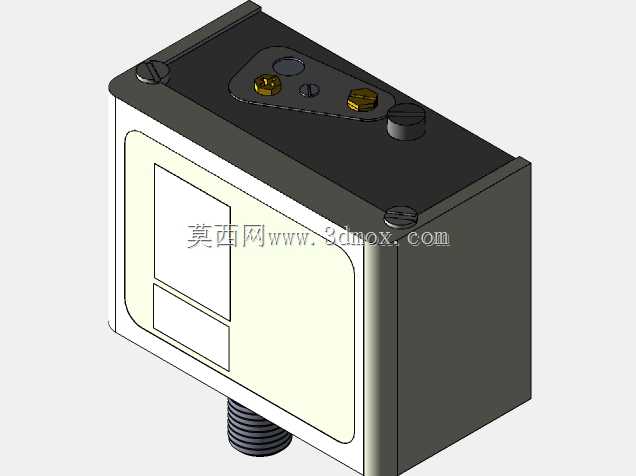

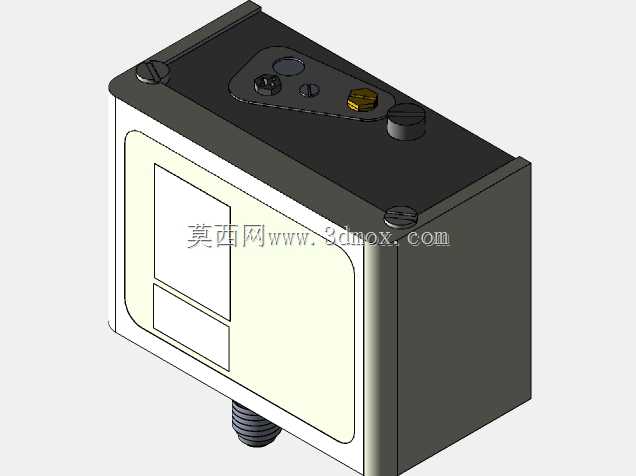

　　在液压与气动控制系统的现场搭建中，压力开关是不可或缺的底层检测执行元件，这款KP5-KP35量程覆盖的压力开关，主要适配中低压工况的压力阈值触发需求，常见应用场景包括小型液压站的压力超限保护、气动输送管路的压力区间控制、机床润滑系统的油压监测、空压机的启停压力触发，也可配套在小型自动化设备的气路支路中，作为压力到位的信号反馈元件，替代部分需要模拟量采集的低成本方案，降低整套控制系统的硬件成本。从结构设计来看，这款压力开关采用方正盒式外壳布局，整体外壳做了圆角过渡处理，避免安装过程中锐边划伤操作人员，顶部的调节区域集成了压力阈值调节旋钮、锁定螺丝以及状态指示窗口，调节旋钮采用防滑齿形结构，

　　现场调试时无需专用工具即可手动旋拧调整触发压力，调整到位后拧紧旁边的锁定螺丝即可防止工况振动导致的阈值漂移，状态指示窗口可直观显示开关的通断状态，无需外接万用表即可快速判断元件工作状态，大幅降低现场排查故障的时间成本。外壳侧面预留了平整的标签粘贴区域，可在现场安装后标注对应管路的压力设定值、控制回路编号，方便后期运维人员快速识别对应元件。底部采用标准外螺纹压力接口，接口处做了密封面平整处理，安装时搭配对应规格的密封垫即可实现可靠密封，无需额外打胶，适配常规的工业管路安装标准，接口轴线与外壳底面垂直，安装后整体外壳垂直于管路安装面，不会与周边的管路接头、阀件产生空间干涉。从安装边界来看，这款压力开关的整体外形尺寸紧凑，

　　方形外壳的边长控制在较小范围内，顶部调节区域的凸起高度较低，即使在安装空间局促的阀岛集成区域、设备内部走线槽旁的狭小空间内也能顺利安装，外壳的四个角预留了嵌入式安装孔位，既可以通过底部螺纹直接拧在管路接头上完成安装，也可以通过侧面的安装孔搭配螺丝固定在设备安装板上，两种安装方式适配不同的现场布局需求，当管路振动较大时，采用面板固定的方式可以避免管路振动直接传递到开关本体，延长元件的使用寿命。内部结构设计上，这款压力开关采用膜片式压力感应结构，相比活塞式结构，膜片对中低压的压力变化敏感度更高，触发精度更稳定，同时内部的微动开关采用银触点设计，可直接驱动小功率的中间继电器线圈，无需额外加装信号放大中继元件，简化外围控制回路的接线复杂度。

　　在实际选型应用中，这款压力开关的压力覆盖范围适配多数工业现场的中低压气路、润滑油路、冷却水路的压力检测需求，触发压差控制在合理区间，不会因为管路的微小压力波动产生误触发信号，也能在压力达到阈值时快速响应，及时输出通断信号给控制系统，完成超限报警、泵组启停、阀件切换等控制动作。建模过程中对所有配合面做了公差匹配，外壳的上下盖配合处预留了密封槽安装位置，可加装橡胶密封圈实现一定等级的防尘防水能力，适配车间多粉尘、少量溅水的工况环境，顶部调节旋钮的轴位也做了密封结构设计，避免外界水汽、粉尘从调节缝隙进入开关内部，影响内部触点的导通可靠性。从三维建模的细节来看，所有外部结构的倒角、螺丝沉孔、接口螺纹都按照实际加工标准做了还原，没有出现建模过程中常见的壁厚不均、特征遗漏问题，安装孔位的中心距、螺纹接口的规格都符合行业通用标准，可直接导入设备装配体中做干涉检查、安装布局模拟，不需要二次修正模型尺寸，能直接用于设备设计阶段的布局选型验证，减少设计人员重复建模的工作量。
