哈利波特死亡圣器主题几何标识结构设计

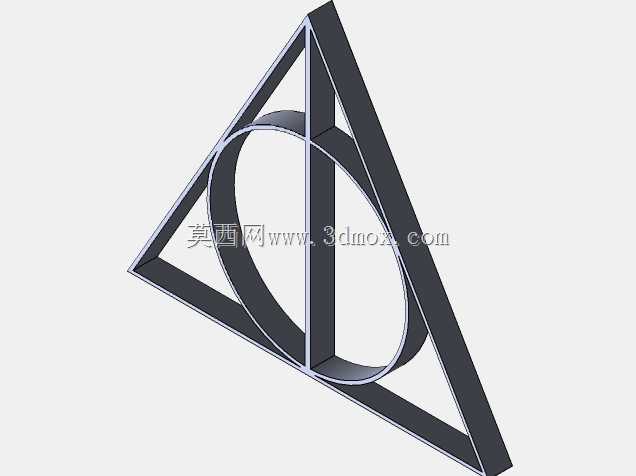

　　该结构的设计最初源于影视IP衍生周边的定制化需求，在文创产品、主题陈列装置、个性化装饰构件的生产场景中，这类具备高识别度的立体符号往往需要兼顾还原度与结构合理性，不能仅做平面图案的简单拉伸。从结构组成来看，整个构件由三个核心几何元素拼接而成：外围是等边三角形外框，内部嵌入一根沿三角形中垂线布置的直杆，直杆外侧套设一个与三角形内切圆尺寸匹配的圆环，三个元素的空间位置完全贴合死亡圣器符号的平面比例，没有做额外的艺术化变形，保证视觉识别的准确性。设计过程中首先要处理的是三个构件的连接可靠性，三角形外框采用等截面矩形条结构，截面尺寸根据最终成品的使用场景调整，若用于桌面摆件，截面宽度可控制在3-5mm，

　　整体外轮廓边长控制在80-120mm区间，既不会过于小巧丢失细节，也不会因尺寸过大占用过多陈列空间；若用于墙面装饰挂件，可将外框边长放大至300-500mm，同时适当增加截面厚度至8-10mm，避免大尺寸下结构出现挠曲变形。内部直杆的两端分别与三角形的上顶点、下底边中点做一体化连接，连接位置做R0.5-R1mm的圆角过渡，避免应力集中导致的连接处断裂，尤其是采用3D打印或者激光切割工艺加工时，尖角位置的应力集中会大幅提升成品的破损概率。圆环的安装位置需要精准对齐三角形的内切圆圆心，圆环与直杆的交叉位置做贯穿式连接，圆环与三角形外框的三个临近点保留0.2-0.5mm的均匀间隙，既不会因为间隙过大显得结构松散，

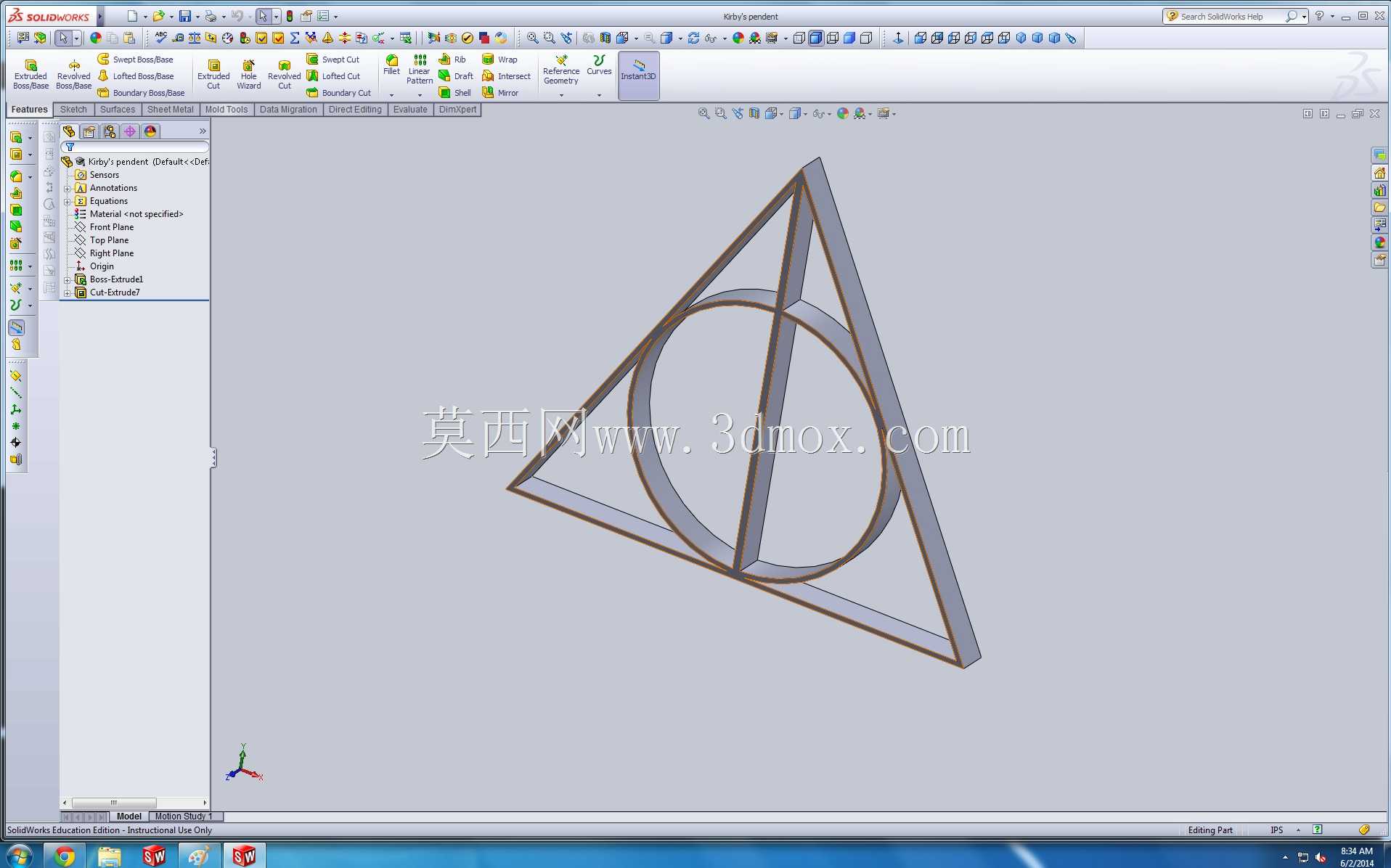

　　也不会因为零间隙导致加工装配时出现干涉。考虑到不同的加工工艺需求，建模时所有特征都做了参数化关联，三角形边长、截面尺寸、圆环线径、直杆厚度都可以通过全局参数快速调整，不需要重新绘制草图。如果采用金属材质进行CNC加工，可将三个构件拆分后分别加工再通过焊接或者过盈配合组装，拆分位置选在直杆与圆环的交叉点、圆环与三角形框的临近位置，拆分后的单个构件都具备良好的加工工艺性，不会出现倒扣或者难以走刀的结构；如果采用FDM或者光固化3D打印工艺，可直接打印一体化结构，建模时将所有连接位置做合并处理，避免装配步骤，打印时仅需要添加少量支撑即可完成成型，支撑位置选在三角形下底边与圆环的下部间隙处，去除支撑后不会影响外观面的平整度。在安装边界方面，

　　作为桌面摆件使用时，三角形下底边为整个结构的支撑面，支撑面宽度与外框截面宽度一致，可保证放置时的稳定性，不需要额外增加底座；作为挂件使用时，可在三角形上顶点位置预留直径1-2mm的挂孔，挂孔中心距离顶点边缘1.5mm以上，保证挂孔处的结构强度，悬挂后整个符号的重心落在挂孔的正下方，不会出现倾斜偏移。结构的表面处理适配多种工艺，若做金属质感效果，可在建模时保留均匀的壁厚，后期做抛光、电镀或者喷砂处理；若做涂装效果，所有外表面都做了等曲率过渡，没有难以喷涂的死角，可直接覆盖不同主题的配色。不同于普通的平面标识，该立体结构在不同观察角度下会呈现出层次变化，三角形外框、直杆、圆环三个元素会随着视角偏移产生错落的视觉效果，比平面图案更具空间感，适合作为主题展陈的装饰构件、文创产品的核心结构，也可经过尺寸缩放后作为配饰、徽章的基体结构，建模时所有几何元素都做了全约束，不存在过定义或者欠定义的特征，修改参数时不会出现特征报错，可直接导入不同的工程软件做后续的工艺处理。
