多用途小车内置悬架驱动轮组结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752644
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计
  • 多用途小车内置悬架驱动轮组结构设计

  这套轮组结构面向小型多用途移动载具开发,核心是将悬架缓冲结构集成在轮组内部,省去传统外置悬架的安装空间,适配紧凑布局的小型移动平台,常见于教学实验用Arduino小车、小型巡检机器人、桌面级移动作业设备等场景,这类设备往往需要在不同地面环境下移动,传统刚性轮组在粗糙地面容易出现打滑、震动过大导致车载传感器数据失真的问题,内置悬架的设计刚好能解决这类痛点。

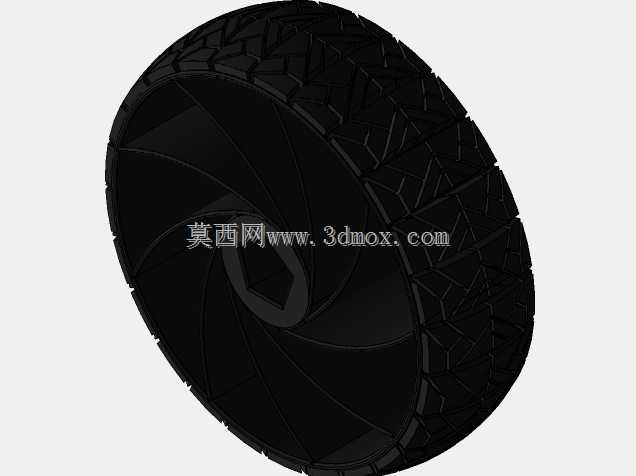

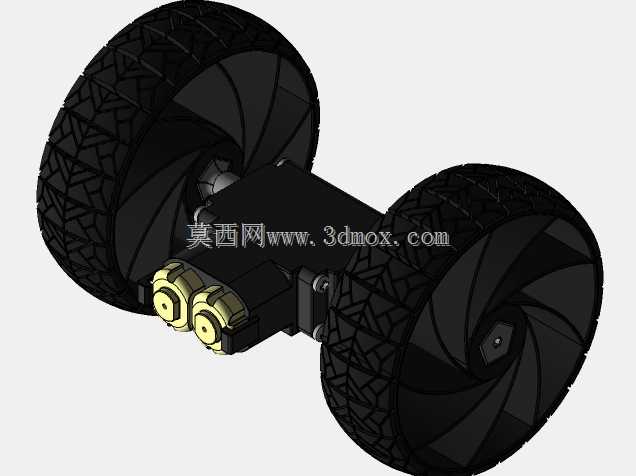

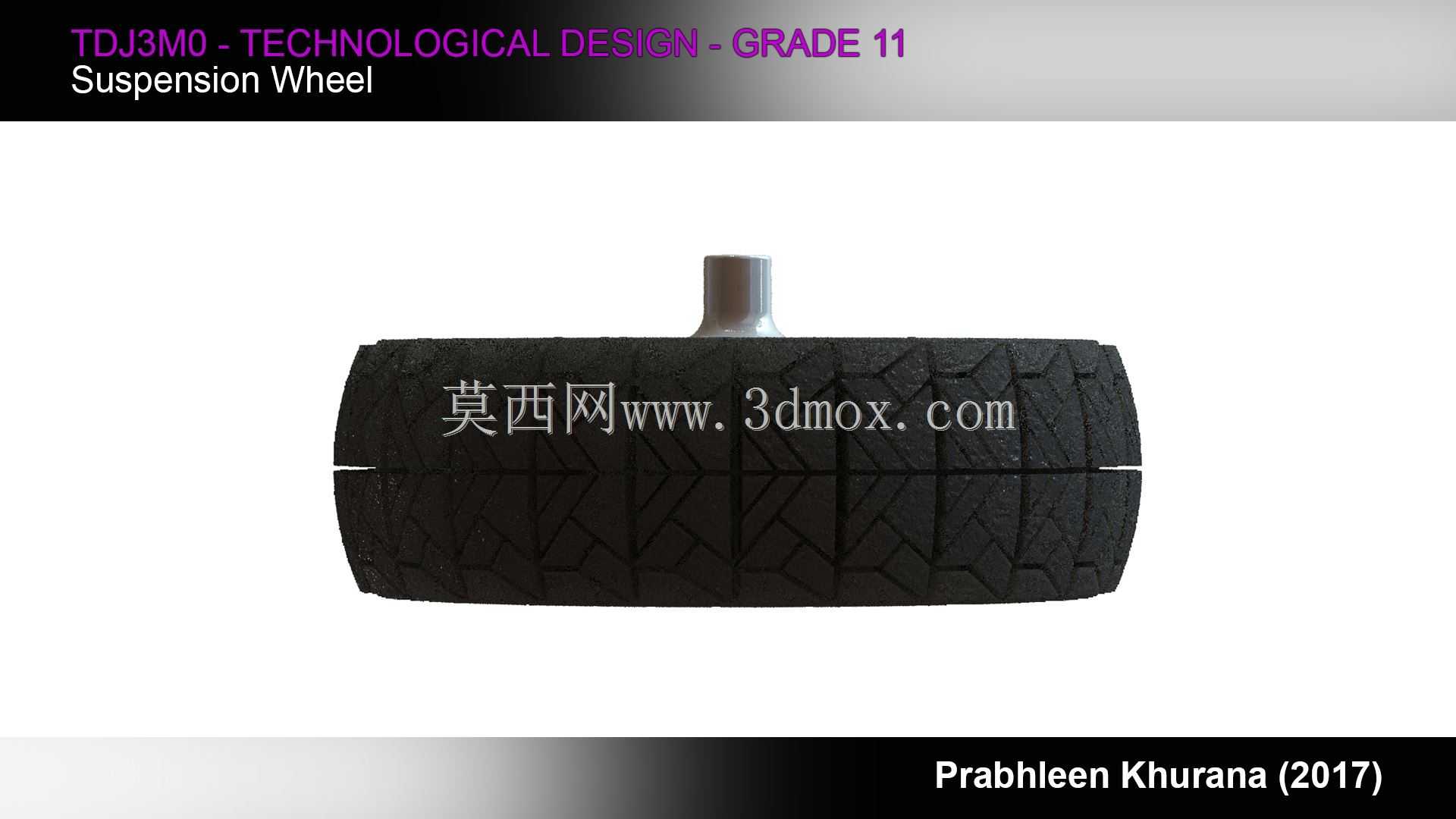

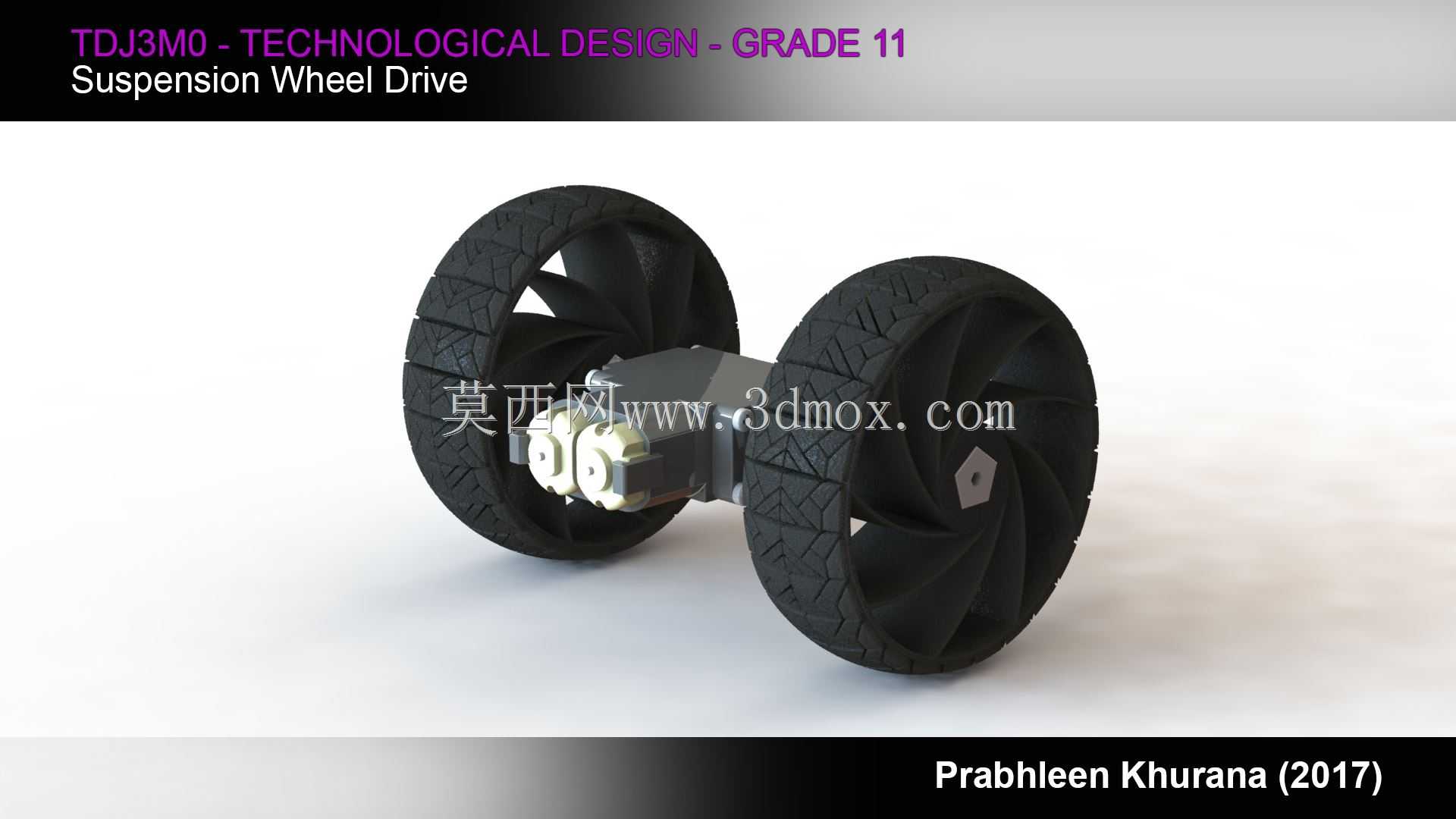

  从功能特性来看,该轮组采用双轮同轴驱动布局,动力输出端直接对接轮组中部的传动结构,轮组内部集成的悬架结构可在车轮接触凸起或凹陷路面时产生自适应形变,缓冲路面传递的冲击,既可以降低行走过程中的震动幅度,保证车载元器件的稳定性,也能让轮胎胎面始终贴合地面,提升抓地力,避免轮组悬空失去动力。设计阶段针对两种不同使用场景规划了两套胎面结构,一套胎纹深度更大、橡胶块更突出,适配粗糙水泥地、碎石路面等非铺装场景,依靠大尺寸胎纹嵌入路面不平整区域提升摩擦力;另一套胎面更平整、胎纹细密,适配瓷砖、环氧地坪、木板等坚硬光滑表面,减少滚动阻力同时避免胎面过度磨损。

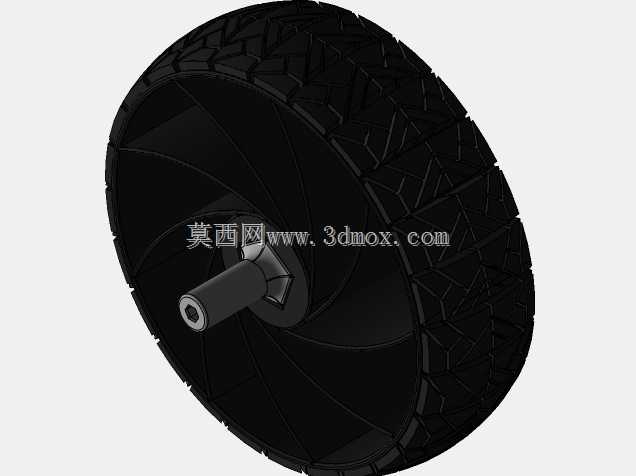

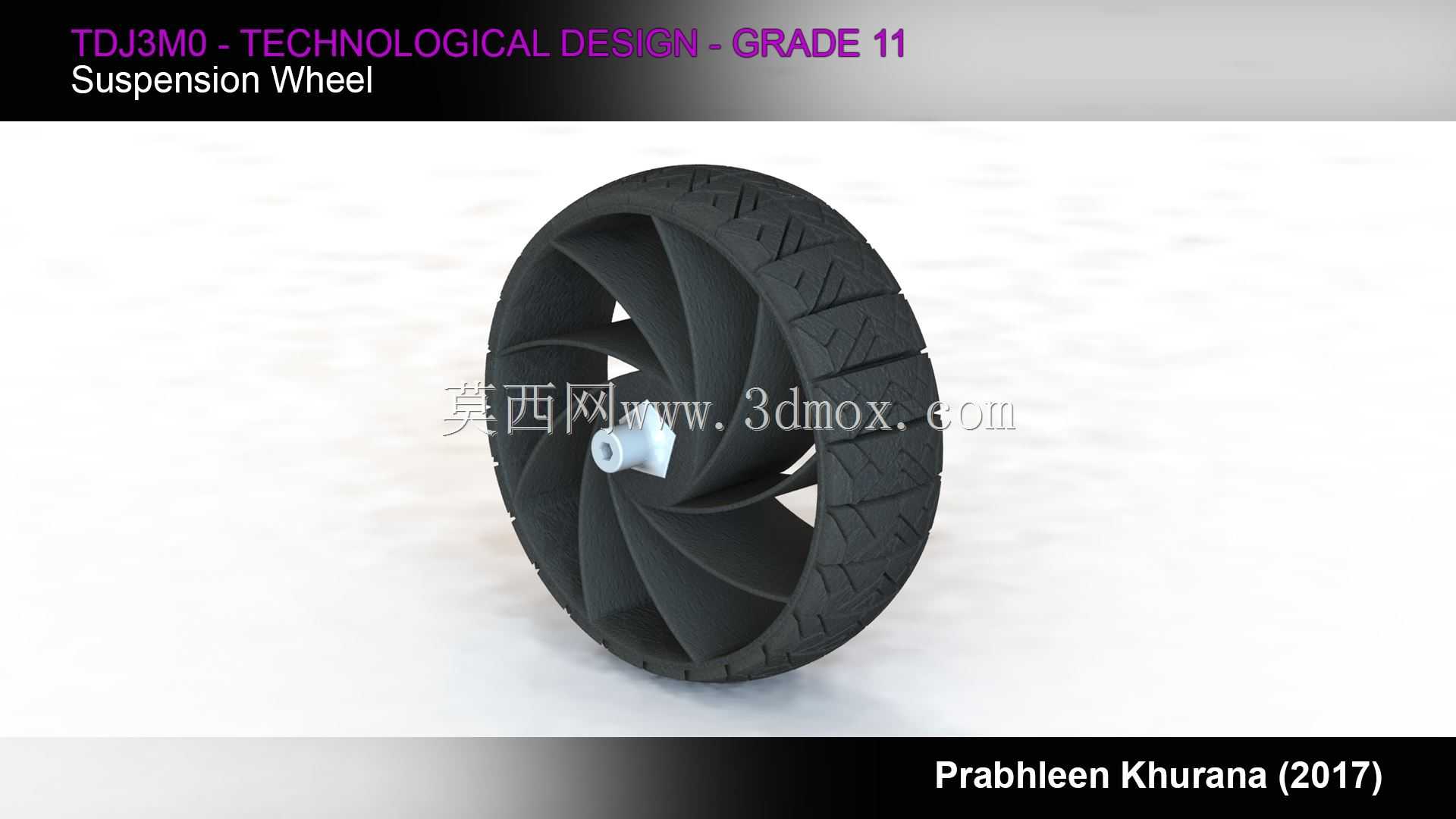

  设计思路上优先考虑了紧凑性要求,将原本独立布置的悬架、轮毂、传动连接结构整合为一个整体模块,安装时仅需要固定中部的动力连接座即可完成轮组装配,不需要额外设计悬架摆臂、减震器的安装位,大幅降低载具底盘的设计复杂度。轮毂部分采用轻量化结构设计,轮辐做了镂空处理,在保证结构强度的前提下降低轮组整体转动惯量,减少动力输出的损耗,同时适配3D打印加工工艺,不需要复杂的模具即可快速制作样件验证结构。踏板结构与轮毂集成设计,可直接作为轮组的受力支撑点,方便后续拓展载具的承载平台。

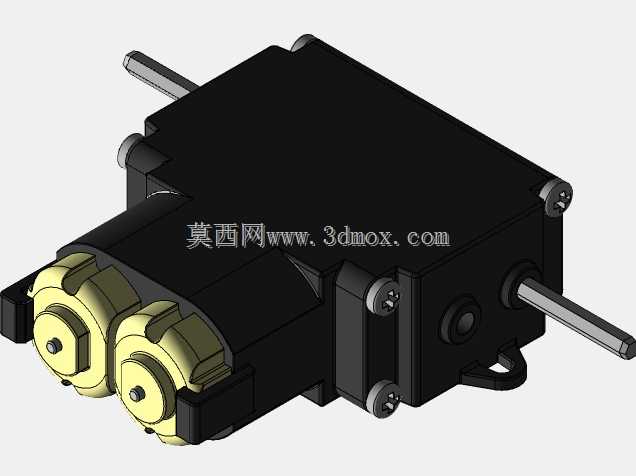

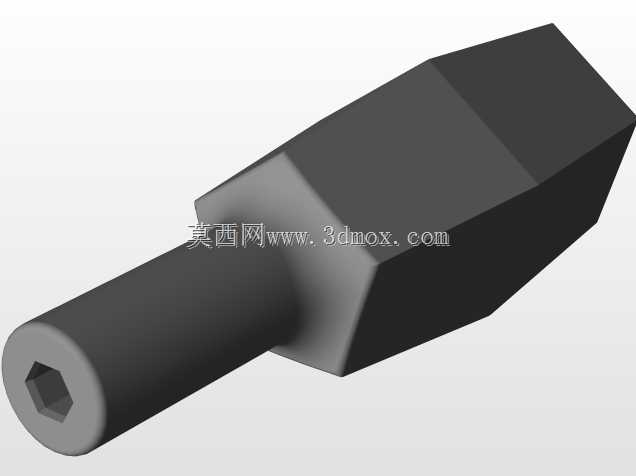

  安装边界方面,轮组中部的动力连接座采用标准六角轴对接接口,可直接匹配常见的小型直流减速电机、Tamiya系列动力套件的输出轴,不需要额外加工转接件。轮组整体宽度控制在小型载具底盘的常规安装尺寸范围内,两侧车轮突出中部连接座的距离对称,安装后不会与底盘侧边的结构件产生运动干涉。悬架的活动行程经过限位设计,最大压缩量下轮胎也不会摩擦到中部的传动壳体,避免运动过程中出现卡滞。轮组的承载能力针对小型载具设计,可满足5kg以内的整机重量承载需求,常规移动速度下悬架的缓冲行程刚好覆盖常见的路面起伏高度,不会因为行程过短失去缓冲效果,也不会因为行程过长导致轮组晃动过大影响行走稳定性。

  实际应用中,这类集成悬架的轮组相比传统刚性轮组,在不增加太多整体重量的前提下,大幅提升了小型移动载具的地形适应能力,不需要对底盘结构做大幅修改即可替换原有轮组,适合教学实验、原型机开发阶段快速验证移动平台的行走性能,也可直接用于成熟的小型巡检、作业类移动设备的行走机构选型。
