内径25毫米深沟滚珠轴承结构设计

　　在各类需要实现旋转轴支撑的机械结构中，这类内径25mm的滚珠轴承是应用覆盖范围极广的基础传动支撑零件，从中小型输送线的辊筒支撑、小型电机的转子定位，到普通台式机床的进给轴辅助支撑、民用机电产品的旋转关节，都能见到同规格轴承的应用身影。不同于重载场景使用的滚子轴承，滚珠轴承依靠滚动体与内外圈滚道的点接触特性，能在中等载荷工况下实现更低的运转摩擦阻力，既可以承受稳定的径向载荷，也能承载一定比例的双向轴向载荷，适配多数中低转速、载荷波动不大的旋转传动场景。

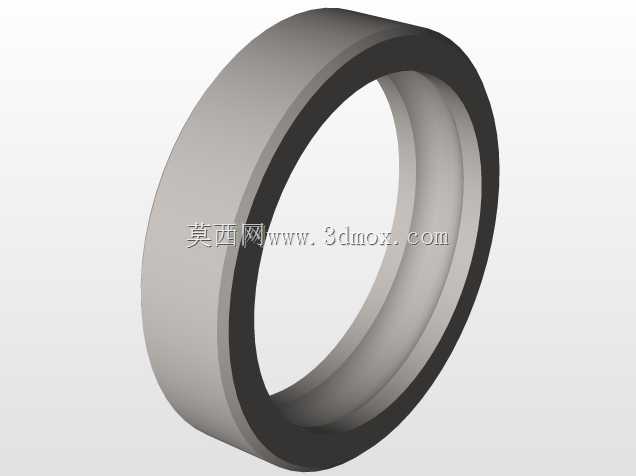

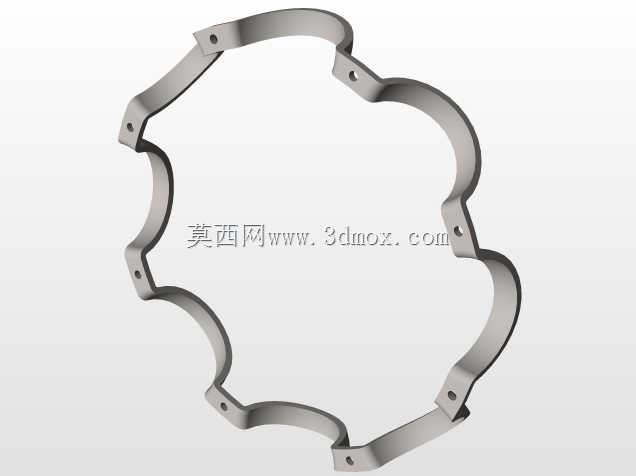

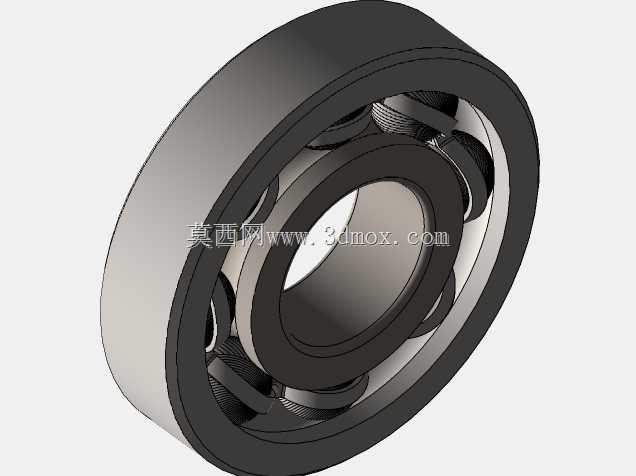

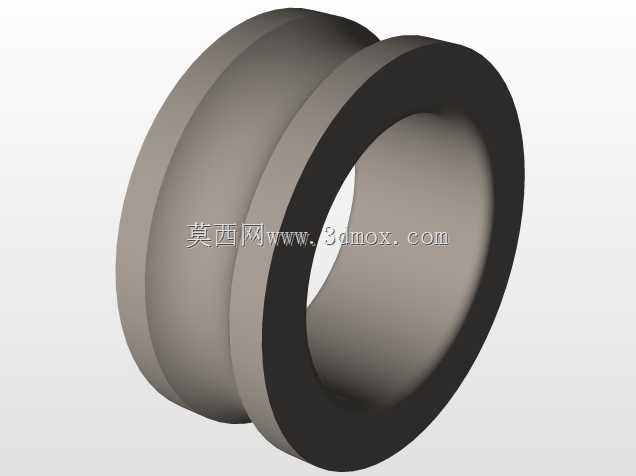

　　从结构设计逻辑来看，这类轴承的建模过程首先要明确安装边界的尺寸约束：内圈内径为25mm，与对应直径的旋转轴采用基孔制过渡配合，保证轴运转时内圈与轴同步转动无相对滑移；外圈与安装基座的轴承孔采用基轴制间隙或过渡配合，根据安装场景的对中需求调整配合公差，既保证外圈安装定位可靠，也能补偿少量的安装同轴度误差。建模时需要先确定内外圈的滚道曲率半径，通常滚道曲率略大于滚珠半径，保证滚动体与滚道有足够的接触面积承载载荷，同时避免曲率完全匹配导致的摩擦阻力骤升。保持架的结构采用兜孔式设计，均匀分隔每一颗滚珠，避免滚动体在运转过程中相互碰撞摩擦，兜孔的间隙设计需要兼顾滚动体的活动余量与定位精度，保证高速运转时滚动体不会出现窜动卡滞。

　　实际选型应用中，这类轴承的安装需要考虑轴向定位方式，内圈通常靠轴肩与锁紧挡圈实现双向固定，外圈则根据轴承座的结构选择端盖压紧或者孔用挡圈定位，安装时需要保证轴与轴承孔的同轴度控制在合理公差范围内，避免偏载导致滚道局部应力集中，缩短轴承的实际使用寿命。润滑方式的选择也需要匹配实际工况，常温低转速场景可以采用脂润滑，填充适量的锂基脂即可满足长期运转需求，转速较高或者环境温度较高的场景则需要设计对应的油润滑通道，保证运转过程中滚道与滚动体接触表面有持续的油膜形成，降低接触磨损。

　　从三维建模的细节来看，内外圈的倒角设计需要符合安装导向要求，装配端的倒角角度通常取15度到30度，既方便装配时顺利导入轴与轴承孔，也能避免安装过程中尖锐棱边刮伤配合表面。密封结构如果是带防尘盖的款式，需要在内外圈的对应位置设计密封槽，保证防尘盖与内圈外圈的间隙控制在合理范围，既阻挡外界粉尘杂质进入滚道内部，也不会因为间隙过小产生额外的摩擦阻力。滚动体的数量需要根据节圆直径与滚珠直径计算确定，保证相邻滚珠之间有足够的保持架壁厚，同时尽可能多布置滚动体提升整体承载能力，节圆直径的取值通常介于内外圈滚道直径之间，保证滚动体的接触角处于合理范围，兼顾径向与轴向承载能力。

　　在设备维护层面，这类轴承的失效形式通常包含滚道疲劳点蚀、保持架断裂、润滑失效导致的磨损等，设计选型时需要根据实际工况的额定动载荷计算轴承寿命，保证所选轴承的额定寿命满足设备的设计使用周期。安装过程中禁止直接敲击轴承内外圈，需要采用专用套筒均匀压装，避免滚动体承受冲击载荷导致滚道出现压痕，影响后续运转精度。对于有对中误差需求的安装场景，可以搭配带座外球面结构，但同规格的深沟滚珠轴承本身对安装偏斜的容忍度有限，偏转角过大时会导致滚动体与滚道边缘接触，产生异常磨损与运转噪音。
