乐积X型3D打印机主控电路板结构

　　做3D打印设备结构集成的时候，主控板的安装适配一直是容易出问题的环节，不少刚入行的结构工程师在做整机布局时，要么没给板载元件留够安全间隙，要么忽略了散热件的高度差，最后装机时要么干涉要么散热效率打折扣。这套主控板的三维结构，刚好把板上所有元件的实际占位、高度差、安装定位都做了精准还原，能直接放进整机装配体里做干涉检查，省得自己对着 datasheet 一个个画元件占位，效率提升不少。

　　从实际应用场景来说，这类主控板是桌面级FDM 3D打印机的核心控制单元，负责接收上位机传输的G代码指令，协调XYZ轴运动电机、挤出头加热、热床温控、风扇调速、限位开关信号采集等所有核心动作，相当于整台设备的中枢大脑。不少DIY玩家或者小型设备厂商做定制化机型时，都会选用这类集成度高的主控板，减少外围接线的复杂度，降低整机装配的出错概率。

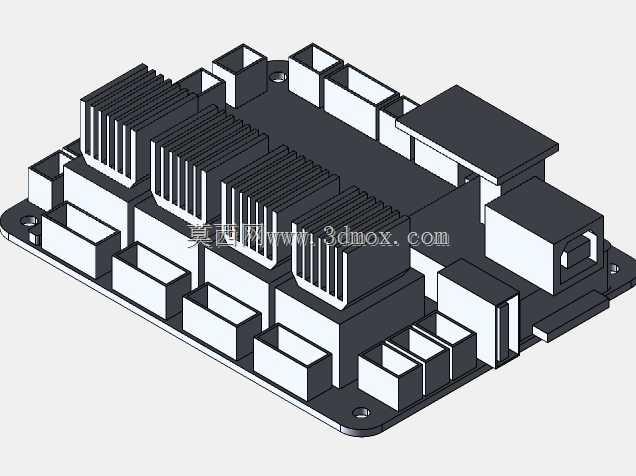

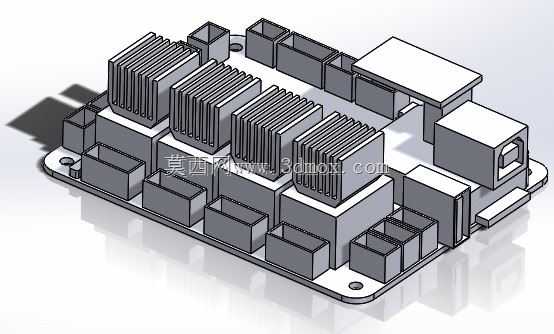

　　看这个板的结构设计，首先是安装边界的处理，板体四个角预留了标准的沉头安装孔位，孔位的间距符合桌面级3D打印机主控仓的通用安装尺寸，安装时可以直接用M3沉头螺丝固定在设备的钣金安装位或者亚克力支架上，孔位周边做了足够的避让空间，不会出现螺丝头剐蹭板载线路的问题。板体的整体轮廓做了切角处理，对应安装仓的限位凸台，装的时候不会放反方向，减少装配失误。

　　板上的元件布局很有讲究，几个大电流的驱动模块都布置在板体的上半区，每个驱动模块上方都加装了平行鳍片式散热块，散热块的高度统一，鳍片的朝向顺着设备内部风道的走向，当设备内置的散热风扇工作时，气流可以顺着鳍片间隙流过，带走驱动模块工作时产生的热量，避免长时间打印时驱动过热丢步。而且散热块和周边的电容、接口元件都留了足够的安全间隙，不会因为散热块的安装公差碰到周边元件造成短路。

　　接口部分的布局也考虑了实际接线的便利性，电源输入接口、电机接口、温度传感器接口、挤出头接口、扩展功能接口都分布在板体的边缘位置，每个接口的外围都留了足够的手部操作空间，插线的时候不用被其他元件挡手，接口的朝向统一垂直于板体，接线后线束可以顺着设备的走线槽排布，不会在仓内乱堆干扰其他运动部件。板上的电容、电阻这类小元件都做了规整排布，没有出现突兀的高元件遮挡接口或者散热风道的情况，整体布局的空间利用率很高，在有限的板面积里塞下了所有控制功能的同时，还留足了维护操作的空间。

　　做结构适配的时候，要特别注意板上最高的元件就是那几个散热块，设计主控仓的上盖时，内表面和散热块顶部要留至少3mm的间隙，一方面避免上盖压到散热块导致元件虚焊，另一方面也能给散热气流留出流通的空间。板体下方和安装支架之间最好留2mm左右的悬空间隙，不要让板底的焊盘直接贴在金属安装面上，避免短路风险，同时也能辅助板底的散热。另外在设计整机走线的时候，大电流的电机线和电源线要和弱信号的传感器线分开排布，不要贴着板上的驱动模块走线，避免信号干扰导致打印时出现丢步、温控不准的问题。

　　不少工程师在画这类主控板的装配模型时，容易忽略接口的插接头尺寸，只画了板体和板上元件，结果实际装配时发现插上线束后，接头部分和旁边的结构件干涉，这套结构里把所有接口的外伸尺寸都做了还原，连接头的插拔方向都做了对应，做干涉检查的时候可以直接把线束接头的空间占用算进去，不用后期再反复调整结构。还有板上的固定孔位，沉头的深度也做了准确还原，选螺丝的时候可以直接根据模型里的沉头深度选对应的螺丝长度，避免螺丝太长顶到板上的元件，或者螺丝太短固定不牢。

　　从实际使用的角度来说，这类集成度高的主控板相比零散的模块组合，可靠性更高，因为所有的线路都在PCB板上完成连接，减少了外接跳线的接触不良问题，结构上也更紧凑，能缩小整机主控仓的体积，让设备的整体外观更简洁。做设备结构设计的时候，把这个主控板模型直接导入装配体，就能快速确定主控仓的尺寸、安装位的高度、风道的走向，不用反复打样测试安装间隙，能缩短整个产品的开发周期，也能减少试错的成本。
