适配2020铝型材的3D打印灯丝线轴支撑结构

　　在桌面级FDM3D打印设备的日常运维场景中，耗材线轴的放置稳定性直接影响送丝顺畅度，若线轴转动阻尼过大、安装位置偏移，极易出现送丝打滑、耗材拉扯断料、打印层厚不均等问题，尤其针对1公斤规格的标准灯丝卷，常规的桌面放置式线轴架容易因设备运行振动出现移位，或是线轴与支架间摩擦阻力过大导致送丝步进电机负载升高，长期运行会加速送丝齿轮磨损。这款线轴支撑结构采用可直接3D打印的分体式设计，无需额外打印支撑结构即可完成制作，能有效降低打印过程中的材料损耗与后处理工作量，适配Ender3、CR-10系列等主流桌面级3D打印设备，同时可兼容所有采用2020铝型材作为框架主体的DIY类3D打印设备。

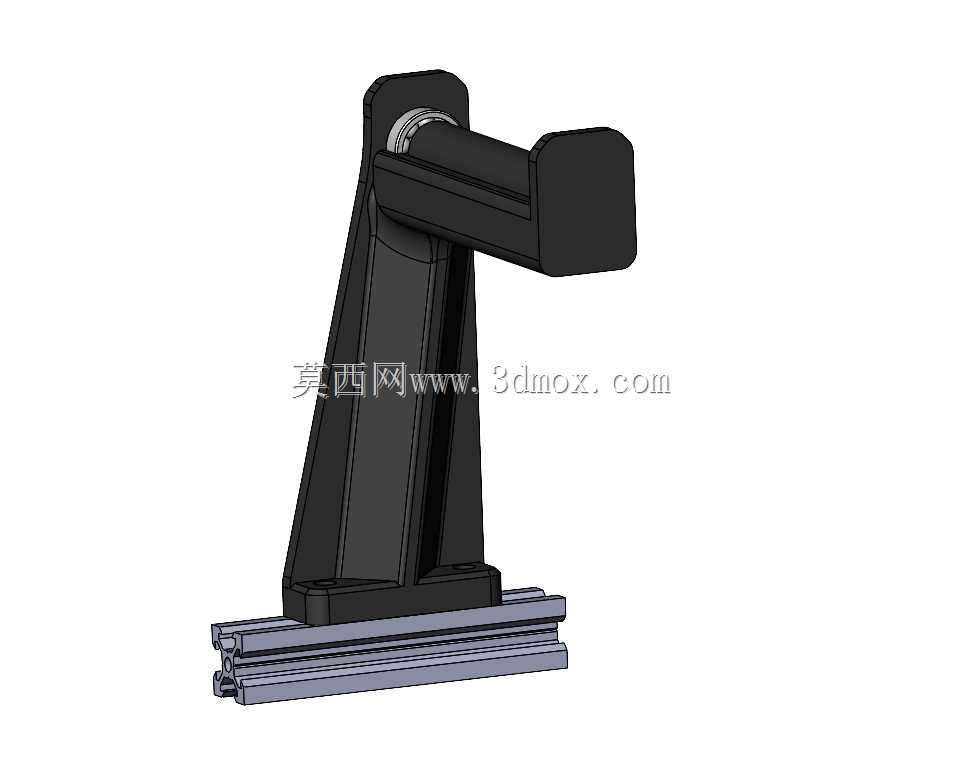

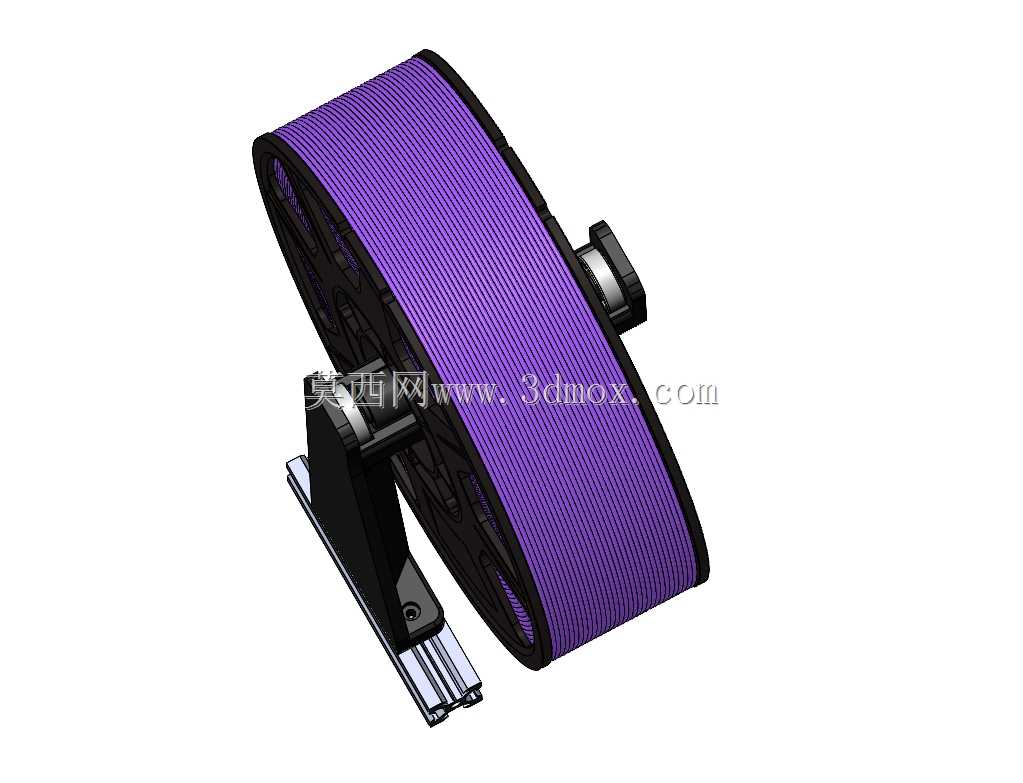

　　从安装边界来看，该支架底部采用适配2020铝型材槽宽的卡接结构，安装时仅需搭配两个M3×10内六角螺钉与两个M3T型螺母，即可将支架牢牢固定在铝型材框架的任意预设位置，无需对设备原有框架进行打孔、切割等二次加工，安装位置可根据设备走线布局、耗材进料口位置灵活调整，避免耗材路径出现过大弯折角度导致的送丝阻力升高。支架的旋转承载部位采用双608轴承布局，两个轴承分别嵌装在旋转滚筒的两端，将线轴转动时的滑动摩擦转化为轴承的滚动摩擦，大幅降低线轴转动阻尼，即使是满卷1公斤的耗材，也能在极小的拉力下顺畅转动，有效减少耗材被送入挤出机构过程中的摩擦阻力，避免送丝不足导致的打印缺料、模型表面拉丝等问题。

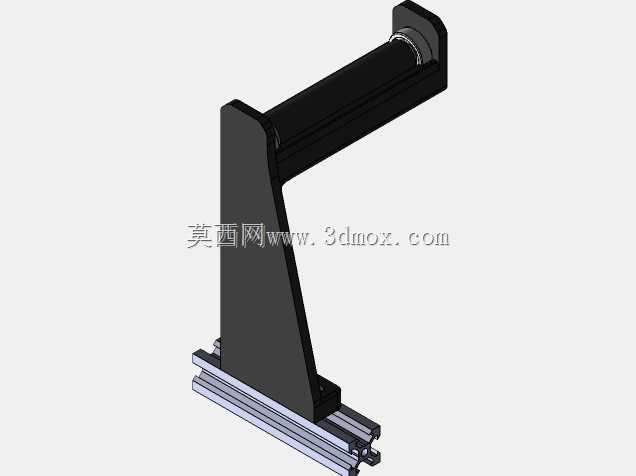

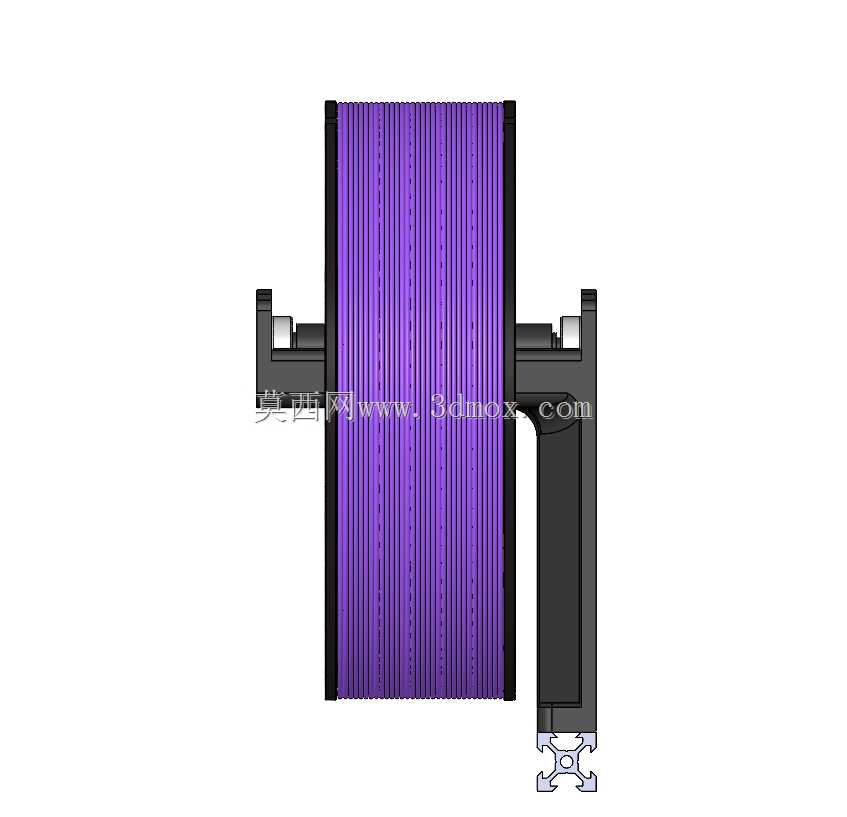

　　结构设计上，支架主体采用三角加强筋布局，在保证整体结构强度的前提下尽可能减少打印材料用量，倾斜的支撑臂将线轴承载位置向外探出，既避免线轴转动时与设备铝型材框架发生剐蹭，也能让耗材出线角度与挤出机进料口保持更顺畅的对接路径，旋转滚筒的长度适配标准1公斤灯丝卷的内孔宽度，端部设置有限位挡边，防止线轴在转动过程中出现轴向窜动脱落。整个支架的所有打印部件均采用无支撑设计思路，打印时部件的受力方向与层纹方向保持一致，能最大化提升打印件的结构强度，避免长期承重出现层间开裂问题。

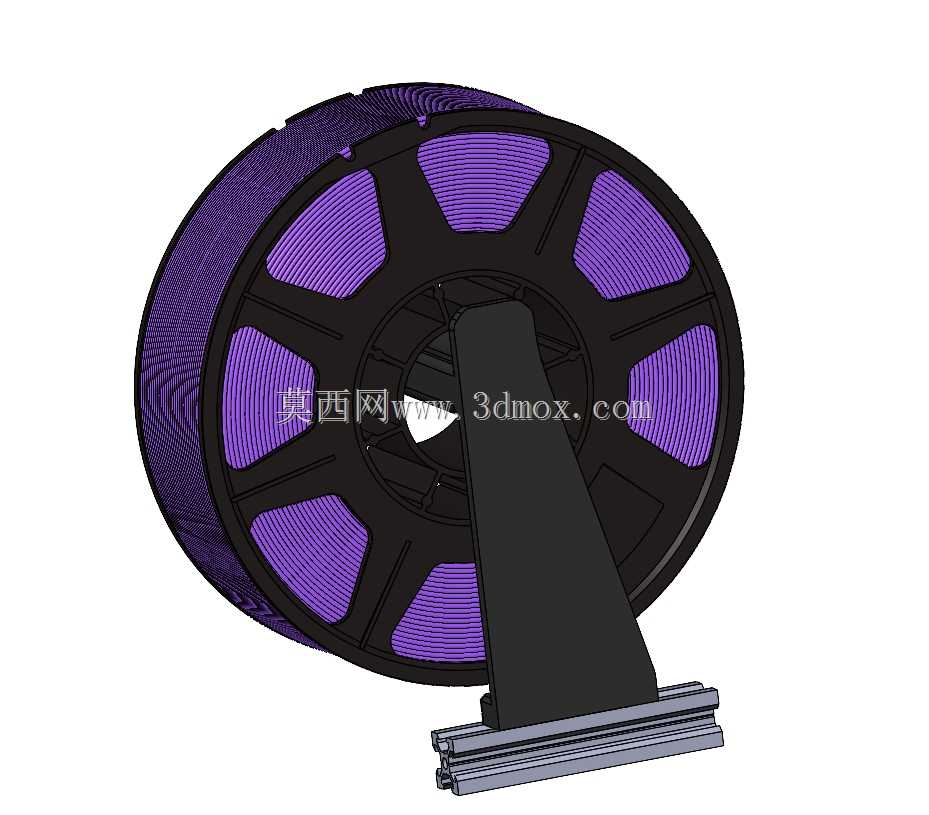

　　实际使用场景中，该支架可直接安装在设备框架的顶部、侧部等空余位置，不占用设备周边的桌面操作空间，相比独立放置的桌面线轴架，不会因设备运行振动、桌面误触出现移位，双轴承的转动结构也无需定期添加润滑脂即可长期保持顺畅转动，适配1.75mm直径规格的各类FDM打印耗材，包括PLA、ABS、PETG等常见耗材类型，线轴安装时只需将滚筒从支架上抽出，穿入线轴内孔后再装回支架即可，操作便捷无需额外工具。针对不同用户的设备布局需求，该支架的安装孔位预留了足够的调节余量，可根据实际安装位置微调固定角度，保证耗材出线路径始终处于低阻力状态，减少送丝系统的负载波动，提升长时间连续打印过程中的送丝稳定性。
