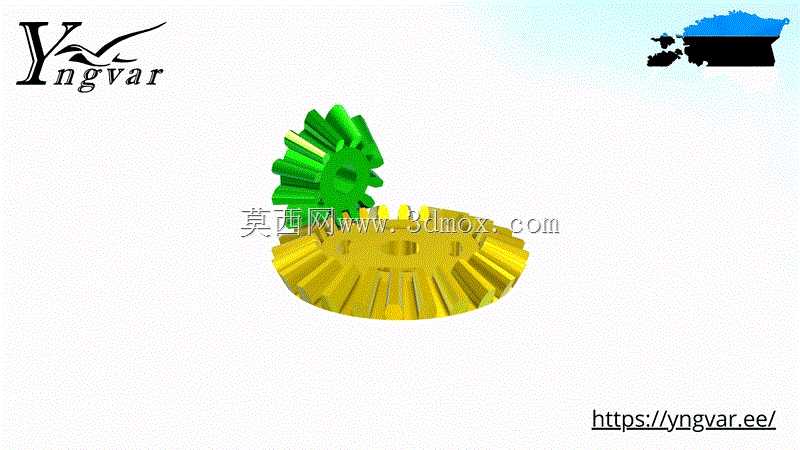

正交啮合锥齿轮传动组件结构设计

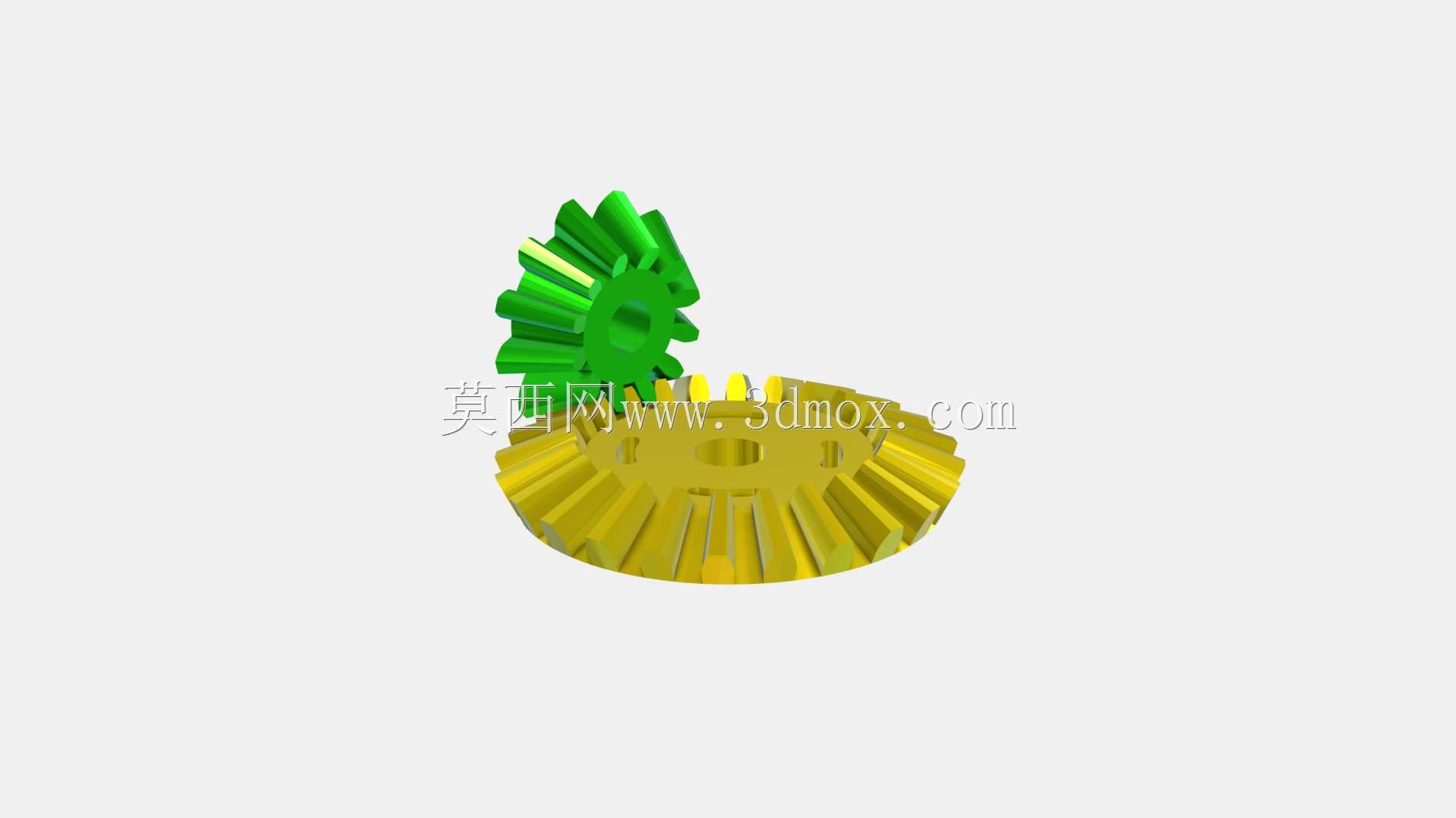

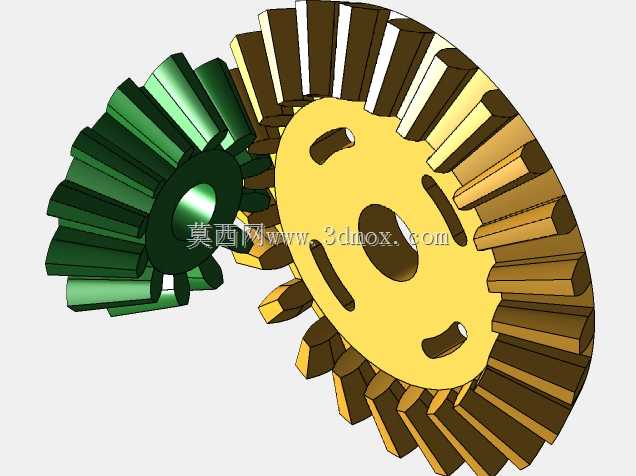

　　在差速器、机床分度头、农业机械转角传动模块、小型输送线90度换向机构里，锥齿轮是绕不开的核心传动部件，这类零件的核心作用是在轴线相交的两根轴之间传递旋转扭矩，最常见的安装夹角是90度，也可根据设备布局调整为其他相交角度，适配不同的空间传动需求。这套锥齿轮组件采用直齿锥齿形设计，齿面沿节锥母线方向分布，齿形从大端到小端逐渐收窄，相比螺旋锥齿轮加工难度更低，装配调整的容错空间更大，适合中低速、中等载荷的传动场景，比如小型食品包装线的换向输送辊驱动、台式钻床的进给传动、园林机械的动力转向模块都能见到这类结构的应用。从设计逻辑上看，建模时首先要确定两个齿轮的节锥顶点重合，这是保证锥齿轮正确啮合的核心前提，一旦节锥顶点出现偏移，

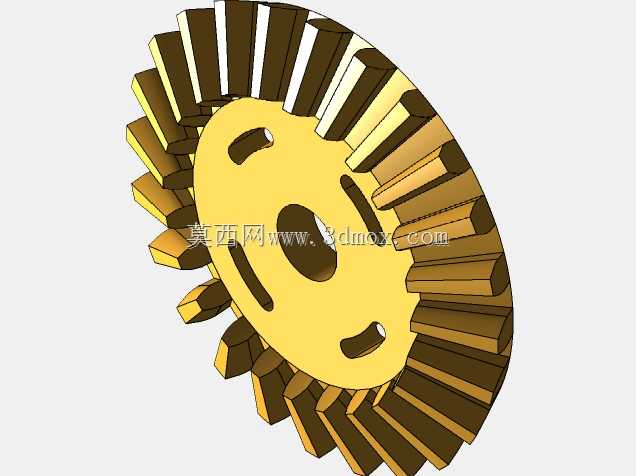

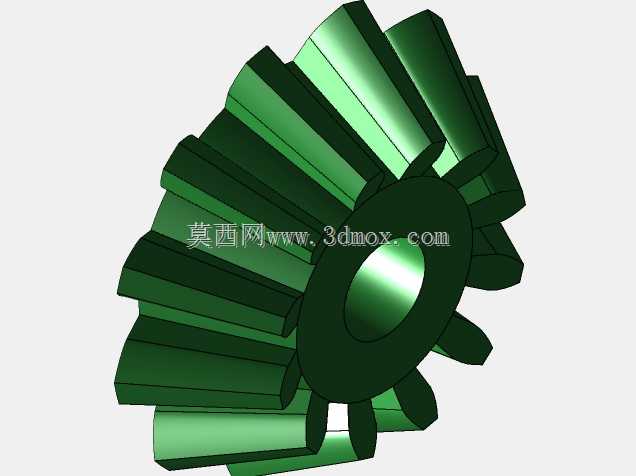

　　啮合过程中就会出现齿面局部接触应力过大、传动卡顿、噪音骤增的问题，严重时甚至会出现打齿失效。齿形参数设计阶段，需要匹配传动比确定两个齿轮的分锥角，大端模数作为基准模数统一取值，齿顶高、齿根高沿节锥方向按比例缩放，保证啮合时齿顶与齿根之间留有合理的顶隙，避免运转过程中出现齿顶干涉。从安装边界来看，两个齿轮的安装轴孔轴线必须严格相交于节锥公共顶点，轴向定位尺寸需要根据齿宽、安装距来确定，轴承支撑位要布置在靠近齿轮大端的位置，抵消啮合过程中产生的轴向分力，避免轴承受力不均导致过早失效。实际装配调试时，需要通过调整垫片厚度控制两个齿轮的啮合侧隙，侧隙过小会导致齿面润滑不足、运转发热卡滞，侧隙过大则会出现传动回差，

　　影响需要正反转的传动场景的定位精度，比如机床分度机构如果侧隙超标，加工出的零件分度误差会直接超出公差范围。齿面接触区的调整也是装配环节的重点，正常啮合时接触斑点应该分布在齿面中部靠近小端的位置，沿齿高方向接触占比不小于40%，沿齿长方向接触占比不小于50%，如果接触区偏在齿顶或者齿根，就需要微调两个齿轮的轴向安装位置，保证齿面受力均匀。这类直齿锥齿轮在运转时，齿面是沿齿长方向逐步进入啮合的，相比圆柱直齿轮的冲击要小一些，但轴向力会随载荷增大而升高，所以选型时要核算轴承的轴向承载能力，同时根据传动功率匹配对应的模数和齿宽，齿宽一般取节锥母线长度的三分之一左右，过宽的齿宽并不会提升承载能力，反而会导致小端齿形过尖，加工难度提升，

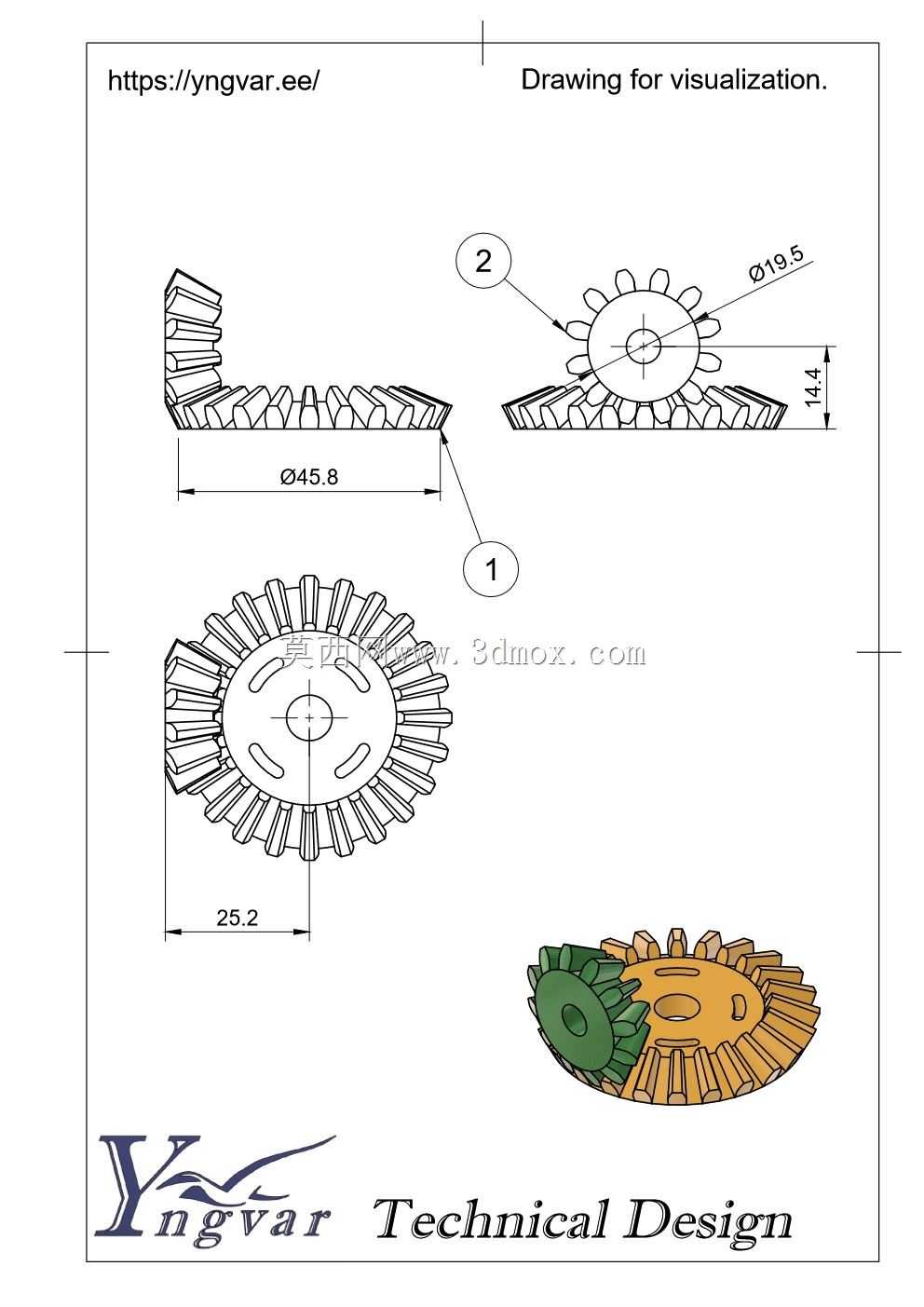

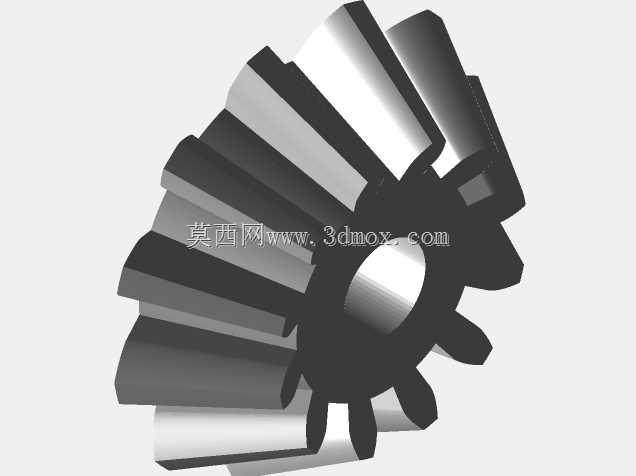

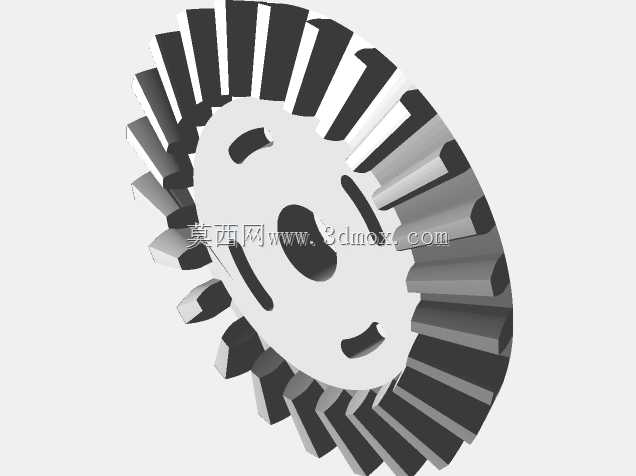

　　热处理时也容易出现变形超差的问题。在三维建模过程中，齿形的渐开线轮廓需要以大端参数为基准，沿锥面方向扫描放样，保证每个截面的齿形参数符合锥齿轮的几何关系，不能直接用圆柱齿轮的齿形拉伸后做锥度切除，那样做出来的齿形啮合时会出现严重的干涉，根本无法正常运转。建模时还要预留出安装轴的键槽位置、轴端挡圈的安装空间，以及轴承位的配合公差，方便后续直接导出工程图用于加工生产。实际应用中，这类锥齿轮组件常和深沟球轴承、推力轴承配合使用，箱体上的安装孔位需要保证两孔轴线的相交度公差，一般控制在0.05mm以内，角度公差控制在±3分以内，才能保证齿轮的啮合精度。对于需要频繁正反转的工况，还可以对齿面进行高频淬火处理，提升齿面硬度，降低磨损速度，延长零件的使用寿命。在小型自动化设备的转角传动布局中，这类锥齿轮组件可以有效缩减传动机构的占用空间，不需要额外增加带轮、链轮等中间传动件，就能实现动力的90度转向传递，让设备整体结构更加紧凑。
