在小型精密传动链路的搭建过程中,两轴对中偏差的补偿能力往往是决定传动系统运行稳定性与寿命的核心要素之一,这款绕线结构的铝合金联轴器,正是针对小扭矩、高转速、安装空间紧凑的传动场景设计的轴连接部件。从实际应用场景来看,这类联轴器常出现在桌面级自动化设备的伺服输出端、编码器与驱动轴的连接段、小型输送机构的动力传递节点、3D打印设备的进给轴传动链路、实验室小型检测仪器的动力传输部位,这些场景普遍存在安装空间局促、两轴无法实现绝对对中、传动过程需要吸收微幅振动的需求,传统刚性联轴器无法适配这类偏差补偿需求,而橡胶弹性体联轴器在长期运行后容易出现弹性体老化、扭矩传递滞后的问题,这类一体式绕线结构的铝合金联轴器刚好填补了这部分应用空白。

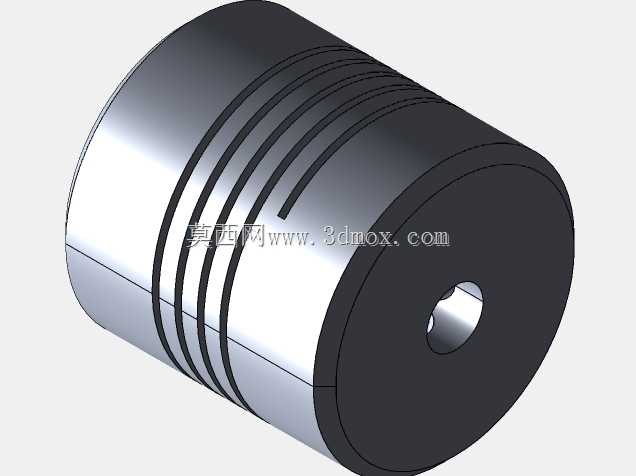

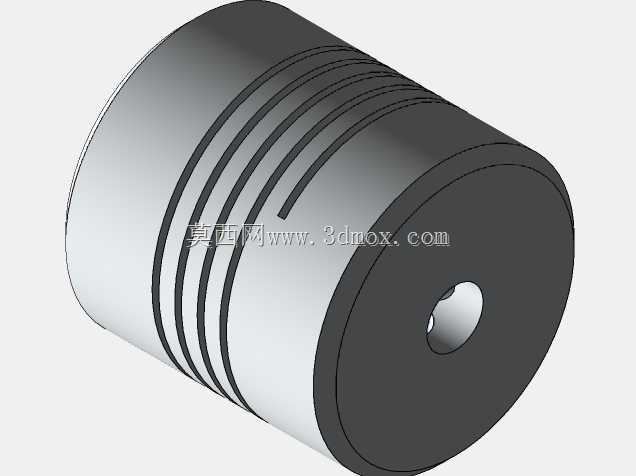

从功能特性来看,这款联轴器采用一体式铝合金本体加工而成,没有额外的装配拼接部件,不存在装配间隙带来的传动回差,中间段的平行切槽形成了类似弹簧的弹性变形结构,能够同时补偿两轴之间的径向偏差、角向偏差与轴向窜动,在传递扭矩的过程中可以有效吸收传动链路中的微幅振动,避免振动传递到精密检测元件或者高精度执行端,影响设备运行精度。本体采用铝合金材质加工,整体重量轻,转动惯量极低,非常适配高转速、频繁正反转的传动场景,不会因为联轴器自身惯量过大给驱动电机带来额外的负载负担,也不会在频繁启停过程中出现传动滞后的问题。两端的紧定螺钉孔采用对称布局,安装时可以通过螺钉直接锁紧在对接轴上,不需要额外的胀套或者键连接,安装操作简便,适合小直径轴的快速装配场景。

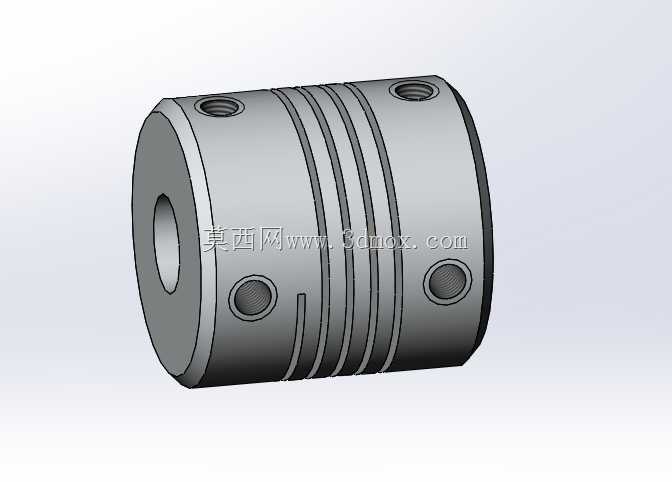

从设计思路层面拆解,这款联轴器的核心设计逻辑是在保证扭矩传递刚性的前提下,最大化提升偏差补偿能力。中间段的切槽数量、槽宽、槽深都经过匹配计算,切槽数量过少会导致弹性不足,补偿能力受限,切槽数量过多则会降低本体的扭转刚性,导致传动过程中出现扭转变形,影响传动精度;槽宽设计需要兼顾变形空间与结构强度,槽宽过大容易在大扭矩传递时出现切槽根部应力集中,长期运行出现疲劳断裂,槽宽过小则会限制弹性变形量,无法达到预期的偏差补偿效果。两端的轴孔分别适配直径5mm与8mm的对接轴,轴孔的公差设计采用基孔制间隙配合,既能够保证轴可以顺利插入装配,又不会因为配合间隙过大导致传动过程中出现偏心晃动。紧定螺钉的位置设计避开了中间弹性切槽段,锁紧力直接作用在两端的刚性本体上,不会因为锁紧力导致中间弹性段出现变形,影响弹性补偿性能。螺钉孔采用内螺纹设计,配套的紧定螺钉端面做了平端处理,锁紧时可以在轴表面形成稳定的压紧力,不会因为长期运行出现螺钉松动的问题。
从外形尺寸与安装边界来看,这款联轴器整体为圆柱状结构,外径尺寸控制在小规格区间,整体长度适配小安装空间的布局需求,安装时不需要在轴端预留过长的装配空间,只要对接轴插入轴孔的深度达到螺钉锁紧位置即可完成固定。安装过程中需要注意,两轴的对中偏差不能超过产品设计的允许补偿范围,虽然联轴器自身具备偏差补偿能力,但过大的径向或者角向偏差会导致中间弹性段长期处于大变形状态,加速切槽根部的金属疲劳,缩短联轴器的使用寿命。锁紧螺钉时需要采用对称分次锁紧的方式,避免单次单边锁紧导致联轴器出现偏心,影响传动平稳性。在日常运维过程中,这类铝合金联轴器不需要额外加注润滑脂,本体表面的氧化层可以起到基础的防腐蚀作用,适配常规工业环境下的长期使用,不会因为油污或者普通湿度环境出现锈蚀问题。对比同规格的其他类型联轴器,这种一体式绕线结构的联轴器没有易损件,不需要定期更换弹性部件,长期使用的维护成本更低,传动精度保持性更好,非常适合对传动精度有一定要求、安装空间有限、扭矩负载不大的精密传动场景选用。
