3D打印机加热床用MOSFET功率扩展模块

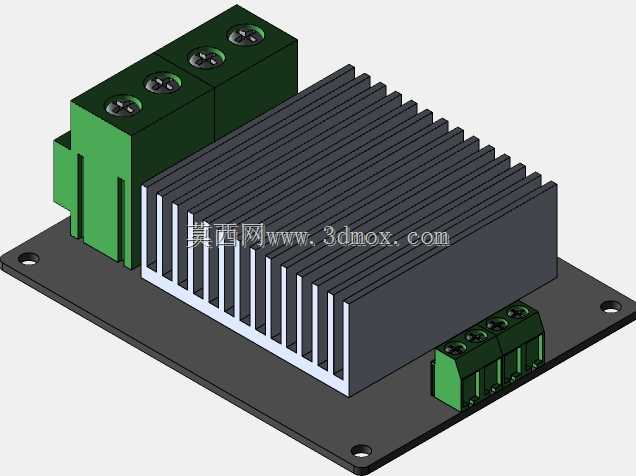

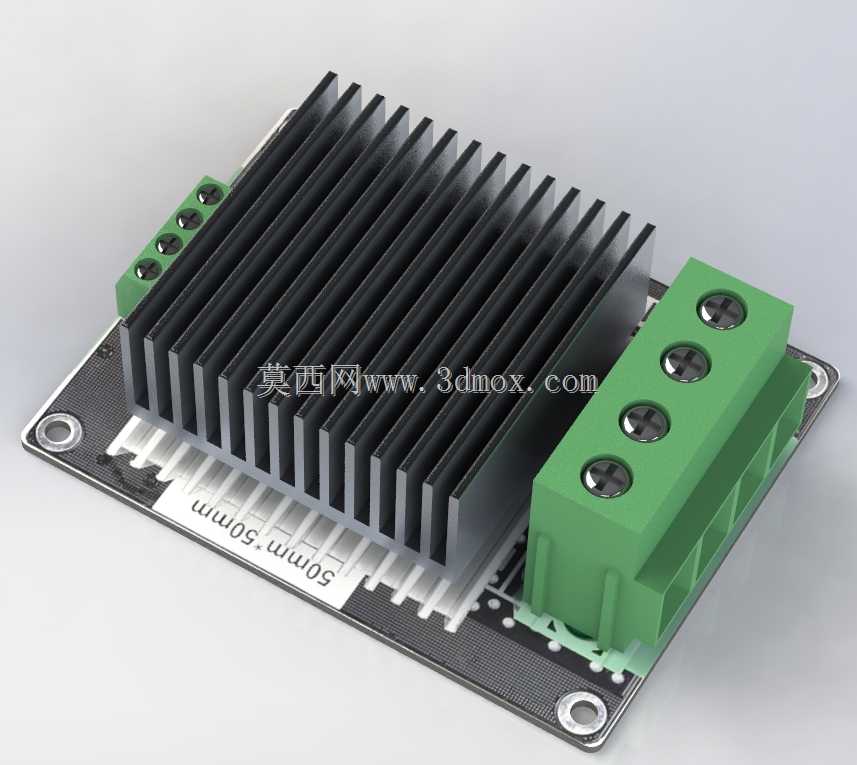

　　在桌面级FDM3D打印设备的实际运维与改装场景中，加热床的功率负载超限一直是主板故障的高发诱因——常规桌面机型主板搭载的热床输出回路多采用小载流MOS管，搭配12V/24V大功率加热床时，长时间满负荷运行极易出现管芯过温、焊盘虚焊甚至主板烧蚀的问题，这款外置MOSFET扩展模块正是针对该痛点设计的功率分流部件。从结构设计逻辑来看，模块整体采用PCB基板加顶置散热的布局，核心功率器件直接贴合在黑色铝制挤压散热片底部，散热片采用平行直鳍片结构，鳍片间距预留足够的自然对流空间，无需额外加装风扇即可满足持续载流的散热需求，避免了风扇运转带来的振动与额外功耗，适配打印过程中需要长时间稳定加热的工况。

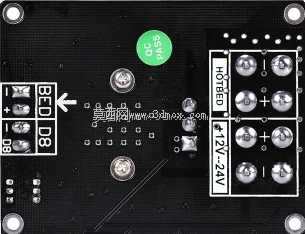

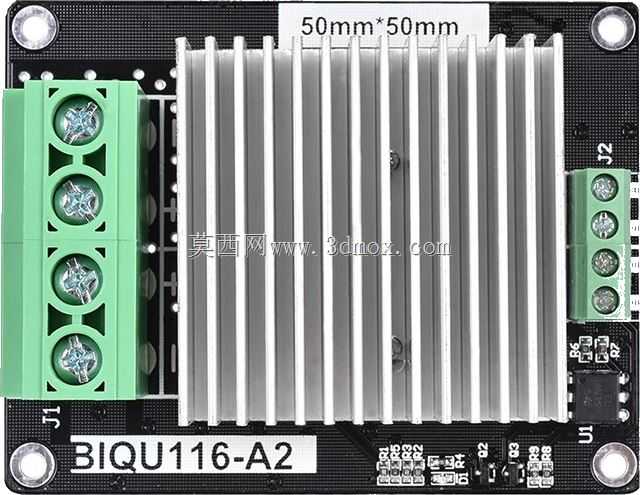

　　模块两侧布置的绿色栅栏式接线端子采用大间距螺钉压接设计，可兼容12-16AWG的大线径动力线，接线时无需额外压接冷压端子即可实现可靠连接，端子的螺钉头采用十字槽设计，常规十字螺丝刀即可完成接线操作，降低了改装门槛。PCB基板的边缘预留了两个对称的安装固定孔，孔位尺寸适配M3规格的固定螺丝，可直接固定在打印机框架的铝型材槽位或者电控箱内部的安装位上，安装时需要注意散热片鳍片的朝向尽量顺着设备内部的空气流动方向，进一步强化散热效果。关于安装边界尺寸，模块本体的长宽尺寸实测为68mm×88mm，散热片的顶部高度距离PCB板面约20mm，接线端子的顶部高度略低于散热片顶面，安装时需要在模块周边预留至少5mm的间隙，

　　避免接线端子与周边线缆或者结构件发生干涉，同时要注意高压动力线与主板信号走线的分离布置，减少动力回路对温度传感器信号的干扰。从功能实现逻辑上，该模块通过信号引线接收主板发出的加热床PWM控制信号，由板载的大电流MOS管直接承担加热床的动力回路通断，将原本流经主板的大电流转移到外置模块上，主板仅需要输出毫安级的控制信号即可完成加热功率调节，从根源上降低了主板的负载压力。在实际选型适配时，需要提前核对自身打印机主板的热床输出接口定义，确认信号电平匹配，同时要根据加热床的额定功率匹配对应的供电线径，避免线径过小导致的线缆发热问题；安装完成后首次开机需要进行满负荷加热测试，持续运行15分钟以上触摸散热片表面温度，确认温升在合理范围内，

　　若散热片温度过高可适当调整安装位置增加空气流通，或者在散热片侧面加装辅助散热风扇。模块PCB板面上印刷的尺寸标识可辅助安装时的对位，避免出现安装孔位错位的问题，整体结构没有易损活动部件，只要接线可靠、散热条件满足，可长期稳定运行在打印设备的电控系统中，有效降低主板的故障概率，延长设备核心控制板的使用寿命，尤其适合改装大尺寸加热床、升级大功率加热组件的3D打印设备使用。
