滑线式可变电阻器三维结构设计

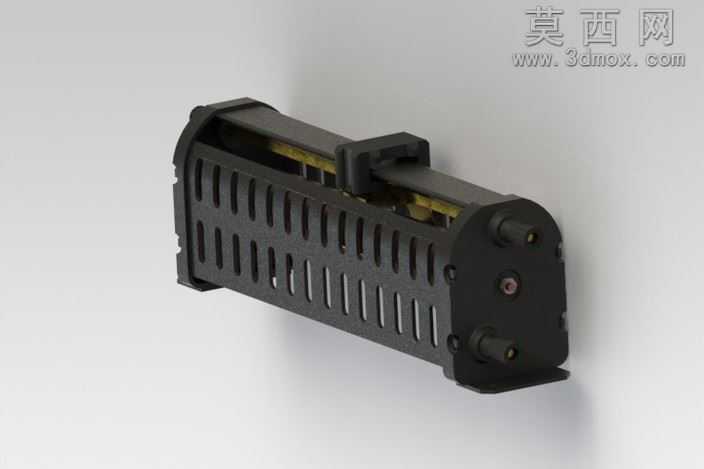

本作品为滑线式可变电阻器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械结构设计规范与电子元器件的实际装配逻辑，完整还原了该类变阻器的全部功能结构与外观细节。建模初期首先梳理滑线变阻器的核心功能逻辑，明确其通过滑动触头改变接入电路电阻丝长度实现阻值调节的工作原理，以此为基础拆分整体结构为绝缘安装底座、电阻丝承载骨架、滑动触头组件、接线端子、散热防护外壳五大模块，采用自底向上的建模思路逐一对各零件进行参数化绘制。针对外壳部分，通过拉伸凸台构建基础壳体轮廓，再使用线性阵列命令完成侧面长条散热槽的均匀排布，既保证壳体的结构强度，又预留充足的散热空间避免电阻工作时积热，外壳两端的安装固定耳通过拉伸切除完成安装孔位的精准绘制，确保实际装配时的定位精度。电阻丝承载骨架采用绝缘材质的仿真设定，建模时精准绘制骨架的卡槽结构，用于固定缠绕的电阻丝，同时预留滑动触头的滑行轨道，保证触头移动过程中无卡顿、接触稳定。滑动触头组件是实现变阻功能的核心结构，建模时重点还原触头的弹性接触结构与滑动拨块，通过配合约束确保触头与电阻丝表面始终保持稳定接触压力，拨块部分做了防滑纹理的细节处理，还原实际产品的操作手感。两端的接线端子采用凸台拉伸配合倒角命令绘制，还原金属接线柱的结构形态，端子与外壳的衔接处做了密封凸台的细节，提升结构的真实感。材质渲染阶段，为外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光参数还原工业塑料的质感，接线端子与滑动触头的金属接触部分赋予黄铜金属材质，调整金属的反射率与高光参数还原导电金属件的光泽，电阻丝部分赋予镍铬合金材质，通过纹理贴图模拟电阻丝缠绕的细密纹理，安装底座部分赋予深色绝缘电木材质，区分不同部件的材质属性。整体装配过程严格按照实际产品的装配顺序添加配合约束，确保滑动触头可沿骨架轨道顺畅滑动，各部件之间无干涉错位，最终完成的模型可直观展示滑线变阻器的内部结构与工作原理，可用于电气原理教学演示、产品结构优化设计、虚拟装配仿真等场景，模型的结构比例完全参照工业常用滑线变阻器的实际尺寸绘制，具备较高的还原度与实用参考价值。
