带轮输入法兰输出多级齿轮减速机三维结构

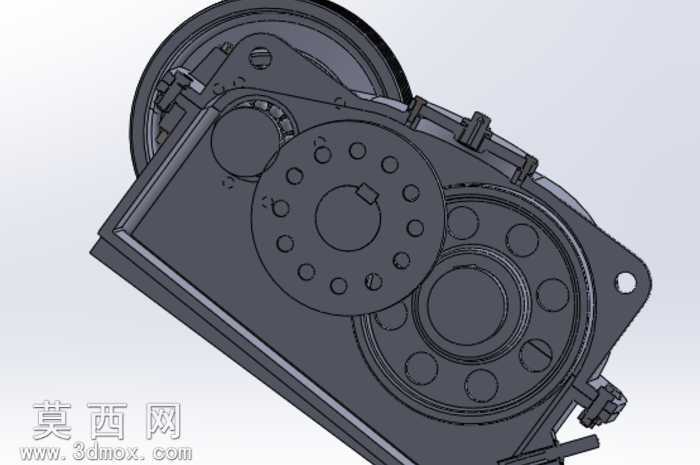

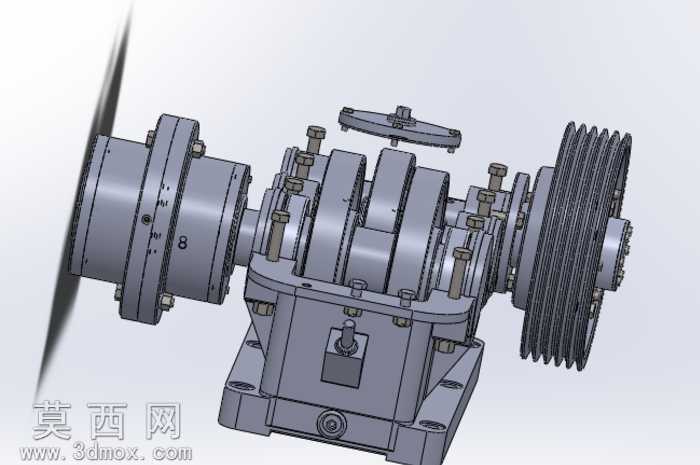

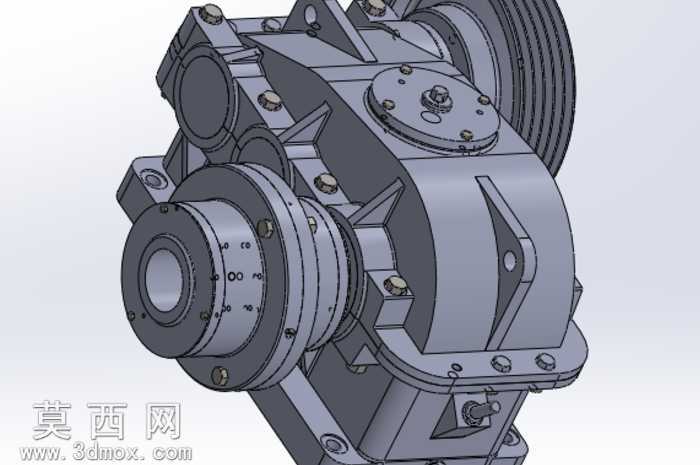

本作品为多级齿轮减速传动装置的三维建模成果，建模过程严格遵循机械设计规范，对装置的每一处结构都进行了精准还原。建模阶段首先搭建整体装配骨架，确定输入输出端的同轴度与整体安装基准，依次完成箱体、各级传动齿轮、传动轴、轴承、端盖、密封件、输入带轮、输出法兰、紧固件等全部零部件的独立建模，每一个零件的尺寸参数都参照通用减速机的设计标准设定，保证各部件间的装配公差符合机械加工与装配的实际要求。渲染环节采用金属材质为主的材质体系，为箱体赋予铸铁哑光质感，表面添加细微的铸造纹理与使用质感，传动齿轮、轴类零件赋予调质钢的半金属光泽，紧固件、带轮、法兰等部件根据其加工工艺分别赋予镀锌亮面、发黑处理等差异化材质效果，场景采用柔和的工业产品布光，多角度呈现装置的结构细节，既清晰展示外部装配关系，也能直观体现内部传动层级的布局逻辑。结构上，该装置采用多级圆柱齿轮传动实现大减速比传动，输入端采用多槽V带轮结构，可通过皮带连接动力源实现缓冲吸振的动力输入，输出端采用法兰连接结构，可直接对接工作负载实现扭矩输出；箱体为剖分式铸造结构，设置有加强筋提升整体刚性，底部带有安装底座与定位孔，方便整机的固定安装，各级传动轴通过轴承支撑在箱体轴承座内，端盖处设置有密封结构防止润滑油泄漏，箱体上预留有油标、放油塞等附件的安装位置，完全符合工业减速机的实际结构设计。设计思路围绕高承载、运行平稳、装配便捷的核心需求展开，多级齿轮的排布充分利用箱体内部空间，在保证足够减速比与承载能力的前提下尽可能压缩整机体积，各零部件的结构设计充分考虑加工工艺性，避免出现难以加工的复杂异形结构，装配关系的设定完全符合实际装配流程，可直接用于装配工艺模拟、结构教学演示、非标减速机改型设计的参考基础，模型的结构完整性高，不存在缺失的装配部件，各运动部件间预留了合理的运动间隙，可直接用于运动仿真模拟，验证传动过程的干涉情况与传动比准确性。
